Arduino Esplora Çıktı

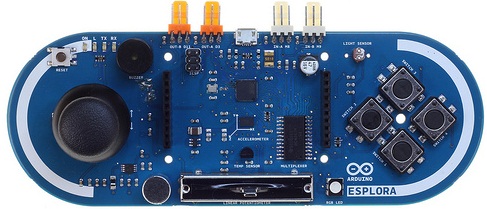

Arduino EsploraArduino Leonardo ‘nun üstüne yapılan geliÅŸtirmelerle ortaya çıkan Arduino Esplora, çevresel etkileÅŸim birimlerini de üzerinde barındırıyor.

DiÄŸer Arduino‘larda bulunmayan ve ilk defa Esplora’da gördüğümüz TinkerIt giriÅŸ çıkış konnektörleri dikkat çekiyor.

Arduino Esplora’da bulunan bazı sensörler ve çevresel birimler aÅŸağıdaki gibi.

  • Basma düğmeli analog joystick joystickin ortasındaki buton da iÅŸlevsel
  • 4 button baklava biçiminde dizilmiÅŸ 4 buton
  • Lineer potansiyometre kartın alt yanına yerleÅŸtirilmiÅŸ
  • Mikrofone çevresel sesleri algılama
  • Işık sensörü ışık algılama
  • Sıcaklık sensörü ortam sıcaklığını algılama
  • 3 eksen akselerometre kartın yerçekimine göre duruÅŸunu 3 eksene göre tespit etme
  • Buzzer kare dalga üretebiliyor
  • RGB led 3 farklı renk ve bu renklerin karışımı olan renkleri verebilen tek bir led
  • 2 TinkerKit GiriÅŸi TinkerKit sensör modüllerini baÄŸlamak için konnektör
  • 2 TinkerKit Çıkışı TinkerKit aktüatörlerini(motor vs.) baÄŸlamak için çıkış
  • TFT ekran konnektörü SPI protokolünü kullanan diÄŸer (LCD ekran, SD kart) çevresel birimler de baÄŸlanabiliyor.

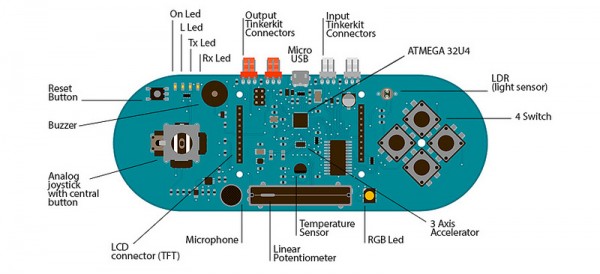

Aşağıdaki görselde, yukarıda bahsettiğimiz özelliklerin kart üzerindeki yerleşimlerini görebilirsiniz.

Esplora Sensor Tinkerkit

Donanımsal özellikleri;

Mikrodenetleyici ATmega32u4
Çalışma Gerilimi 5V
Flash Bellek 32 KB (4 KB bootloader)
SRAM 2.5 KB
EEPROM 1 KB
Clock Hızı 16 MHz

Ahmet Alpat

Elektrik Mühendisi. Donanım tasarımı, gömülü sistem yazılımı, prototip geliştirme, tersine mühendislik yapıyor. Serbest çalışıyor. http://ahmetalpat.com 'da kişisel blogu var.
