Arduino Esplora ile Su Terazisi
M. Hamit YANIK // 27 Eylül 2013 // 21 yorum // kategori: Arduino Projeleri
Herkese tekrar merhaba! Yepyeni bir Arduino Esplora projesi ile sizlerle birlikteyim. Dün Esplora’m ile birlikte ciddi oranda vakit geçirmem sonucu böyle bir proje ortaya çıktı. Epey yordu beni ama sonucu güzel oldu sanki?
Bu sefer Esplora’nın ivme sensörünü kullanarak bir su terazisi yapmaya çalıştım.
Merak etmeyin! Bundan önceki yazılarımda da yaptığım gibi bu yazımda da bütün kodları sizlerle paylaşacağım. 🙂 Yalnız bir problem var: Bu seferki kodlar biraz karışık. 😉 İşin içine kalibrasyon girince kodlar iyice uzadı. Ama kısa sürede çözeceğinize eminim.
Gerekli açıklamaları kod satırlarında yapmaya çalıştım. Anlayamadığınız yerler olursa sormaktan çekinmeyi diyor, hemen su terazimizin özelliklerinden biraz bahsetmeye geçiyorum.
Kalibrasyon
Evet; yanlış görmediniz. Su terazisi de bir ölçü aleti olduÄŸundan, ilk kullanımdan önce kalibre etmek gerekiyor. Her Esplora’daki ivme sensörü farklı sonuçlar çıkaracağından kalibrasyon ÅŸart. Bunun için 4 aÅŸamalı bir kalibrasyon iÅŸlemi var.
1. Adım

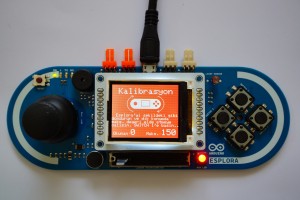

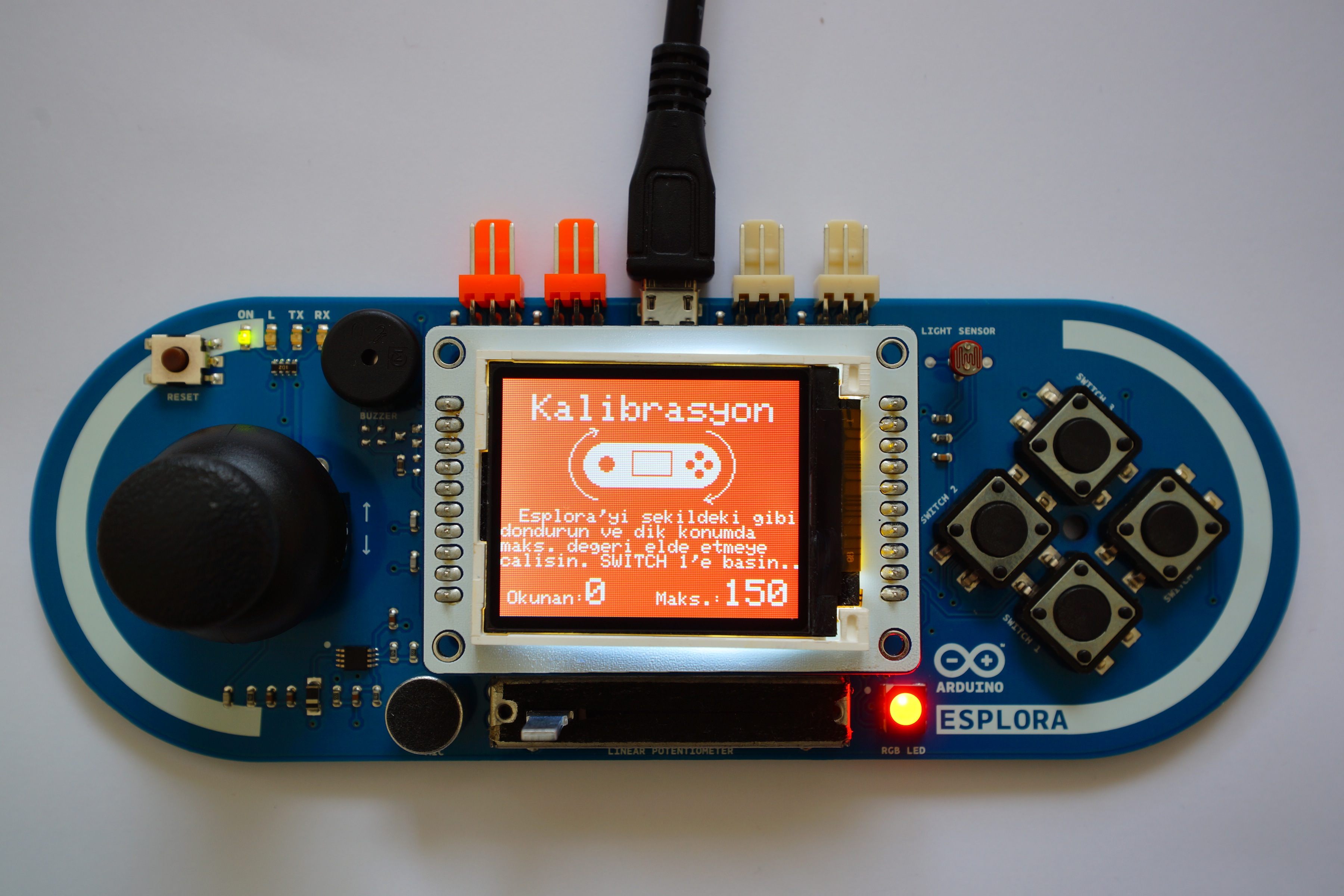

Ä°lk aÅŸamada Esplora’nızı saÄŸa doÄŸru döndürerek dik konuma getiriyorsunuz ve maksimum deÄŸeri elde etmeye çalışıyorsunuz. Bu esnada Esplora’yı titretmemeniz ve ivmelendirmemeniz önemli. Çünkü ivme sensörü ivmelenmeyi ölçtüğünden bulduÄŸunuz maksimum deÄŸer yanlış olabilir. Normalde maksimum deÄŸer 150 ile 200 arasında deÄŸiÅŸiyor. EÄŸer bulduÄŸunuz maksimum deÄŸer 200 üzeri ise Esplora’yı döndürürken ivmelendirdiniz demektir. Maksimum deÄŸeri elde ettikten sonra Esplora’yı yavaşça düz konuma getirin ve SWITCH 1‘e basarak bir sonraki kalibrasyon adımına geçin.
2. Adım
Ä°kinci aÅŸamada Esplora’nızı bir önceki aÅŸamaya benzer ÅŸekilde sola döndürüp dik konuma getiriyorsunuz ve maksimum deÄŸeri elde ediyorsunuz. Yine Esplora’yı düz konuma getirin ve SWITCH 1‘e basarak devam edin.
3. Adım

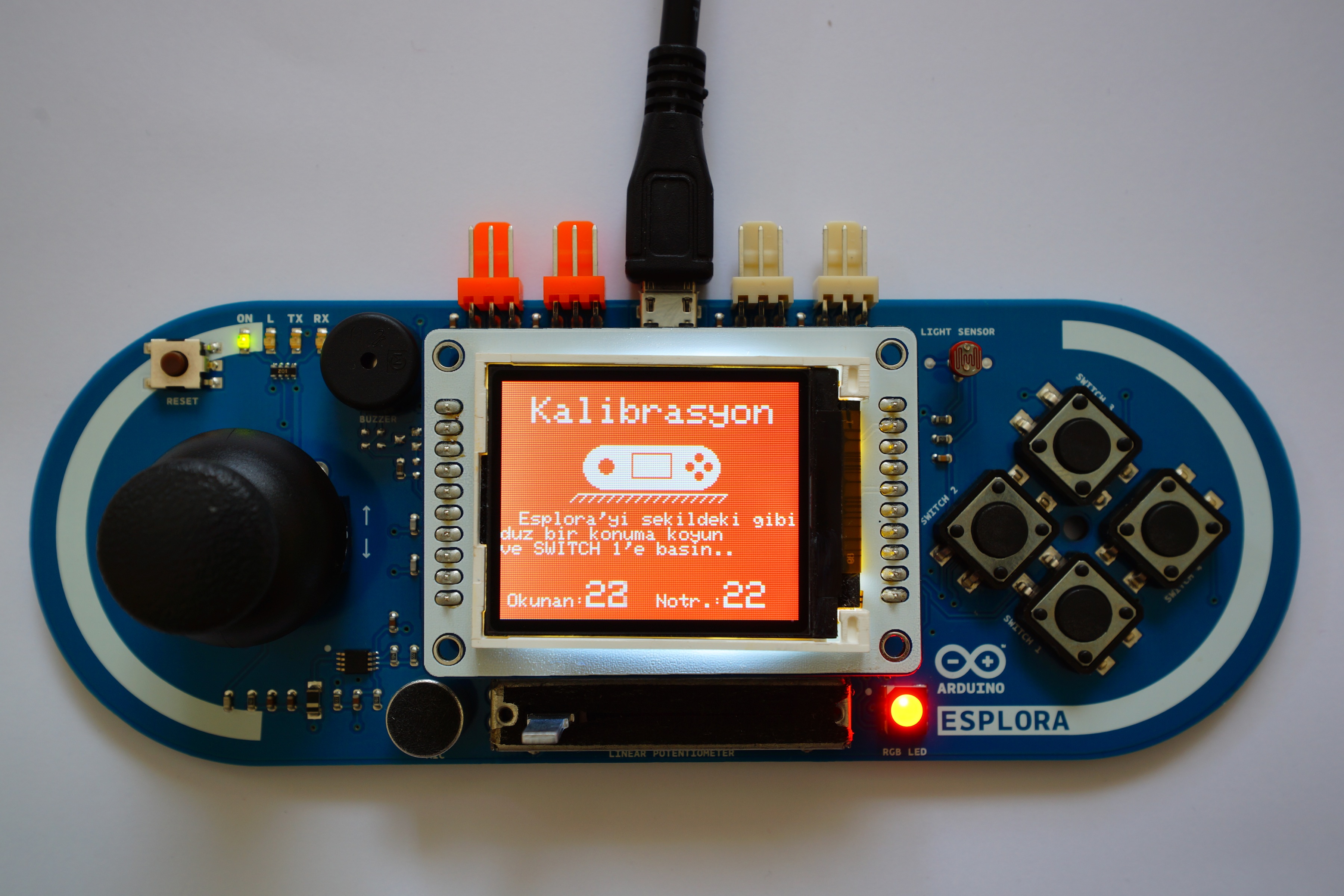

Üçüncü aÅŸamada ise Esplora’yı düz bir zemine koyarak sıfır noktasını buluyoruz. Bu deÄŸer negatif ya da pozitif olabilir. Esplora’yı zeminden kaldırmadan SWITCH 1‘e basarak son aÅŸamaya geçin.
4. Adım

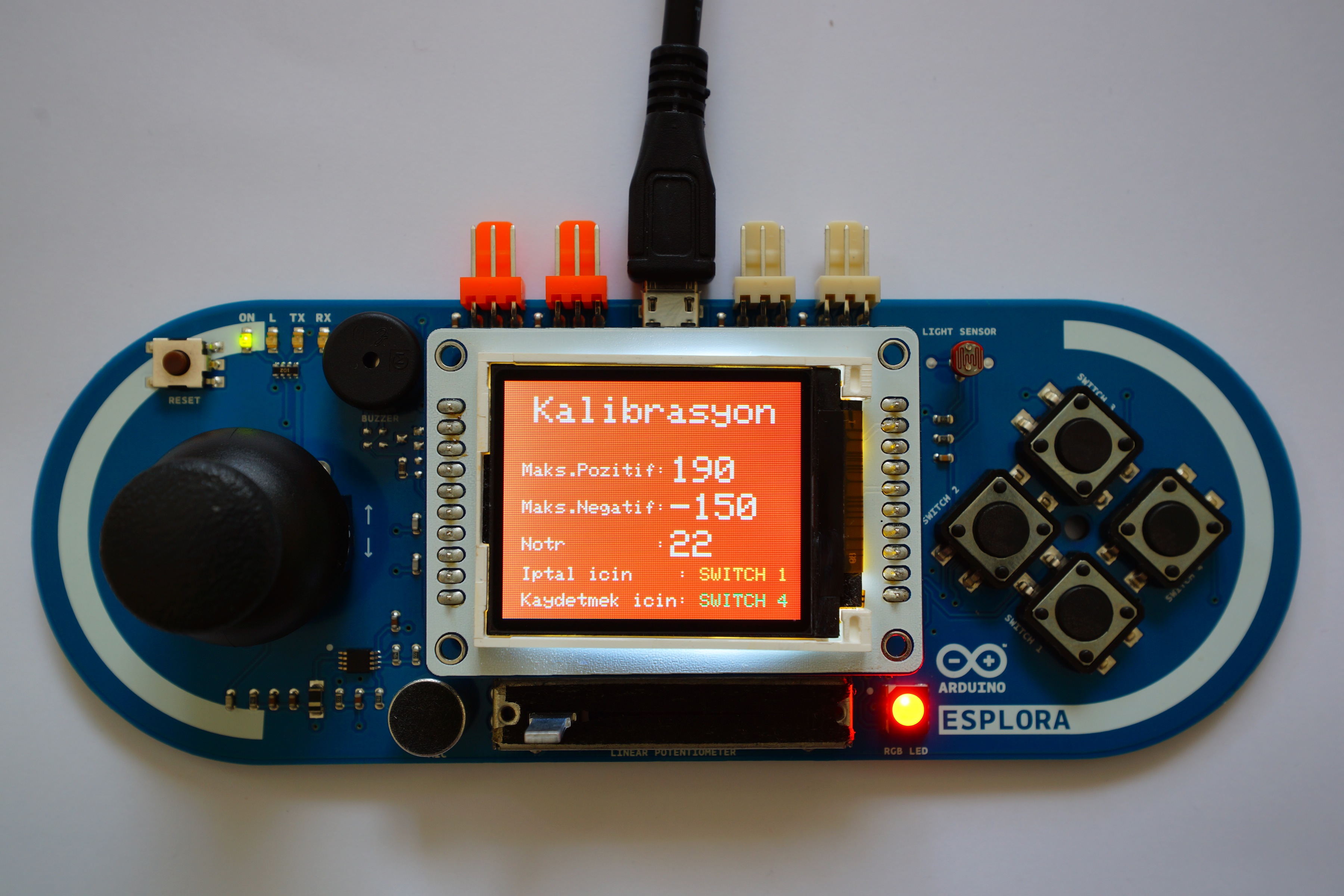

Son aÅŸamada ise bulduÄŸunuz deÄŸerlerin bir özetini göreceksiniz. Kalibrasyon iÅŸlemini iptal etmek için SWITCH 1‘e basın. Bu deÄŸerleri kabul ediyorsanız SWITCH 4‘e basarak ayarları Esplora’nın EEPROM‘una kaydedebilirsiniz. Bir sonraki açılışında Esplora’nız EEPROM’dan kalibrasyon deÄŸerlerini okuyacak ve tekrar kalibre etmenize gerek kalmayacak.
Kalibrasyona baÅŸlamak için ana ekranda SWITCH 1‘e 2 saniye süreyle basılı tutmanız yeterli. Umarım kalibrasyon kodlarında bir hata yoktur ve her Esplora’da doÄŸru bir ÅŸekilde çalışır.
Kullanım

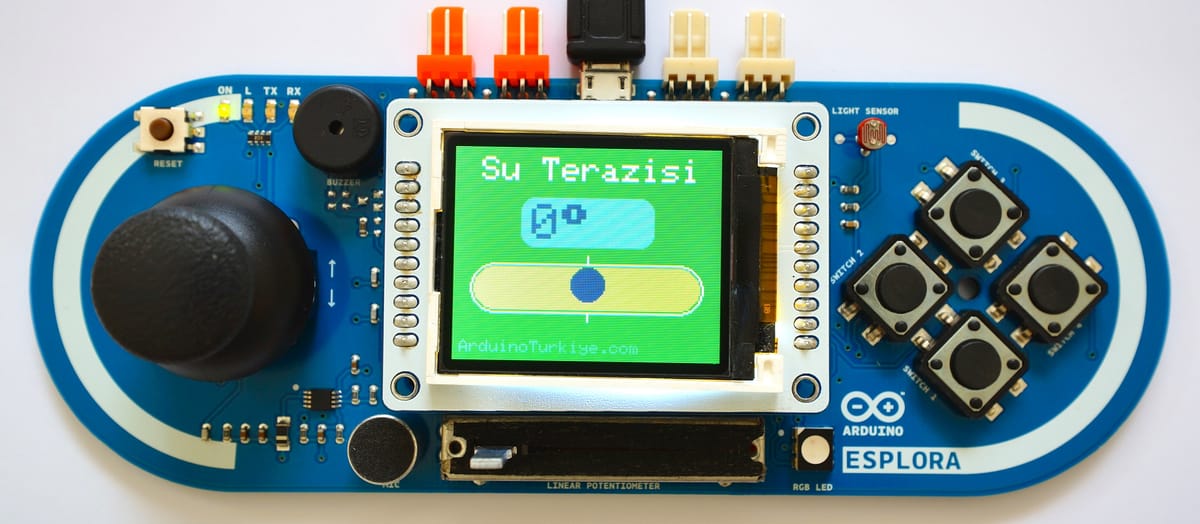

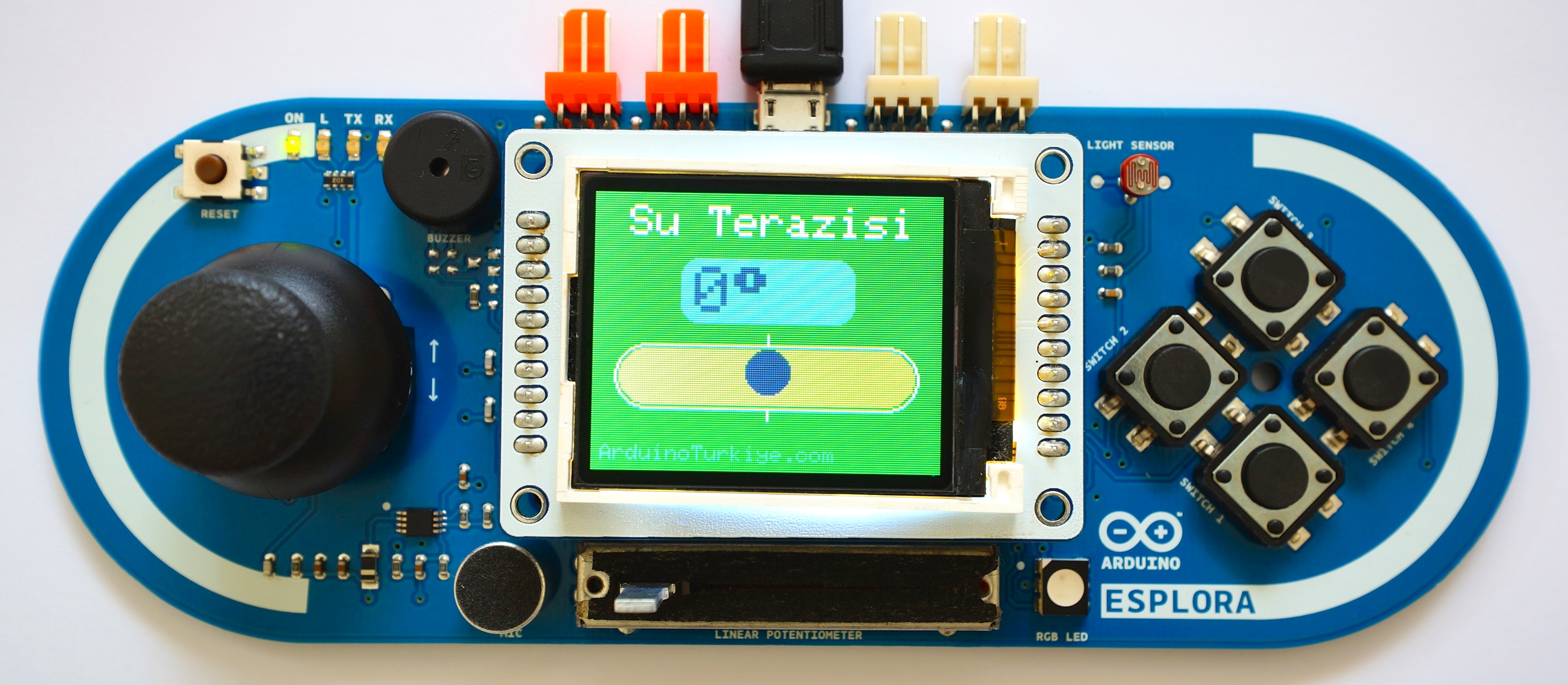

Kalibrasyonu yaptıktan sonra Esplora’mızı artık su terazisi olarak kullanmaya baÅŸlayabiliriz. -90 ile +90 derece arasında 180 derecelik bir ölçüm aralığı var. Åžimdilik hassasiyetini 1 derece yaptım. Belki ileride daha hassas hale getirebilirim ihtiyaca göre.
Esplora ile artık duvara takılı LCD TV’niz eÄŸik duruyor mu durmuyor mu merak etmenize gerek kalmadı. 🙂

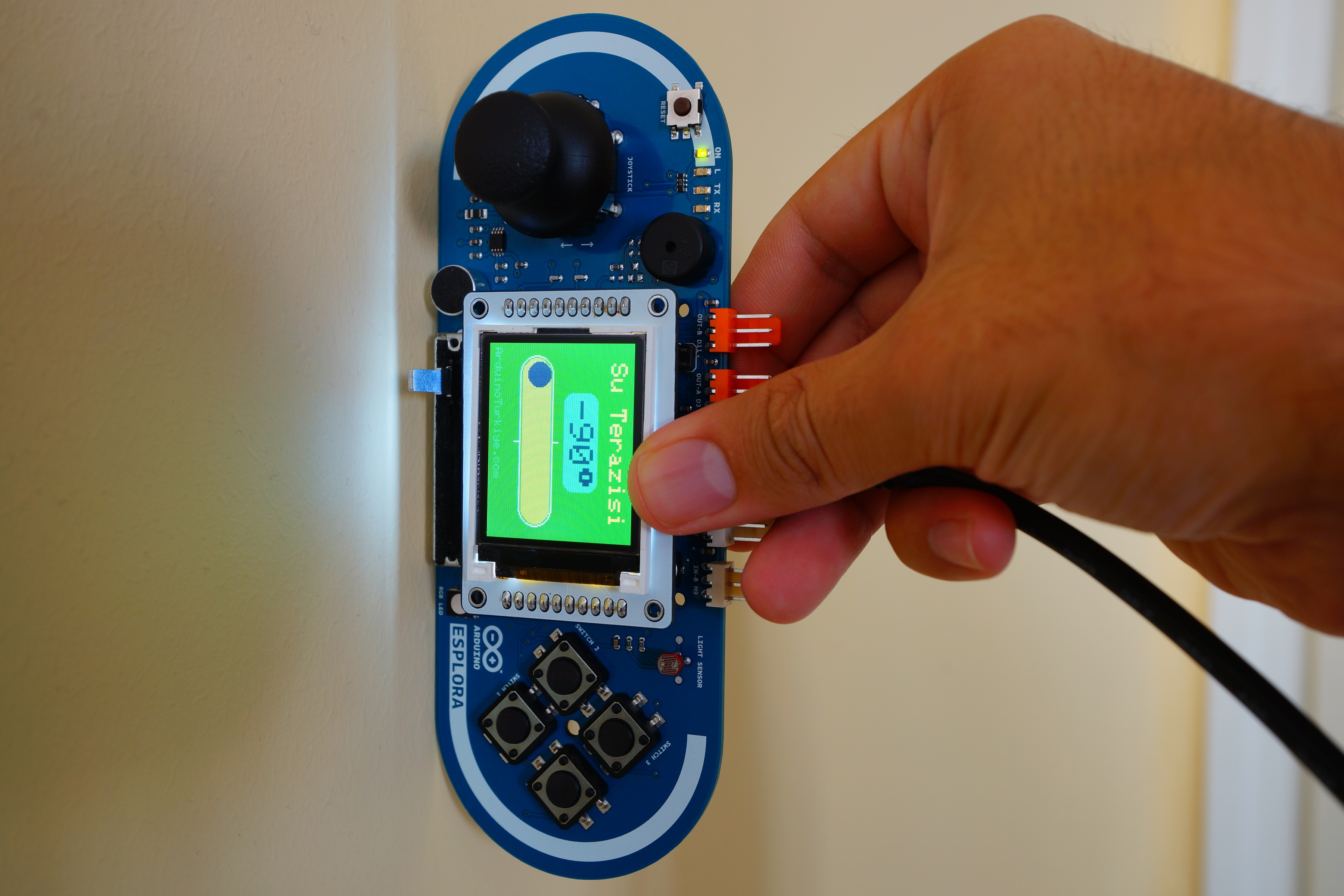

Esplora’nızı ölçüm yaparken hem dik hem de yatay kullanabilmeniz mümkün.
Kodlar (.ino Dosyası)
Kodlar bu sefer biraz uzun olduğundan buraya yapıştıramıyorum.
Buraya tıklayarak indirebilirsiniz »
Ayrıca Adafruit ST7735 ve GFX kütüphalerini kullandığımdan bu kütüphanelerin Arduino yazılımınızda yüklü olması gerekiyor.
Detaylar için: Arduino Esplora ile Güzel Bir Termometre Projesi
Bir ArduinoTürkiye yazımın daha sonuna geldim. Yorumlarınızla ve fikirlerinizle konuya destek olmaktan çekinmeyeceğinizi biliyor, herkese başarılar diliyorum.
Bol saÄŸlıklı ve Arduino‘lu günler!
