Arduino Leonardo

Arduino Leonardo, yeni çıkarılan ve Arduino 1.0.1 ‘de desteklenen bir Arduino çeşididir.

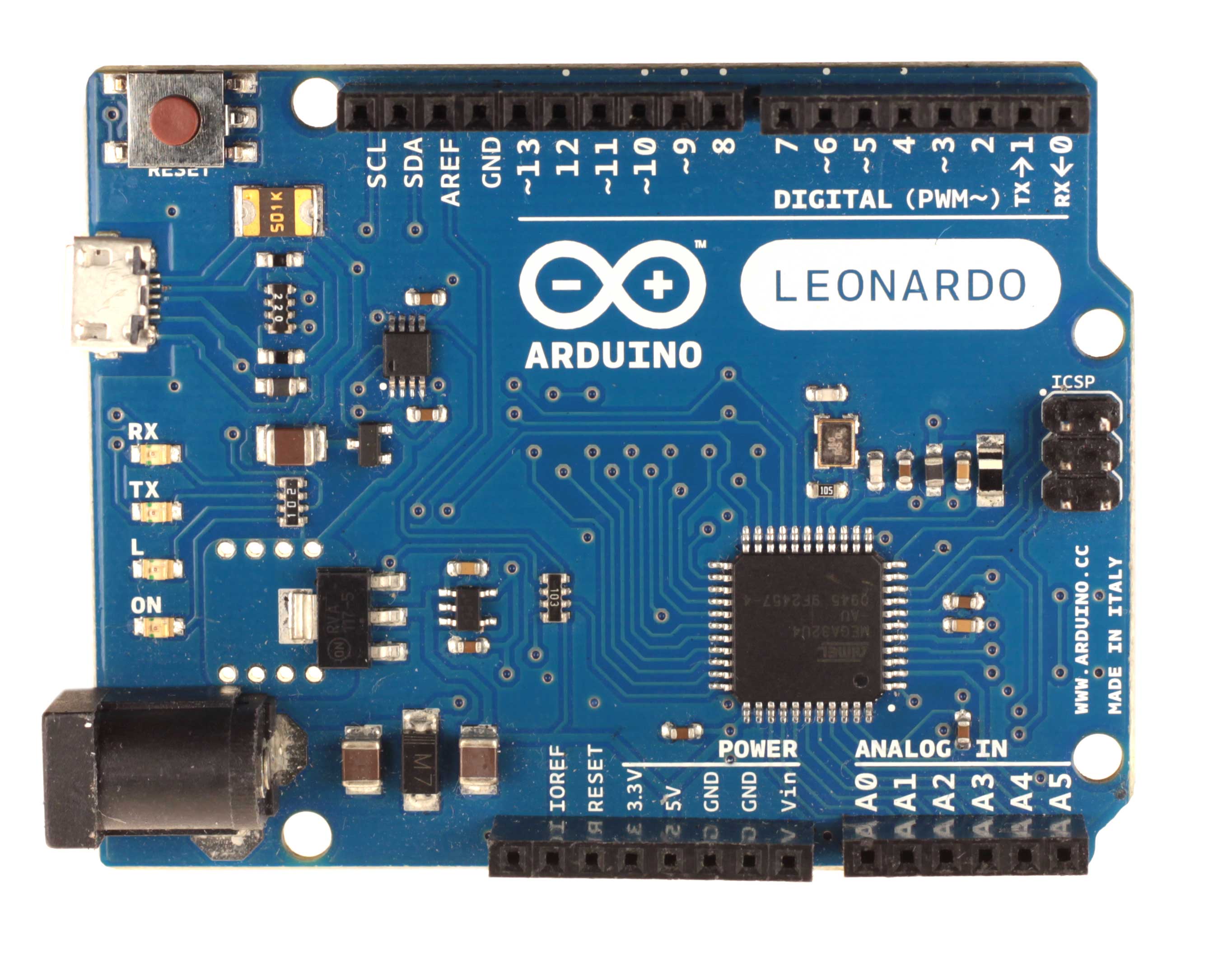

Arduino LeonardoArduino Leonardo ATmega32u4 tabanlı, 20 tane dijital giriş/çıkış pini olan bir arduino çeşididir.

20 pinin 7 tanesi PWM çıkışı, 12 tanesi de analog giriş olarak kullanılabilmektedir. 16MHz. kristal osilatörü mevcuttur. Haberleşmesi mikro USB bağlantıyla gerçekleştirir.

Arduino Leonardo‘ nun öenmli bir farkı da USB haberleşme için ikinci bir entegre kullanılmamış olmasıdır. Bu özellik Arduino Leonardo‘ nun takıldığı bilgisayara fare, klavye olarak tanıtılabilmesini sağlamaktadır.

Arduino Leonardo’nun temel özellikleri şu şekilde:

Mikrodenetleyici ATmega32u4
Çalışma Voltajı 5V
Giriş Voltajı (önerilen) 7-12V
Giriş Voltajı (limit) 6-20V
Dijital G/Ç Pinleri 20
PWM Kanalı 7
Analog Giriş Kanalı 12
Pin başına DC akım 40 mA
3.3V Pin için DC akım 50 mA
Flash Bellek 32 KB (ATmega32u4) 4 KB bootloader tarafından kullanılıyor
SRAM 2.5 KB (ATmega32u4)
EEPROM 1 KB (ATmega32u4)
Clock Frekansı 16 MHz

Standart giriş, çıkış, besleme pinlerinin haricinde;

  • TWI: 2 (SDA) ve 3 (SCL). Wire kütüphanesi kullanıldığında TWI haberleşmeyi destekliyor.
  • Harici kesmeler: 2 ve 3.
  • ICSP headerında SPI pinleri bulunmaktadır. Arduino Uno’daki gibi giriş çıkış pinlerinde değildir, direkt ICSP pinlerindedir. SPI kütüphanesiyle kullanılır.
