Arduino LilyPad Nedir?

Arduino LilyPad Nedir nasıl kullanılırArduino LilyPad’e Genel Bakış

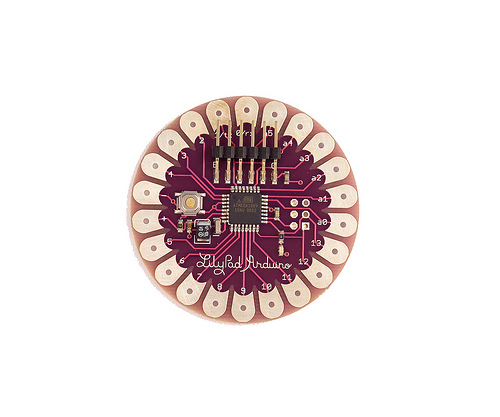

LilyPad Arduino da diğer Arduino’lar gibi bir geliştirme kartıdır. Kumaşa dikmek için özel olarak Leah Buechley ve SparkFun tarafından tasarlanmıştır. Kart ATmega168V(ATmega168 (datasheet) in veya ATmega328V (datasheet)nin düşük güçlü versiyonu) mikrodenetleyicisini kullanır.

Arduino LilyPad Devre Şeması: LilyPad_schematic_v18.pdf
Arduino LilyPad EAGLE (CAD) Dosyaları: LilyPad_Board_v18.zip

Özet

Uyarı: LilyPad Arduino’ya 5.5V’tan fazlasını veya ters gerilim uygulamayın, patlatırsınız.



Mikrodenetleyici ATmega168V veya ATmega328V
Çalışma Gerilimi 2.7-5.5 V
Giriş Gerilimi 2.7-5.5 V
Dijital I/O(Giriş/Çıkış) Pinleri 14 (6′ sı PWM çıkışı olarak kullanılabilir)
Analog Giriş Pinleri 6
I/O ‘ların DC akımı 40 mA
Flash Bellek 16 KB (2 KB’ını bootloader kullanıyor)
SRAM 1 KB
EEPROM 512 byte
Clock Frekansı 8 MHz



Arduino LilyPad Programlama

LilyPad Arduino, Arduino yazılım ortamıyla programlanabilir (download). Not: LilyPad Arduino, Arduino IDE’sinin 0010 ve üst versiyonlarıyla programlanabilir. Önceki veryonlarla da programlanabilir ancak zamanla ilgili fonksiyonlar çalışmayacaktır(olması gerekenden 2 kat daha yavaş çalışır)

Arduino LilyPad üzerindeki  ATmega168V veya ATmega328V, Arduino IDE’siyle yeni yazılım yüklemeye izin veren bir bootloader ile geliyor. Yüklü gelen bootloader’ı atlayıp LilyPad Arduino üzerindeki ATmega’ları ICSP(In Circuit Serial Programming – Devre Üzerinden Seri Programlama) çıkışından programlayabilirsiniz. Bunun nasıl yapıldığıyla ilgili bir yazı hazırlıyorum, yakında yayında olur.



Arduino LilyPad Güç Özellikleri

LilyPad Arduino USB üzerinden veya harici bir adaptörle beslenebilir. Eğer harici bir adaptör kullanılacaksa 2.7V ile 5.5V arasında olmalıdır. Batarya veya adatör olması farketmez. Tekrar uyaralım: Arduino LilyPad’e 5.5V’un üzerinde gerilim uygulamayın; yakarsınız.



Arduino LilyPad Fiziksel Özellikleri

LilyPad Arduino daire biçimindedir ve çapı 50mm’dir. Kartın kalınlığı 0.8mm’dir. Komponentler de dahil edildiğinde yaklaşık 3mm kalınlığa ulaşır. Arduino LilyPad’in en büyük özelliği ise yıkanabilir olmasıdır. Tabii ki yıkamadan önce güç bağlantısını kesmek gerekir.



Kaynak: arduino.cc
