Beleş Değil CC / Arduino UNO Diagramı

Beleş değil CC (Creative common)
Arduino’nun bugün bu kadar yaygın ve popüler olmasındaki bir etken de tüm içeriğini; CC yani Creative Common felsefesi ile yayınlaması kâr amacı gütmeden, esnek telif hakları ve paylaşımcı  düşüncesinin sonucudur.

Ortalıkta Arduino lafı geçen heryerde bulduğumuz gördüğümüz kullandığımız kodları, çizimleri, şemaları, diagramları sanki beleşmiş gibi sömürsek de aslında bu bilgiye sahip kişinin bize sağladığı bir izinle bunu yapabiliyoruz.

Kullandığınız kodun içeriğini ve kullanım haklarımızın sınırsız olmayabileceğini unutmayalım. Biraz CC (Creative Commnons) konusunda merak uyandırdıysam devamını Türkçe olarak şurada bulabilirsiniz.

Arduino UNO Diagramı

Projeler geliştikçe UNO’da  hangi bacakta/pinde ne var neyi nasıl kontrol edelim derdi de artıyor. Bir kaç gün önce Arduno resmi sitesindeki forumda bu diagram dikkatimi çekmişti umarım siz de beğenirsiniz.

Diagramı hazırlayan ve yayınlayan [pighixxx] dir.

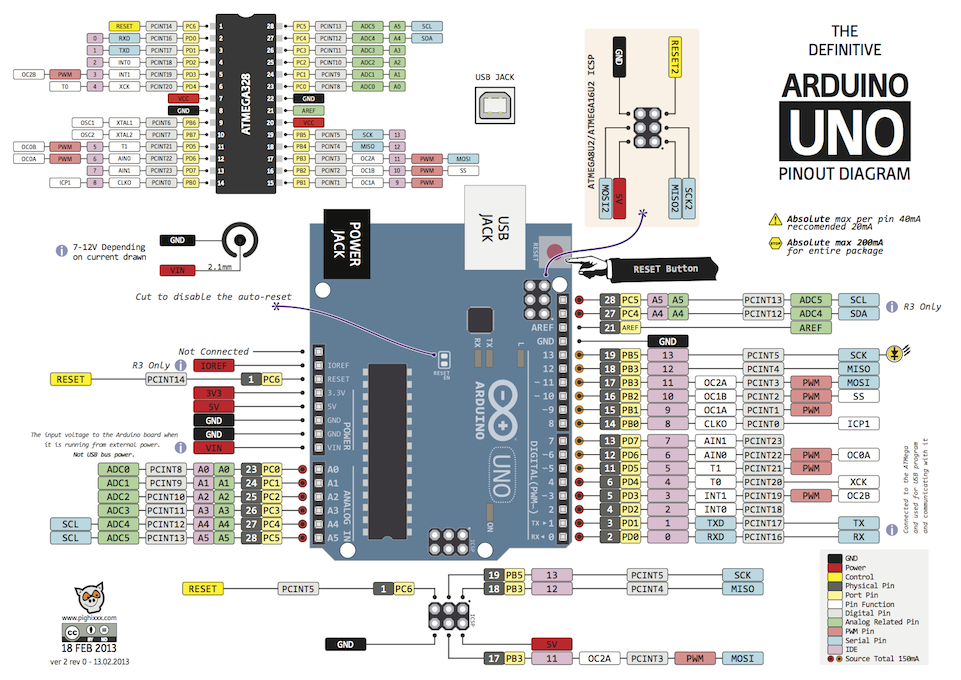

Birinci diagramda UNO bordun ve atmega328 birikte pinlerin tanıtımı

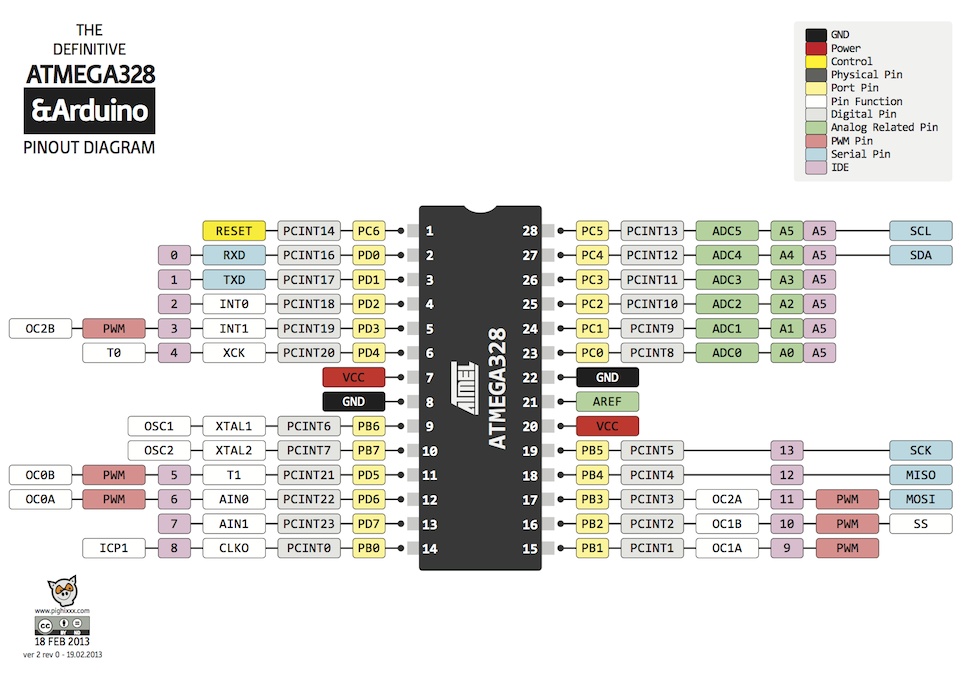

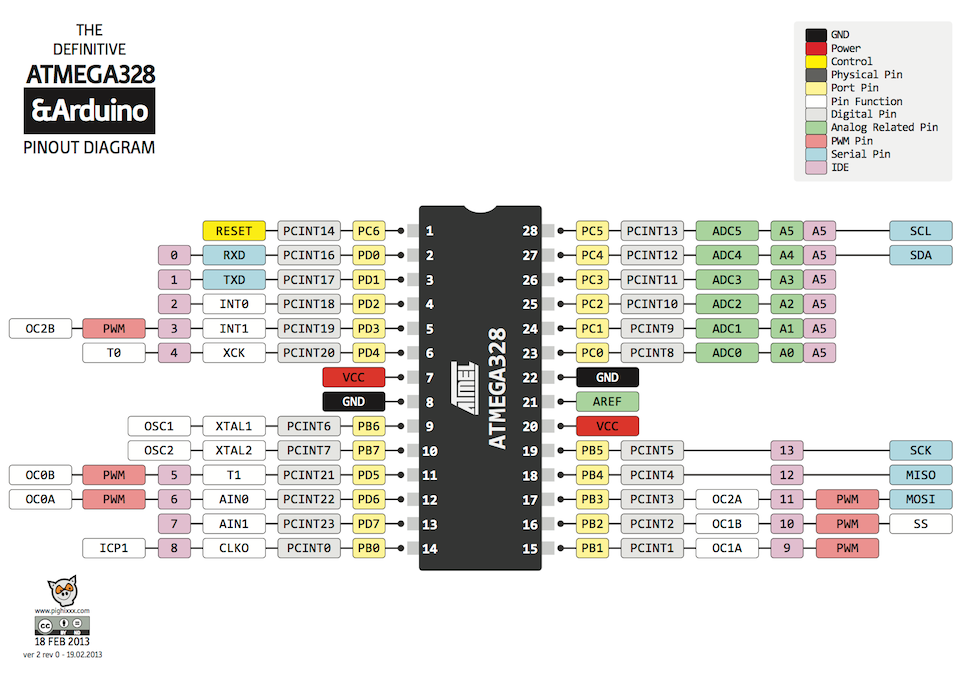

Alttaki diagramda ise sadece atmega328 pinlerinin tanıtımı.
Birden fazla fonksiyonu olan pinleri görmek iyi oluyor.

Resimlere tıklarsak daha büyük görebiliriz.

ARDUINO_V2
atmega328w

Ömer Koman

Elektronik hakkında ilk hatırladığım şey 5-6 yaşlarımdayken babamın arkadaşı radyocunun tezgahına burnumu dayayıp lambalı radyoları tamir edişini izlemekti...

5 comments

  1. Muhammed Yahya VARLIK dedi ki:

    Emeği geçek herkese teşekkür ediyorum çok işime yarıyacak.

  2. Volkan Erkan dedi ki:

    teşekkürler

  3. Beyhan Hayırlı dedi ki:

    Gerçekten çok açıklayıcı bi ent-plan olmuş.Emeklere saygı

  4. Mürsel dedi ki:

    Bu diagram ne işe yarıyor bişey anlamadım da

    • Ömer Koman dedi ki:

      arduino kullanırken yardımcı olması amacıyla pinlerin isimleri ve fonksiyonları gösterilmiş.
