PCF8574 ile I2C LCD Yapımı ve Arduino ile Kullanımı

İsmail // 31 Temmuz 2012 // 33 yorum // kategori: Arduino Eklentileri(Shield), Arduino Projeleri

Yine bir ucuz çözüm yazısında birlikteyiz. Projelerinizde dijital pin tasarrufu sağlamak için i2c yolu en kolay çözümlerden birisi sanırım. Normal LCD bağlantısı yaparsanız 6 dijital pin kullanmak durumundasınız, bu da 14 dijital pine sahip Arduino Uno gibi modellere bir hayli yüksek bir rakam. LCD için 6 dijital pin ayıramadığınız projeleriniz için bu yazıda anlattıklarım basit bir çözüm olabilir.

Gerekli Malzemeler:

1 adet HD44780 denetleyicili 16×2 Karakter LCD
1 adet PCF8574
1 adet 1K direnç
1 adet 680 ? direnç
1 adet BC557 transistör
1 adet 10K trimpot
Bağlantılar için kablo

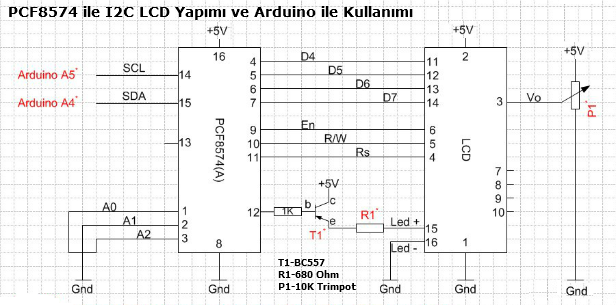

Yukarıda şemasını verdiğim devreyi breadboard ya da delikli bakır plakete kurduktan sonra SDA-Arduino Analog4 ve SCL-Arduino Analog5 bağlantılarını yapıyoruz. Aşağıdaki bağlantılardan LiquidCrystal_I2C kütüphanesini indirip yüklüyoruz.

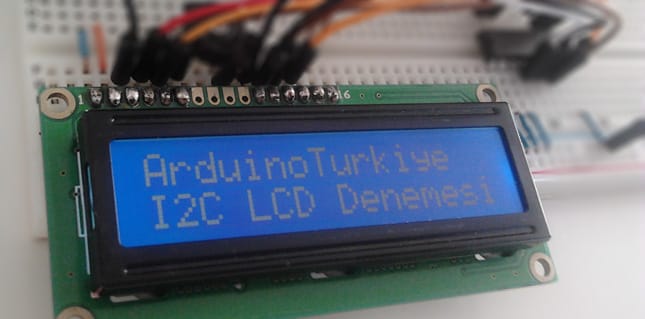

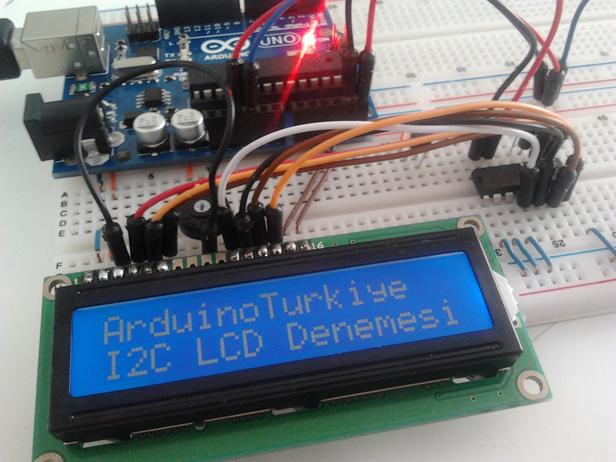

Aşağıda çok basit bir örnek program paylaşıyorum. Kütüphane ile birlikte de birkaç örnek geliyor. Onları da inceleyerek kütüphanenin tüm fonksiyonlarını öğrenebilirsiniz. Pek çok fonksiyon standart LCD kütüphanesindekiyle aynı.

//Arduinoturkiye.com PCF8574 I2C LCD Deneme Programı
#include <Wire.h> // Wire kütüphanesini ekliyoruz.
#include <LiquidCrystal_I2C.h> // LiquidCrystal_I2C kütüphanesini ekliyoruz.

LiquidCrystal_I2C lcd(0x20,16,2);  // 16 karakter, 2 satır LCD için bağlantı adresi:0x20

void setup()
{
  lcd.init(); // LCDmizi başlangıç durumuna getiriyoruz.
  // LCDmizin 2 satırına da mesaj yazdıracağız.
  lcd.backlight(); // Arkaplan ışığını yakıyoruz.
  lcd.setCursor(0,0); // İmlecimizi 1. satıra ayarlıyoruz.
  lcd.print("ArduinoTurkiye"); // 1. satıra yazdırmak istediğimiz mesajı yazdırıyoruz.
  lcd.setCursor(0,1); // İmlecimizi 2. satıra ayarlıyoruz.
  lcd.print("I2C LCD Denemesi"); // 2. satıra yazdırmak istediğimiz mesajı yazdırıyoruz.
}

void loop()
{
}

PCF8574 yerine PCF8574A da kullanabilirsiniz aynı bağlantı şemasıyla. Fakat bağlantı adresini 0x38 şeklinde değiştirmek gerekiyor. Ayrıca topraklanan pinlerin durumuna göre oluşan farklı adreslerle birden fazla LCD de kullanabilirsiniz.

İyi çalışmalar…

Kaynaklar:

Arduino LiquidCrystal I2C

Gerekli Olabilecek Bağlantılar:

İsmail

Üniversite öğrencisi, Arduino meraklısı. All posts of author

33 comments

sinan dedi ki:

10 Kasım 2012, 22:21

yazınız için teşekkürler, lcd kontrol etmek için sadece 2 pin kullanmak gerçekten çok hoş. Şu anda çalışır durumda bir sistemim ve yazıda anlattığınız şekilde gayet güzel çalışıyor. Size sormak istediğim bir şey var. SDA-A4 ve SCL-A5 i nasıl değiştirebilirim. Örneği SDA-A2 ve SCL-A3 olarak.

Cevapla
İsmail Buçgün dedi ki:

11 Kasım 2012, 10:50

Merhaba,
SDA ve SCL donanımsal olarak belirlendiğinden sonradan değiştirilmiyor bildiğim kadarıyla. Fakat bu 2 pine ek olarak yeni bir i2c yoluna ihtiyacınız varsa bunu çeşitli kütüphanelerle sağlayabilirsiniz. Şu adresteki kütüphane işinizi görecektir. http://forums.adafruit.com/viewtopic.php?f=25&t=13722 Ayrıca aynı i2c yoluna birden çok ürün bağlayabilirsiniz çalışma voltajları aynı olmak koşuluyla.

Cevapla
murat dedi ki:

20 Aralık 2012, 16:25

Merhaba İsmail bey,

Bu devreyi ısı ve nem ölçer şeklinde göstermeniz mümkün mü?

Cevapla
İsmail Buçgün dedi ki:

15 Ocak 2013, 15:20

Merhaba,
Hangi sensörleri kullanacağınızı söyleyebilirseniz yardımcı olabilirim. Ayrıca yorumlardan kod paylaşmak zor oluyor biraz forumda konu açarsanız daha iyi olur.

Cevapla
onur dedi ki:

06 Nisan 2013, 18:00

saygı deger abilerim kardeşlerim benim proje ödevim var http://www.instructables.com/id/Arduino-Bike-Speedometer/?ALLSTEPS
bu hız ölçeri yapacam kullanılan lcd den yoktu bulamadım elimdeki lcd CA1602h sizden ricam bu konu hakkında bana yardımcı olursanız sevinirim mezun olucam olamıyom bu devrenın bendeki lcd ye bağlantısını bide yazılımını yazarsanız çok sevinirim hergün dua ederim yazılımı yazılmış yanlız düzenlemeler gerekıyor galiba

Cevapla
Ömer Koman dedi ki:

07 Nisan 2013, 11:32

onur verdiğin şemada lcd i2c değil serial olarak bağlanmış ama o şemada sanki lcd ye direk bağlanıyor gibi çizilmiş kullanma onu. şurada http://arduinoturkiye.com/arduino-temel-baglantilar-arduino-basic-connections/ 11 nolu grafikle elindeki lcd yi kullanabilirsin. arduino standard lcd kütüphanesini http://fritzing.org/projects/how-to-connect-a-qy-1602a-lcd-to-arduino-correctly/ kullanabilirsin. kullanmak istediğin devre A0 portuna bağlı reed anahtarı saymak veya sürelerini ölçmekten ibaret. sonucu ister bilgisayardan göster ister lcd den farketmez. gördüğün her yazının altına giriş yapman gereksiz sadece bir tanesi yeterli. forumdan da faydalanabilirsin. projenini çaktırmadan bize bitirtme bu arada…

Cevapla
sumeyre dedi ki:

16 Mayıs 2013, 12:29

Merhsba,
Ben srduino konusunda çok acemiyim. Devreyi şemaya göre yapmaya çalıştım ama pek anlayamadım. Fotoğraftan bakarak yapmaya çalışıyorum. Başka fotoğraf varsa farklı açılardan yükleyebilir misiniz?
Şimdiden çok teşekkür ederim.

Cevapla
Ömer Koman dedi ki:

16 Mayıs 2013, 21:29

başka fotoğraf yok. kullanılan malzemelerin datasheetlerini indir bir kağıda bacak bağlantılarını yukarıdaki şemaya göre çiz gerisi gelir. kolay gelsin

Cevapla
Ahmet Turan dedi ki:

18 Ağustos 2013, 14:51

ardiuno ile 7 segment display de (mesela 2den fazla display ile) yazı kaydırma nasıl yapabilirim?

Cevapla
- Ömer Koman dedi ki:

  19 Ağustos 2013, 13:24

  ahmet bey önce tekli 7 segment bağlayıp bir programlayıp deneyin öğrenin nasıl sürülüyor. daha sonra şemayı alın. 7 segmenlerin a b c d e f g dot hatlarını ortak bağlayın tasarıma göre ortak anaot veya ortak katot bacakları ayrı birer transistörle süreceksiniz. kodu yazarken önce birinci 7 segmenti transistörünü sürecek daha sonra 1. transistörü kapatıp 2. segmentin transistörünü sürüp veriyi basacaksınız. buna multıplexed 7 segment denir. http://learn.parallax.com/4-digit-7-segment-led-display-arduino-demo

  Cevapla
ÖZAY YILMAZ dedi ki:

08 Mart 2014, 18:18

bir sorum olacak ama bu I2C Bağlantısını dijital girişlere bağlayamaz mıyız
kart üzerinde sadece A5 A4 E sda ve scl giriş yapılabiliyor I2C ile yapılan LCD ve saat modülü aynı anda kullanmak istiyorum bu girişler çoğaltılabilirmi

Cevapla
Ömer Koman dedi ki:

09 Mart 2014, 11:38

i2c bağlantısı hardware olarak a4 a5 üstünden kullanılabilir diğer diğital portları kullandığınızda softI2C modulu (https://github.com/rweather/arduinolibs/blob/master/libraries/I2C/SoftI2C.cpp) kollanmanız lazım. birden fazla pcf8574 kullanabilirsiniz bir tanesini lcd ye bir tanesini keyboarda bağlarsınız sda ve scl pinleri aynı anda paralel bağlanacak adresleri değiştirmeniz lazım iki pcf aynı adreste olamaz, okurken ve yazarken ilgili olan i2c modulunun adresini kullanacaksınız…

Cevapla
- ÖZAY YILMAZ dedi ki:

  10 Mart 2014, 13:54

  teşekkür ederim ömer bey değişik örneklerle bu konuyu pekiştirmem lazım
  ı2c LCD ve saati sda ve scl bağlantılarını parelel olarak bağlayınca çalıştırabildim sizin örnek kodlaınız üzerinde değişiklik yaparak
  saat fonksiyonuna bir alarm fonksiyonu ekledim
  kodları
  #include // Wire kütüphanesini ekliyoruz.
  #include // DS1307new kütüphanesini ekliyoruz.
  #include

  int led =13;
  int saat=17;//alarm için başlangıç saati
  int dakika=39;//alarm için başlangıç dakikası
  int saniye=00;//alarm için başlangıç saniyesi

  LiquidCrystal_I2C lcd(0x38,16,2);
  // Değişkenler
  uint16_t startAddr = 0x0000; // NV-RAM’de saklamak için başlangıç adresi
  uint16_t lastAddr; // NV-RAM’de saklamak için yeni adres
  uint16_t TimeIsSet = 0xaa55; // Saatin tekrar ayarlanmamasına yardımcı olur.

  void setup()
  {
  pinMode (led,OUTPUT);

  // Store startAddr in NV-RAM address 0x08
  RTC.setRAM(0, (uint8_t *)&startAddr, sizeof(uint16_t));

  RTC.getRAM(54, (uint8_t *)&TimeIsSet, sizeof(uint16_t));
  if (TimeIsSet != 0xaa55)
  // Saat ve tarih daha önce ayarlanmış mı kontrol ediyoruz. Eğer ayarlanmamışsa
  // TimeIsSet değişkeni 0xaa55 değerine eşit değilse aşağıda girdiğimiz
  // verilerle saati ayarlamış oluruz.
  {
  RTC.stopClock();

  // Bu kısımdan sketchi yüklemeden önce tarih ve saati ayarlayabilirsiniz.
  // Bir kez ayarlayıp yükledikten sonra tekrar tarih saat ayarı yapabilmek
  // için entegreye bağlı batarya bağlantısı ve Arduinodan sağladığımız
  // 5v enerjiyi kesip bir süre beklemek gerekiyor. Daha sonra programda tarih
  // ve saati ayarladıktan sonra yüklediğinizde NV-RAMe ayarladığınız tarih ve
  // saat bilgileri kaydedilecektir. İlk satırı (Yıl,Ay,Gün), ikinci satırı
  // (Saat,Dakika,Saniye) formatında yazmanız gerekiyor.

  RTC.fillByYMD(2014,3,10);
  RTC.fillByHMS(9,54,0);

  RTC.setTime();
  TimeIsSet = 0xaa55;
  RTC.setRAM(54, (uint8_t *)&TimeIsSet, sizeof(uint16_t));
  RTC.startClock();
  }
  else
  {
  RTC.getTime();
  }
  {
  lcd.init();
  lcd.backlight();
  }
  }
  void loop()
  {

  RTC.getTime(); // Saat ve Tarih verilerini al

  if ((RTC.hour == (saat))&&(RTC.minute ==(dakika))&&(RTC.second ==(saniye)))
  {
  lcd.setCursor(4,1);
  lcd.print(“ALARM”);
  digitalWrite(led,HIGH);//led yerine buzzer kullanılabilir
  delay(2000);
  digitalWrite(led,LOW);
  delay(500);
  digitalWrite(led,HIGH);
  delay(2000);
  digitalWrite(led,LOW);
  delay(500);
  digitalWrite(led,HIGH);
  delay(2000);
  digitalWrite(led,LOW);
  delay(500);
  digitalWrite(led,HIGH);
  delay(1000);
  }
  else if
  ((RTC.hour == (saat))&&(RTC.minute == (dakika))&&(RTC.second == (saniye+10)))
  {
  digitalWrite(led,LOW);
  lcd.clear();
  }
  {
  lcd.setCursor(0,0);
  if (RTC.hour < 10)
  {
  lcd.print("0");
  lcd.print(RTC.hour);
  }
  else
  {
  lcd.print(RTC.hour);
  }
  lcd.setCursor(2,0);
  lcd.print(":");
  lcd.setCursor(3,0);
  if (RTC.minute<10)
  {
  lcd.print("0");
  lcd.print(RTC.minute);
  }
  else
  {
  lcd.print(RTC.minute);
  }
  lcd.setCursor(5,0);
  lcd.print("-");
  lcd.setCursor(6,0);
  if (RTC.day<10)
  {
  lcd.print("0");
  lcd.print(RTC.day);
  }
  else
  { lcd.print(RTC.day);
  }
  lcd.setCursor(8,0);
  lcd.print("/");
  lcd.setCursor(9,0);
  if (RTC.month<10)
  {
  lcd.print("0");
  lcd.print(RTC.month);
  }
  else
  {
  lcd.print(RTC.month);
  }
  lcd.setCursor(11,0);
  lcd.print("/");
  lcd.setCursor(12,0);
  lcd.setCursor(12,0);
  lcd.print(RTC.year);
  }
  }

  Cevapla
Mehmet dedi ki:

11 Ocak 2015, 17:40

Gerçekten çok güzel bir yazı

Sitenizde araştırdım ama birden fazla ic2 slave cihaz ile nasıl haberleşilir.
ic2 cihazların adres yapılandırmasını anlatan bir konuyu beklemekteyim.

teşekkürler

Cevapla
- Ömer Koman dedi ki:

  11 Ocak 2015, 22:53

  merhaba i2c slave cihazın desteklediği adres hattı sayısı kadar i2c slave cihaz bağlayabilirsiniz. yazıdaki pcf entegrenin 3 adet A0 A1 A2 adres bacakları var yani aynı anda 8 slave cihaz veya lcd sürebilirsiniz. A0..A2 adres pinleri gnd yani low yapılmış bu da hex 20 ye denk gelmektedir.
  adres formatınız şöyle A lar sırasıyla(A2 A1 A0) adres bitleriniz x okuma yazma biti şu anda önemsiz dikkate almayın (0100(AAA)x)
  yazıda lcdinit kısmında geçen 0x20 adresi 0100(000) bitlerine denk gelir
  0x21 adresini kullanmak isterseniz 0100(001) olduğundan pcf deki A0 pinini +5v a bağlamak yeterli. (bilgisayarınızdaki hesap makinasında programcı moduna geçip bitleri tek tek yazıp onaltılı görünümde bakıp test edebilirsiniz)

  aynı anda 2 i2c lcd kullanmak istersek programı aşağıdaki gibi düzenleyin.
  [code]
  //Arduinoturkiye.com PCF8574 I2C LCD Deneme Programı
  #include Wire.h> // Wire kütüphanesini ekliyoruz.
  #include LiquidCrystal_I2C.h> // LiquidCrystal_I2C kütüphanesini ekliyoruz.

  LiquidCrystal_I2C lcd(0x20,16,2); // 16 karakter, 2 satır LCD için bağlantı adresi:0x20

  LiquidCrystal_I2C lcd2(0x21,16,2); // 16 karakter, 2 satır LCD için bağlantı adresi:0x21 pcf de A0 pinini +5v yapın A1 ve A2 pinleri gnd de kalacak

  void setup()
  {
  lcd.init(); // LCDmizi başlangıç durumuna getiriyoruz.
  // LCDmizin 2 satırına da mesaj yazdıracağız.
  lcd.backlight(); // Arkaplan ışığını yakıyoruz.
  lcd.setCursor(0,0); // İmlecimizi 1. satıra ayarlıyoruz.
  // lcd 2 ayarlamaları
  lcd2.init(); // LCDmizi başlangıç durumuna getiriyoruz.
  // LCDmizin 2 satırına da mesaj yazdıracağız.
  lcd2.backlight(); // Arkaplan ışığını yakıyoruz.
  lcd2.setCursor(0,0); // İmlecimizi 1. satıra ayarlıyoruz.
  }
  void loop()
  {
  lcd.print(“ArduinoTurkiye”); // 1. satıra yazdırmak istediğimiz mesajı yazdırıyoruz.
  lcd.setCursor(0,1); // İmlecimizi 2. satıra ayarlıyoruz.
  lcd.print(“I2C LCD Denemesi”); // 2. satıra yazdırmak istediğimiz mesajı yazdırıyoruz.
  // 2.lcd ye yazı yazdırma
  lcd2.print(“ArduinoTurkiye”); // 1. satıra yazdırmak istediğimiz mesajı yazdırıyoruz.
  lcd2.setCursor(0,1); // İmlecimizi 2. satıra ayarlıyoruz.
  lcd2.print(“I2C LCD Denemesi”); // 2. satıra yazdırmak istediğimiz mesajı yazdırıyoruz.
  while(1=1){
  //sonsuz dongu
  }
  }
  [/code]

  Cevapla
Alper dedi ki:

19 Şubat 2015, 17:40

Merhaba elimde 16×2 lcd var. entegre pcf8574t var. 4 çıkışlı. gnd-gnd ye vcc 5v a sda ve scl ise duo da ki AREF den sonra ki SDA ve SCL çıkışlarına bağlandı.
//Arduinoturkiye.com PCF8574 I2C LCD Deneme Programı
#include // Wire kütüphanesini ekliyoruz.
#include // LiquidCrystal_I2C kütüphanesini ekliyoruz.

LiquidCrystal_I2C lcd(0x20,16,2); // 16 karakter, 2 satır LCD için bağlantı adresi:0x20

void setup()
{
lcd.init(); // LCDmizi başlangıç durumuna getiriyoruz.
// LCDmizin 2 satırına da mesaj yazdıracağız.
lcd.backlight(); // Arkaplan ışığını yakıyoruz.
lcd.setCursor(0,0); // İmlecimizi 1. satıra ayarlıyoruz.
lcd.print(“ArduinoTurkiye”); // 1. satıra yazdırmak istediğimiz mesajı yazdırıyoruz.
lcd.setCursor(0,1); // İmlecimizi 2. satıra ayarlıyoruz.
lcd.print(“I2C LCD Denemesi”); // 2. satıra yazdırmak istediğimiz mesajı yazdırıyoruz.
}

void loop()
{
}
kodunuzu giriyorum ama çalıştıramıyorum.
sanırım “lcd.init();” bur da hata veriyor. internetten farklı kodları çalıştırdım ama mavi ekran yanıyor ama yazı çıkmıyor. Yardımlarınızı rica ederim. LCD mi bozuk diye düşünüyorum.

Cevapla
- Ömer Koman dedi ki:

  20 Şubat 2015, 20:43

  lcd li her projede bir sıkıntı oluyor lcd uzerınde yazan kodlardan internette datasheetını bulun pcf ile lcd arasında yazan d4 d5 d6 d7 etiketli pinler ile datasheette bu pinleri lcd de bulun ve neredeysa oraya bağlamanız lazım en rw rs etiketli pinleride aynı şekilde bulun potansiyometrenin konumuda önemli onuda sola sağa çevirip kontras yapıp ekranı görünür yapın. lcd pinlerinden emin olmadan hiç bir şeyi çalıştıramazsınız. bir pin bile değişk hatalı olamaz. bağlantılarınız gerekirse 10 kere değiştirin veya sökün tekrar yapın…

  Cevapla
  - Ahmet dedi ki:

    16 Kasım 2016, 09:08

    Çok işime yaradı teşekkür ederim..

    Cevapla
Alper dedi ki:

23 Şubat 2015, 16:36

Ömer Bey teşekkür ederim. sorunu çözdüm. 1.olarak lcd arkasında pot olduğunu farketmemiştim. Onunla yazı karakterlerini okunur hale getirdim. 2. olarak 0x20 kullanıyordum. onu 0x27 yaptım ve tüm sorunlarım çözüldü.

Cevapla
Mehmet dedi ki:

10 Mart 2015, 12:38

Merhaba PCF8574 entegreli bir i2C LCD modülü aldım

Fakat sanırım donanımsal bir sorun var
Arduino’da 0. kesmede herhangi bir sorun olmazken 1. kesmede simulasyonda donma meydana geliyor…

attachInterrupt(Reset_irq, resetleme, RISING);
attachInterrupt(1, KesmeyeGit, RISING);

Kesmeler ve i2C LCD kullanımında böyle sorunlar yaşayan oldu mu ?

Cevapla
- Ömer Koman dedi ki:

  10 Mart 2015, 20:11

  foruma sorun bunu deneyen biri olabilir. ben i2c li lcd kullanmadım. i2c lcd ile ilgili forumlardan da bir araştırın. şuna bir bakın http://forum.arduino.cc/index.php?topic=121006.0 birde şu http://forum.arduino.cc/index.php?topic=214465.0

  Cevapla
mehmet dedi ki:

16 Mart 2015, 20:04

Arduinho ile ortam aydınlıgı ölçen bir proje yapıyorum bende.Ama Ortamın aydınlık derecesine göre sistem kendini artırıp azaitacak.Belli bir degerin altında sistem kendini otomatikmen kapatacak bunu nasıl yapabilirim.Yardımcı olursanız çok sevinirim.Şimdiden teşekkürler…

Cevapla
- Ömer Koman dedi ki:

  17 Mart 2015, 14:05

  Arduino LDR diye google da aratın. veya şurada http://arduinoturkiye.com/arduino-temel-baglantilar-arduino-basic-connections/ birinci resimde phptpresistor denen eleman ldr dir şekildeki gibi balayıp adc ile okuyun.

  Cevapla
MEHMET AY dedi ki:

28 Ekim 2015, 14:54

Hayırlı günler.
Çalıştığım yerde Mitsubishi PLC kullanılyor, PLC ile ihtiyacım olan her şeyi yapabilmekle beraber, Arduino ile yeni tanıştım. Kendim EML. mezunuyum, ona göre yardımınızı rica edeceğim.
Boş zamanlarda, Saat ve namaz vakitlerini göstermek amacıyla, 10 adet displaya (1 display 4 bit BCD sürülüyor), PLC’deki 8 bitlik dataları, 3 çıkış ile ( Clock-Data-Write) shift register ve BCD display sürücü entegre kullanarak ilettim. Sistem 4-5 yıldır sıkıntısız çalışmakta.
Şimdi sorum şu;
1-) Arduino’ya gerçek zaman saati bağlamak. (Bunda sıkıntı yok)
2-) Ardiuno’daki zaman bilgisinin RF 315/433 MHz Transmitter-receiver Module ile aptal bir LCD veya LED displaya aktarmak. ( Amaç evdeki tüm odalara aynı aptal terminalden bağlayıp, saatlerin hepsinin aynı olmasını sağlamak.)
3-) Daha sonra ise bir wifi modül ilave edip, Ardiuno’nun gerçek zaman saati sunucusu ile kendini senkronize etmesini sağlamak.
Ben elektronik mezunuyum ve şamasını, bilgisini vereceğiniz her şeyi yapabileceğime, temin edebilceğime inanıyorum. Konu hakkında yönlendirir iseniz çok sevinirim, ve sonuçlarıda paylaşırım. Güzel ve faydalı bir çalışma olacagını tahmin ediyorum. Selamlar. Mehmet Ay

Cevapla
gökhan dedi ki:

13 Mart 2016, 15:22

bende aynı işlemleri yaptım ama mega kullanıyorum2560 çalıştıramadım hiç bir yazı cıkmıyor

Cevapla
- Ömer Koman dedi ki:

  13 Mart 2016, 16:32

  yukarıdaki şemayı mı uyguladınız bire bir yoksa i2c hazır lcd mi aldınız. hazır olan br şey aldıysanız protokolu farklı olabılır haberleşmede şemeasını inceleyin. i2c de adres bilgisi onemli orayı nasıl yapıyorsunuz o kısımları kontrol edin.

  Cevapla
Tunç Polat Edizsoy dedi ki:

10 Mayıs 2016, 13:36

Ömer Hocam merhaba,
Değerli bilgiler için teşekkür ederiz. Arduino ile hobi olarak ilgileniyorum. Biligisizliğimi maruz görün. Lcd yi I2c olarak kullandığımızda bağlantı adresi her zaman 0x20 midir? Ya da bu adres neye göre değişir nasıl belirlenir?

Cevapla
Ömer Koman dedi ki:

10 Mayıs 2016, 13:48

yukarıdaki şemada pcf entegrenin adres pinleri gorunuyor A0 A1 A2 VE 8 tane(2 uzeri 3) i2c pcf entegresi paralel bağlanabilir. i2c ile haberleşirken şu adrese şunu yaz bunu oku şeklinde çalışır baz adres değişmez bu adresten itibaren 8 tane adresi kullanabilirsin. başka i2c entegrelari başka baz adrsleri kullanabilir datasheetlere bakmanıza fayda var… yıkarıdaki yorumlarda adresleme ile ilgili bilgi vermişim bakarsınız.

Cevapla
engin kanat dedi ki:

15 Eylül 2016, 19:39

konu çok eski ama yardımcı olacak birileri çıkar diye umuyorum. Yukarıdaki devreyi kurdum fakat çalıştıramadım. nedenini araştırıken yabancı bir sitede farklı bir kütüphane kullanın denilmiş. kütüphaneyi değiştirdim ve sonuç aldım. ama şimdide sadece ilk harfi gösteriyor gerisi yok “arduino turkiye” yazdım sadece “a” harfi görülüyor

Cevapla
- Ömer Koman dedi ki:

  15 Eylül 2016, 20:24

  yukarıdaki devre denenmiş bir devre yazının altında kutuphane de belirtilmiş çalışması lazım. tek sıkıntı olabilecek şey arduino ide devemlı gelişiyor 4 senede bir çok versiyon çıkardılar kodlarda ufak tefek ayarlar gerekebiliyor. son dönemde deneyemedık. yazıyı yazan arkadaş artık sitemizde bulunmuyor. yeni kutuphanenıze gore bır harf yazdırabılmenız de başarı bu kodlara gore degıl kutuphaneyı buldugunuz yerde i2c lcd kodunu deneyın derım. uyumsuzluk olabılır bızdekı kodlarla.

  Cevapla
Erhan Silkin dedi ki:

06 Aralık 2016, 23:47

/* Demonstration sketch for PCF8574T I2C LCD Backpack
Uses library from https://bitbucket.org/fmalpartida/new-liquidcrystal/downloads GNU General Public License, version 3 (GPL-3.0) */
#include
#include
#include

LiquidCrystal_I2C lcd(0x3F,2,1,0,4,5,6,7); // 0x27 is the I2C bus address for an unmodified backpack

void setup()
{
// activate LCD module
lcd.begin (16,2); // for 16 x 2 LCD module
lcd.setBacklightPin(3,POSITIVE);
lcd.setBacklight(HIGH);
}

void loop()
{
lcd.home (); // set cursor to 0,0
lcd.setCursor(0,0); // İmlecimizi 1. satıra ayarlıyoruz.
lcd.print(” ERHAN SILKIN”); // 1. satıra yazdırmak istediğimiz mesajı yazdırıyoruz.
lcd.setCursor(0,1); // İmlecimizi 2. satıra ayarlıyoruz.
lcd.print(“I2C LCD Denemesi”); // 2. satıra yazdırmak istediğimiz mesajı yazdırıyoruz.
}

bu kodu kullanarak yazı yazdırmayı başardım.

Cevapla
Mustafa dedi ki:

28 Eylül 2018, 05:59

Hocam ellerinize sağlık. Bizler sitenizi takip ederek uydu sistemlerine olan ilgimizi şu an için tamamen elektroniğe çevirmiş durumdayız. sizleri ipek bilisim ekibi olarak takip ediyoruz. Led denemesi ile ileriye dönük projeler hazırlamak ve bunu hayata geçirmek hedeflerimiz arasında.

Cevapla
- Ömer Koman dedi ki:

  30 Eylül 2018, 18:24

  tebrikler çalışmalarınızda kolaylıklar dileriz ticari olarak ürün geliştirme zordur gerekli stabil yazılım ve kutuphaneleri çokça denemeniz lazım akla gelen gelmeyen her durumu test etmeyi ihmal etmeyiniz, esd koruma önlemlerini tasarımlarınıza ekleyin arduino çıplak hali ile ne endustrıyel nede ticari hiç bir urunun alt yapısı olamaz piyasa tecrubenizi devrelerınize mutlaka ekleyin.

  Cevapla

ArduinoTürkiye

Kategoriler

Arşivler
