Arduino UNO & 16x2 LCD (PCM1602B)

Arduino gibi bir sistemle çalışırken, sistemin ne yaptığından haberdar olmak gerektiğinde bunu led, buzzer, 7 Segment Display gibi sınırlı durumları bildiren elemanlar yeterli gelmediğinde bir çok bilgiyi almanın en kolay yollarından birisi LCD ekran kullanmak.
Piyasada bir çok çeşit karakter LCD ekran bulmak mümkün.

Tabi bulduğumuz her LCD arduino örnekleri ile aynı özelliklerde olmayabiliyor.

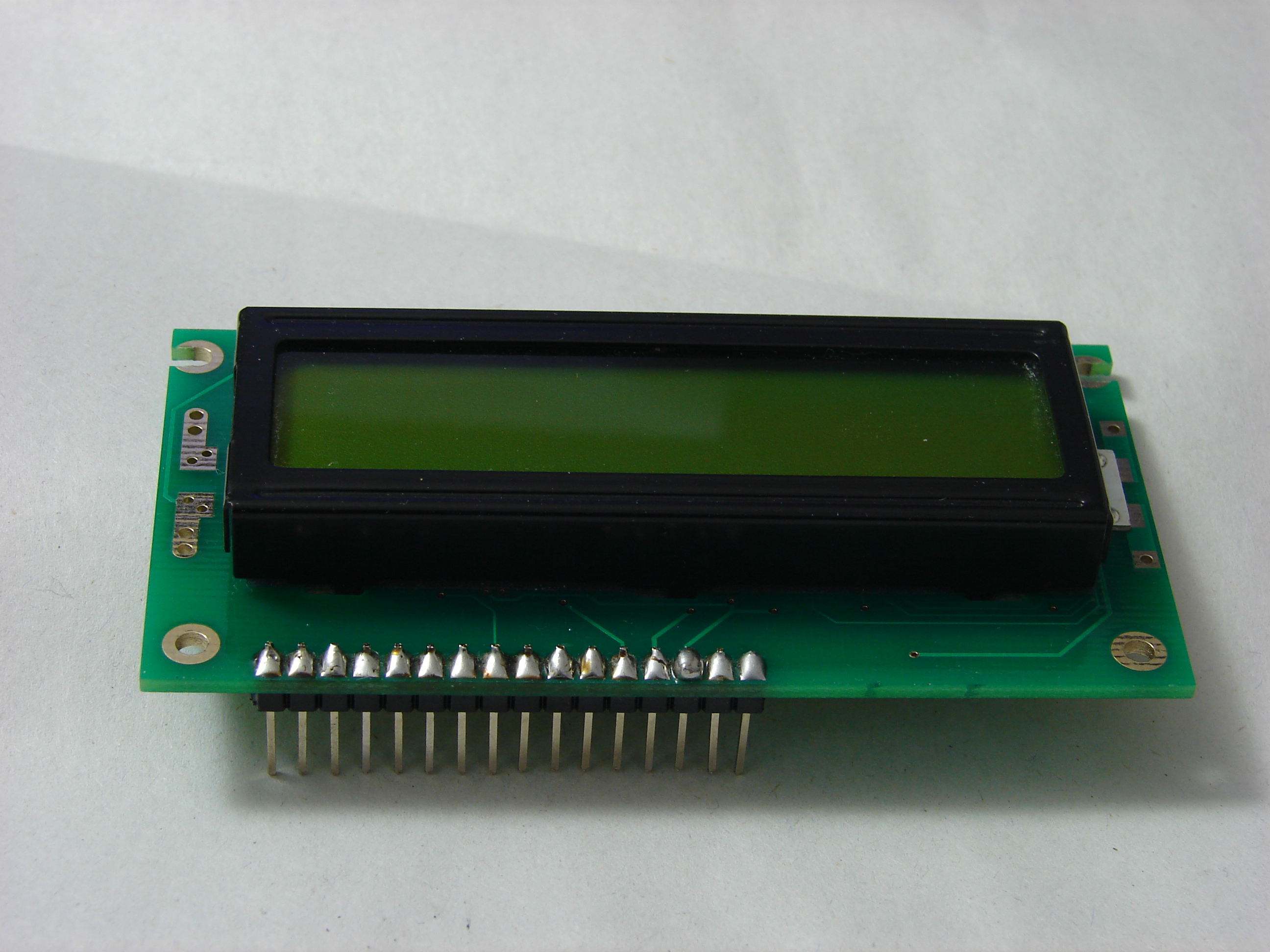

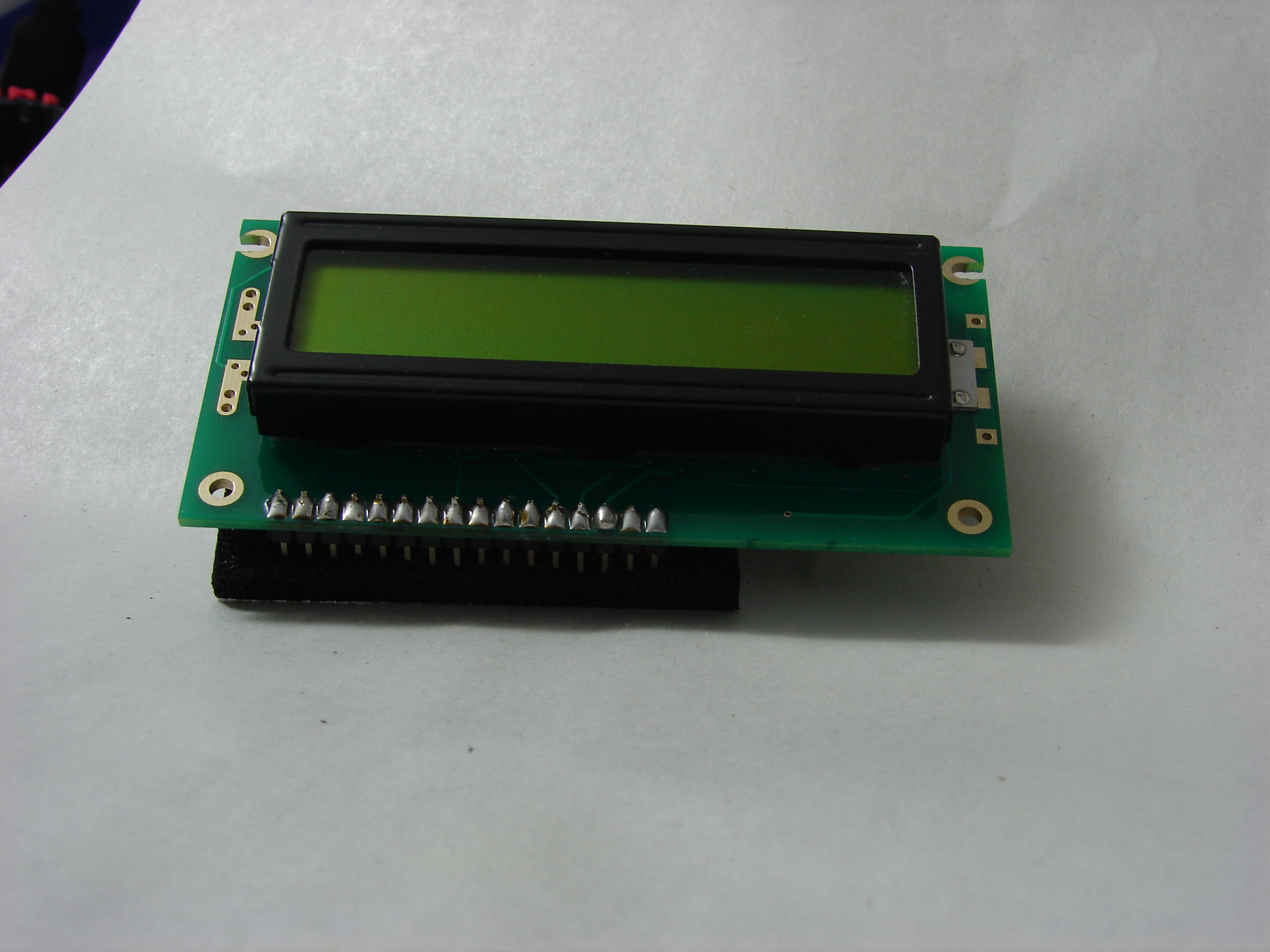

Arduino ile çalışırken en çok dikkat ettiğim konu örneklerle uyumlu ek parçalar temin edebilmek, böylece elemanı çözümlemek için zaman kaybetmemek ama herzaman bu olmayabiliyor. Biraz araştırınca arduino örneklerinde gösterilen 16×2 HD44780 LCD Ekranı bulmak pek mümkün olmadı. Öyle ya da böyle bir yolunu bulurum diyerek piyasadaki standart bir 16×2 LCD ekranı aldım ve ilk iş olarak LCD ekranın Data Sheet”ini aramaya koyuldum. Bulabildiğim sadece bir sayfadan oluşan bağlantı bilgilerini gösteren sayfaydı. İşin ehli tecrübeli kişilen için yeterli olan bu sayfa benim gibi acemiler için oldukça zorlu geçecek bir devrenin göstergesiydi. Örnekleri breadboard üzerinde oluşturduğumdan öncelikle LCD”nin breadboard”a düzgün şekilde oturtulması gerekiyordu. Bir kaç uğraşma sonunda bu işin lehim kullanmadan olmayacağını anlayıp çok uzun zamandır kullanmadığım havyamı ve lehim telimi bulup erkek header”ı LCD”ye lehimledim.

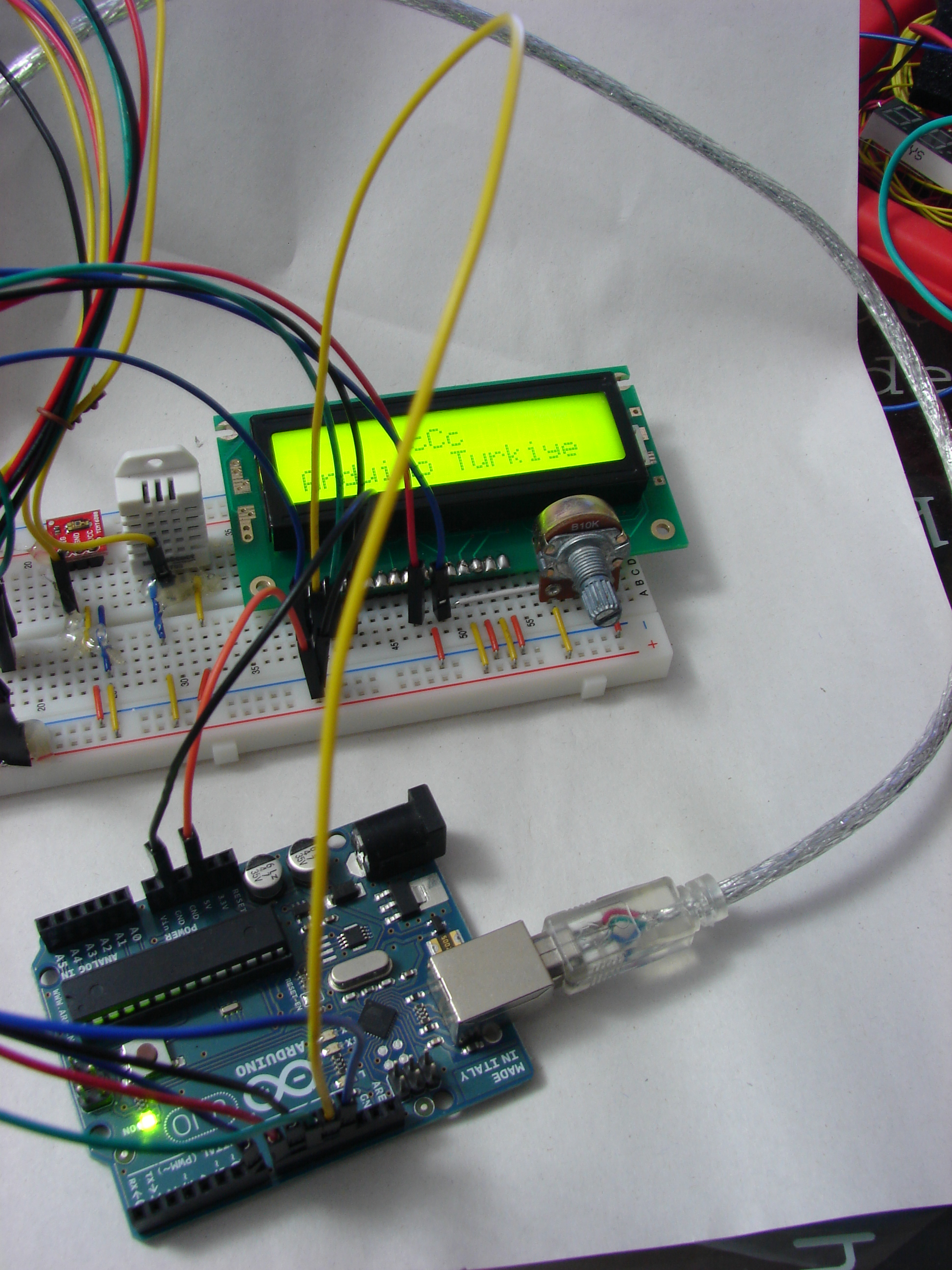

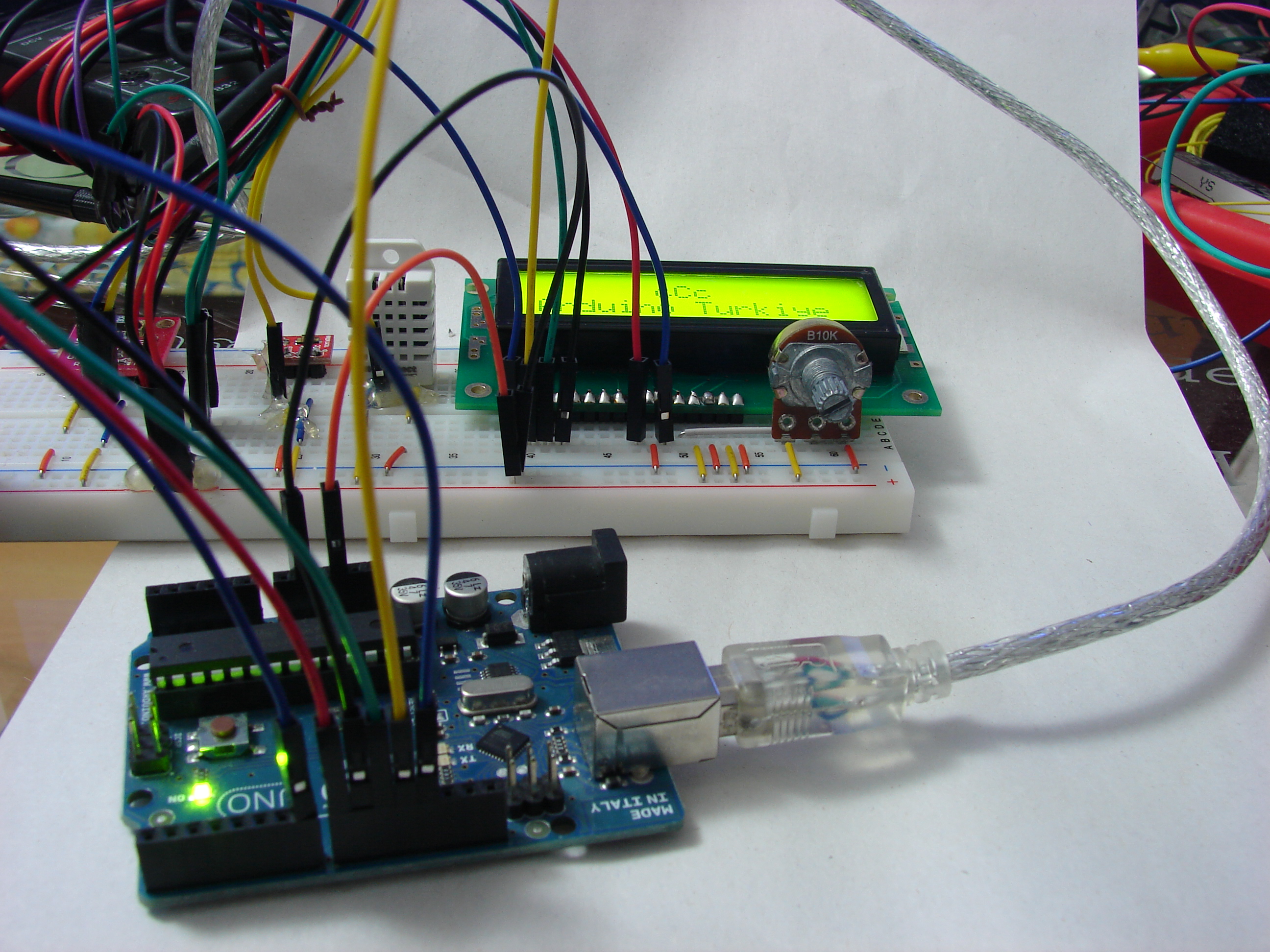

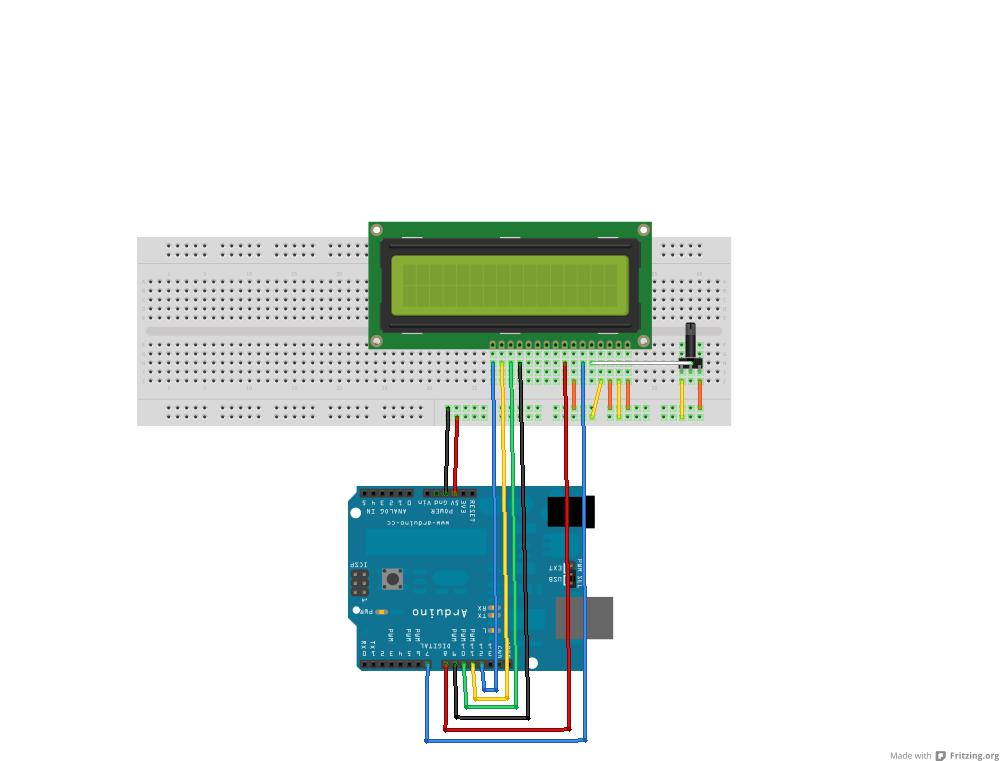

Ardından örnekteki LCD devresini kuruyoruz.

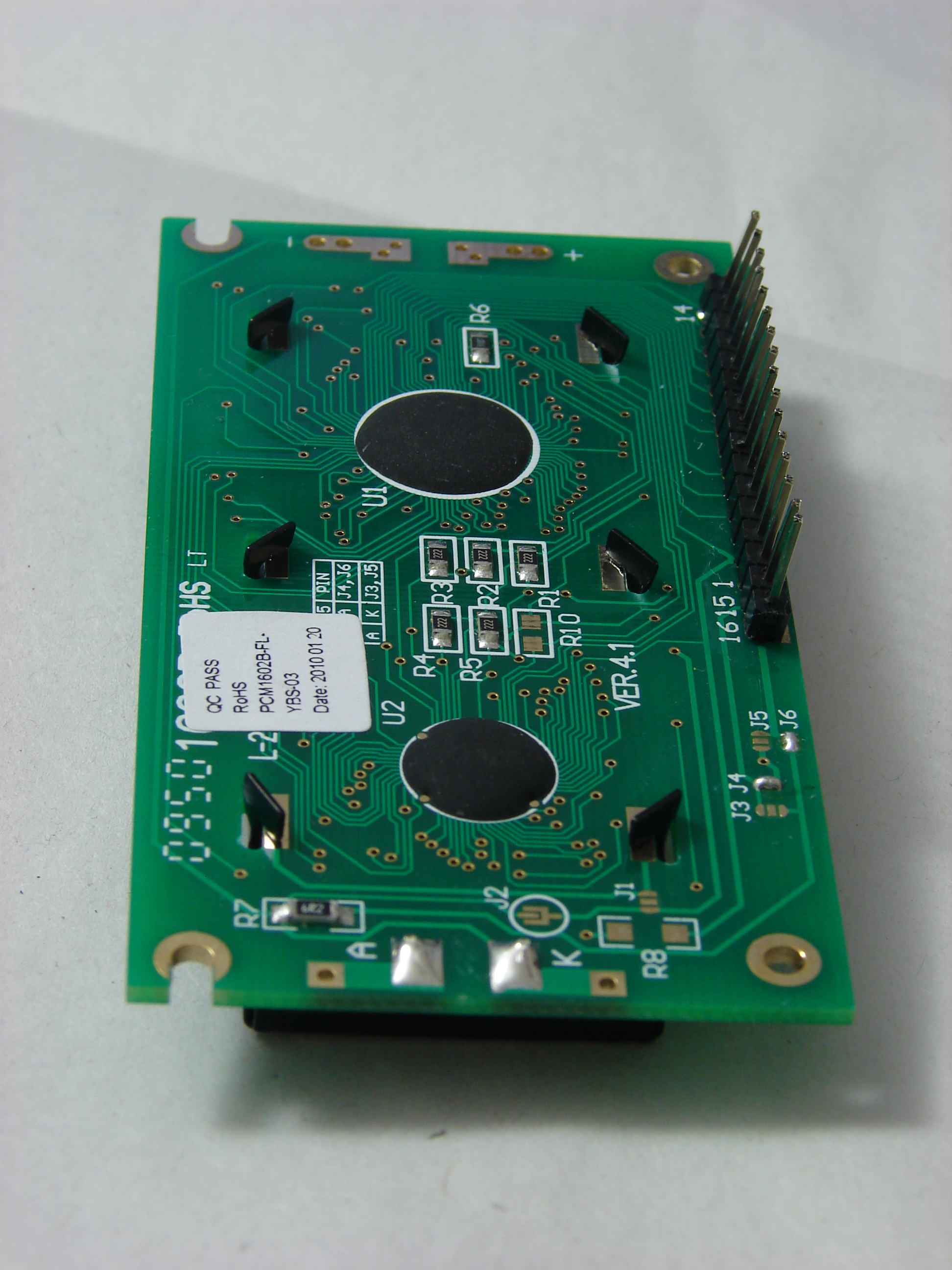

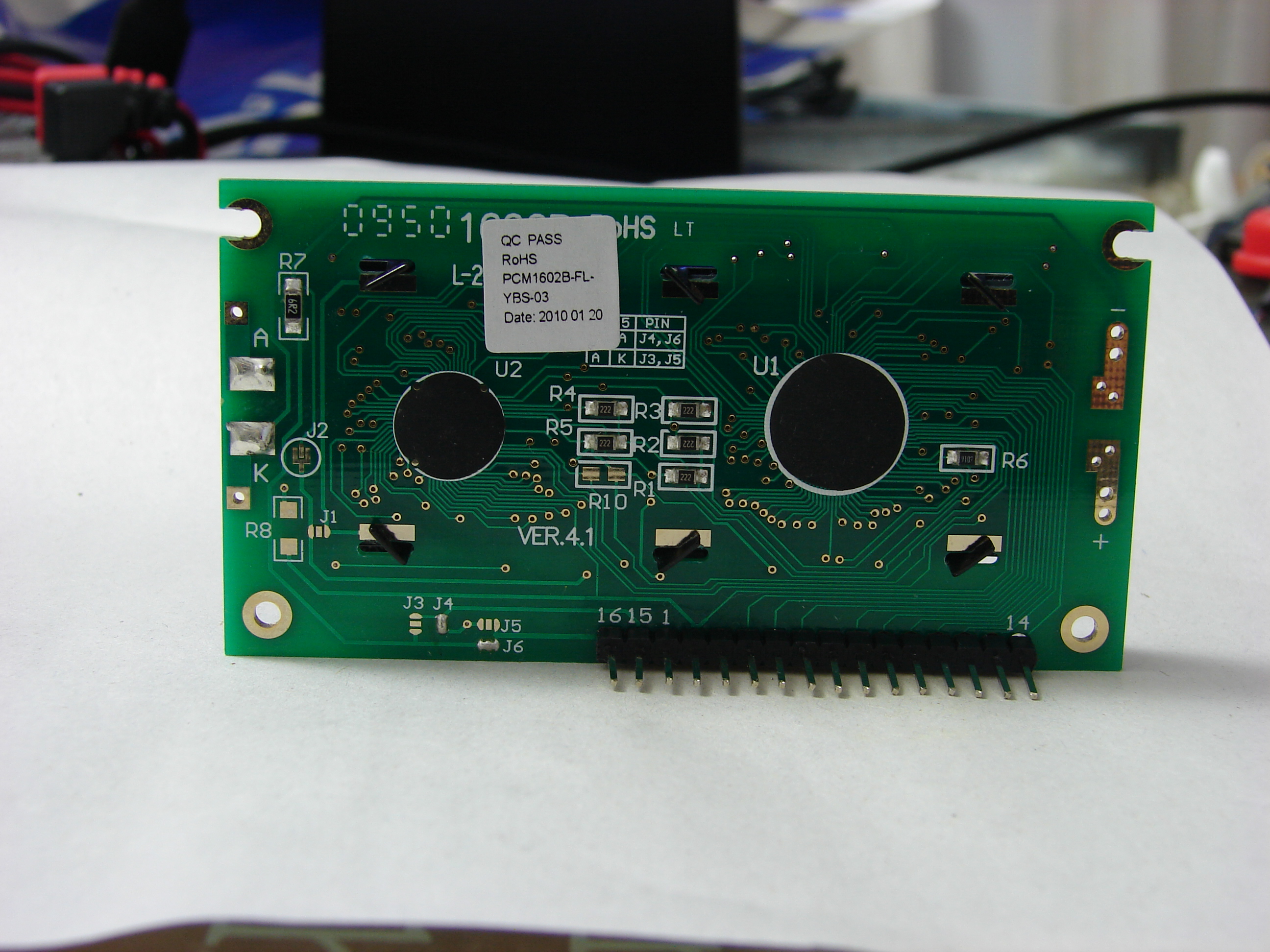

Burada dikkat edeceğimiz nokta LCD”nin pinlerinin sıralı olmaması. benim gibi sıralı olmayan şeyleri karıştırıyorsanız ekteki fotoğrafa bakarak sorunsuz şekilde bağlantıyı gerçekleştirebilirsiniz.

Yazılım yüklendiğinde LCD”de görmeyi beklediğim karakterler yerine okunamayan abuk subuk değerlerin olduğunu görünce uzak doğu ürünlerinin dışında ürün bulmanın nerdeyse imkansız olduğu bir ülkede arduino gibi tüm örnekleri amerika, avrupa piyasası ürünlerinden oluşan sistemle uğraşmanın zorluklarını düşünmeye dalıyordum ki bir örnekte farklı LCD kullanımında yapılması gereken değişiklikleri gösteren notu buldum 🙂

Kısmını

şeklinde değiştiriyoruz.

Arduino UNO - 16x2 online casino  LCD Yazılımı:

// Arduino Turkiye 16x2 LCD ornegi
#include <LiquidCrystal.h>

// Orjinal LCD Ornegindeki kısım bu sekilde degistirilmeli:
LiquidCrystal lcd(7, 8, 9, 10, 11, 12);

void setup(){
  lcd.begin(16,2);
}

void loop(){
  lcd.clear();
  lcd.setCursor(6,0);
  lcd.print("cCc");
  lcd.setCursor(0,1);
  lcd.print("Arduino Turkiye");
  delay(15000);
}

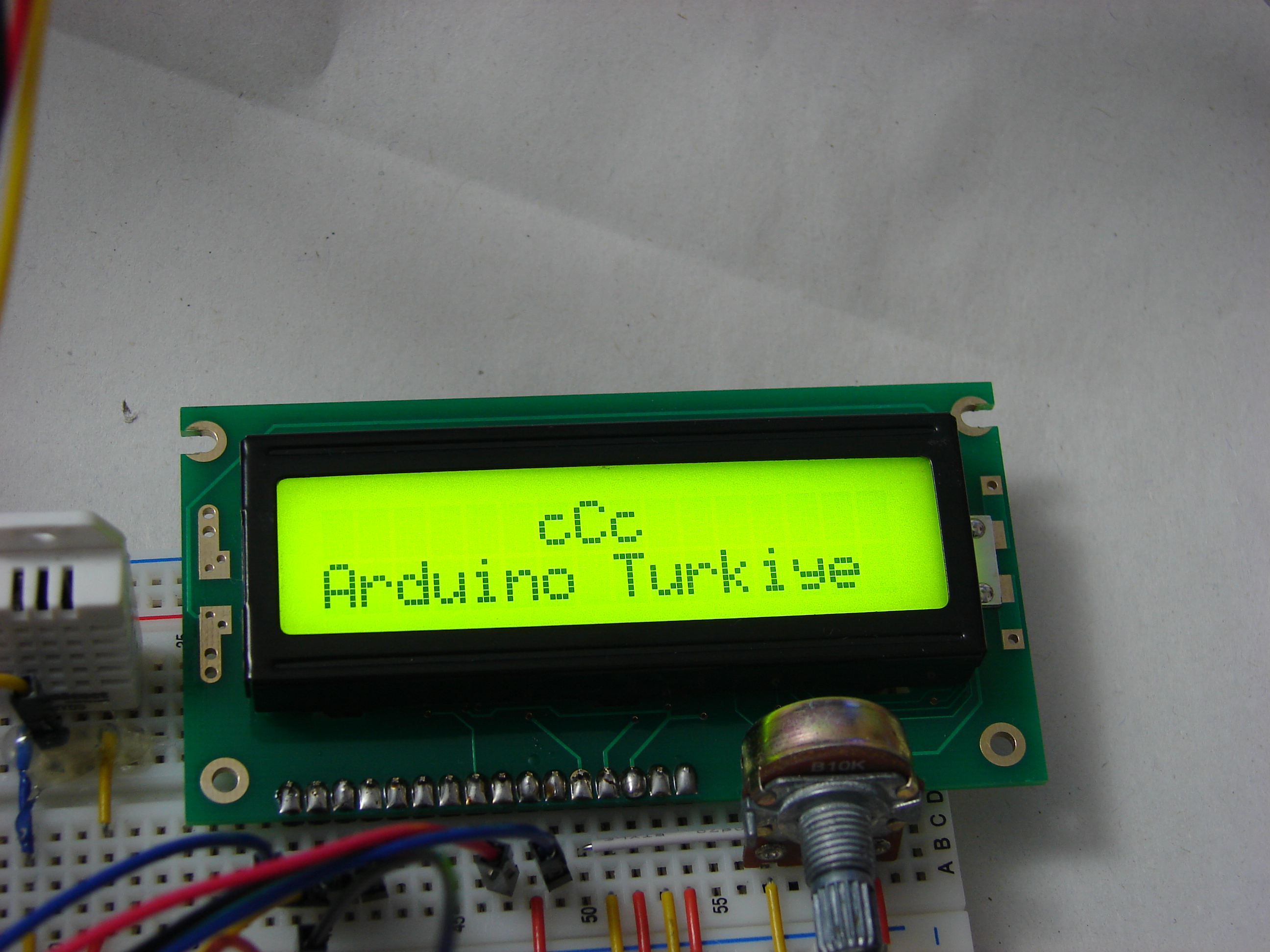

Hemen taslakta bulunan pin değerlerini değiştirip yeniden uno”ya yükledim. Ve karşımızda ilk yazımız:

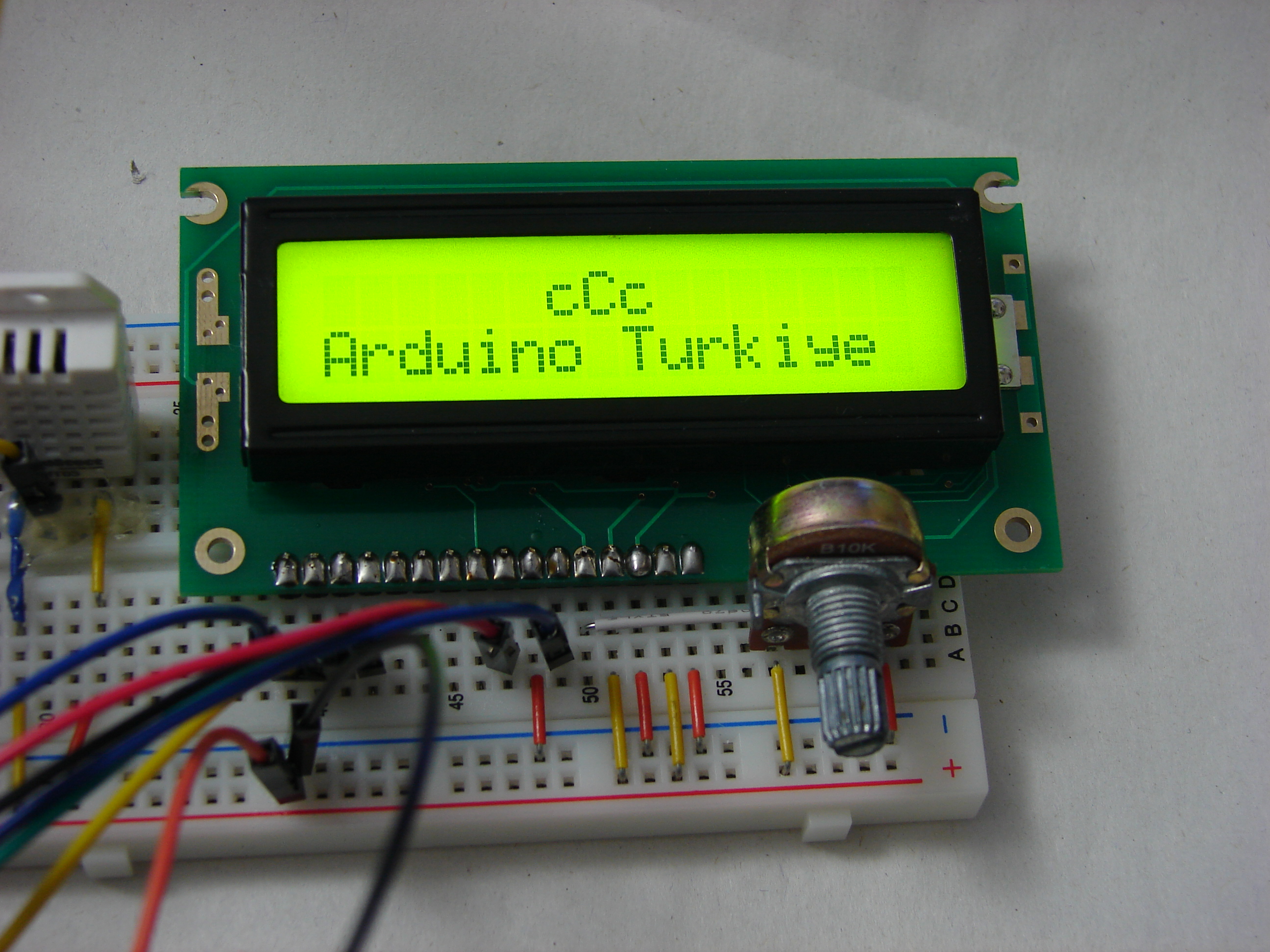

Kullandığımız potansiyometre ile yazının kontrastını ayarlayabiliyoruz. Arduino üzerindeki sensörlerden, yaptığımız işlemlerden her türlü çıktıyı 16×2 ekran üzerinde görüntülememiz mümkün. Karakter ekranın kullanımı oldukça basit. lcd.clear(); komutu ile ekranı temizliyoruz. lcd.setCursor(6,0); komutu ile imleci istediğimiz karakter kutusuna konumlandırıyoruz. Burada (6,0) değeri ilk satırın 6 karakter kutusuna konumlanıldığını gösteriyor. lcd.print(“cCc”); komutu ile imlecin konumlandığı yerden yazmaya başlıyoruz. her karakter bir karakter kutusu kullanıyor. lcd.setCursor(0,1); ile ikinci satırın ilk karakter kutusuna konumlanıyoruz. lcd.print(“Arduino Turkiye”); komutu ile ekranda Arduino Turkiye yazısını görüntülüyoruz. Standart LCD kütüphanesi Türkçe karakterleri desteklemiyor 🙂 Tabi bu Türkçe karakterleri yazamayacağımız anlamına gelmiyor. Her karakter kutusunu byte değer dizisi ile istediğimiz gibi kullanabiliyoruz. bunun için biraz kod yazmamız gerekiyor ama LCD kullanımının güzellikleri için buna değiyor.

ü harfi yazmak için örnek:
byte newChar[8] = {
    B01010,
    B00000,
    B10001,
    B10001,
    B10001,
    B10011,
    B01101,
    B00000
};

kod içerisinde her hangi bir değeri LCD”de görüntülemek istediğimizde yapmamız gereken sadece imleci konumlandırmak ve değeri lcd.print ile değerimizi LCD”ye göndermek.
