Devre Tahtası (Breadboard) Kullanımı
CoÅŸkun TaÅŸdemir // 26 Ocak 2012 // 43 yorum // kategori: Temel Elektronik
Arduino ile projeler yaparken en büyük yardımcılarınızdan birisi devre tahtası (breadboard) olacaktır. Ä°ngilizcesi “ekmek tahtası” anlamına gelse de burada devre tahtası demeyi tercih edeceÄŸim. Devre tahtası ile projelerimizi lehim yapmadan kolayca kurabiliriz. Genel olarak içerisinde birbirine baÄŸlı hatları barındıran devre tahtası üzerine elektronik bileÅŸenleri yerleÅŸtirerek projelerimizi çalışır hale getirebiliriz.

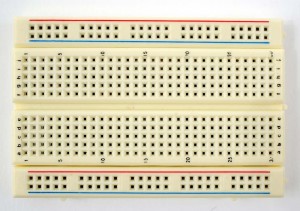

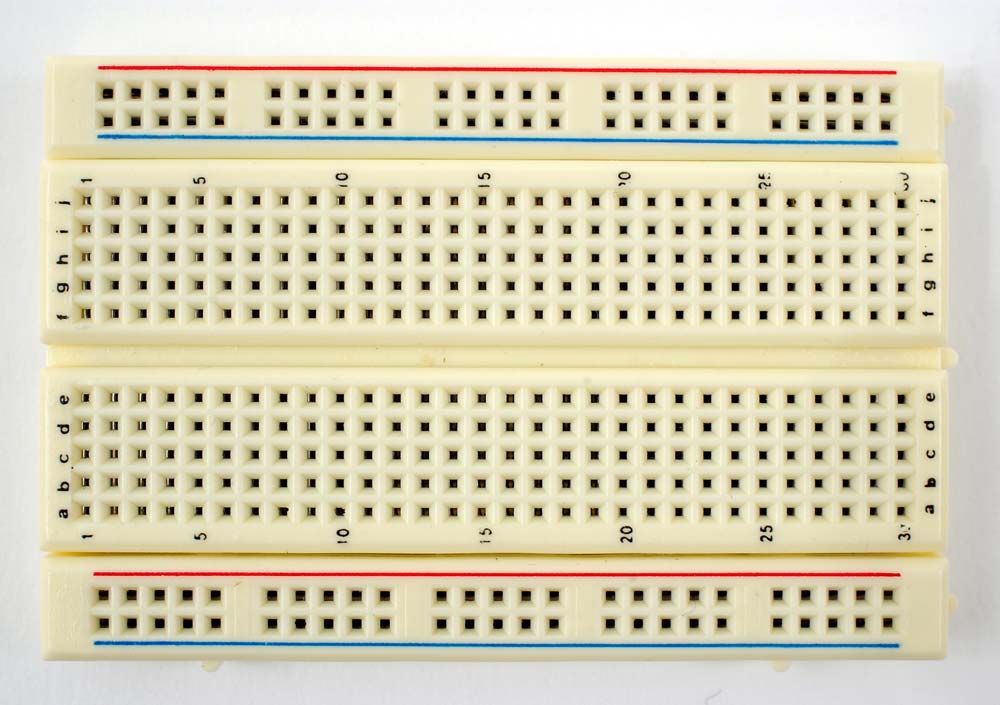

Devre tahtası üzerinde birbirne baÄŸlantılı paralel hatlar bulundurur. ÖrneÄŸin soldaki resimde görülen tipik bir örnektir (Resmin üzerine tıklayarak büyük halini görebilirsiniz). Sol ve saÄŸ yanlarda dikey olarak uzanan kırmızı ve mavi hatlar genellikle gerilim baÄŸlantıları için kullanılır. Kırmızı hatta +, mavi hatta ise toprak hattını baÄŸlayıp daha sonra devrenizin diÄŸer bölümlerinde bu hatlar üzerinden gerilimlere ulaÅŸabilirsiniz. Orta bölümde bulunan 5’li delik gruplarının her biri kendi içerisinde baÄŸlantılıdır. Yani kırmızı çizgi boyunca uzanan her bir delik kısadevre durumundadır. Dolayısıyla aynı sıradaki deliklere oturttuÄŸunuz komponentler birbirine baÄŸlanmış olur. Deliklerin her biri A,B,C,D,E,F harfleriyle belirtilmiÅŸtir. Ayrıca sol taraftaki numaralar da delik gruplarını ifade etmektedir.

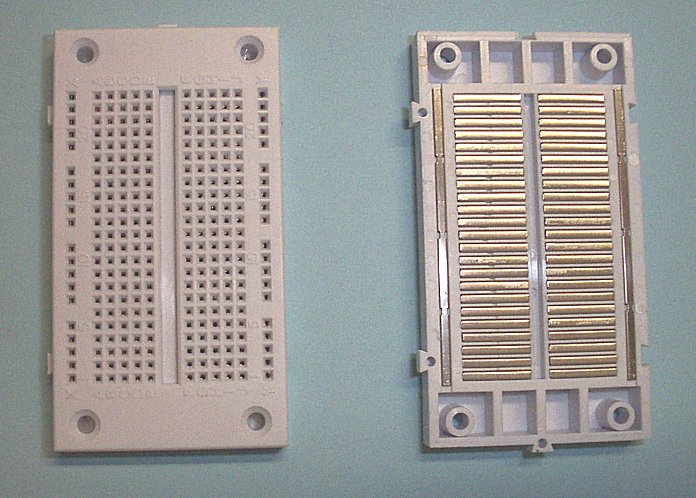

Aşağıdaki resimde de küçük bir devre tahtasının içi açık halini görebilirsiniz. Gördüğünüz gibi paralel gruplar tek bir parça halindeki metallerden oluşturulmuştur.

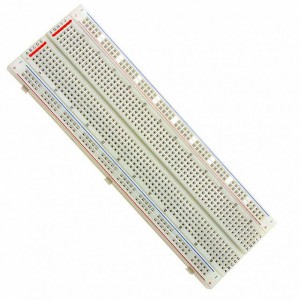

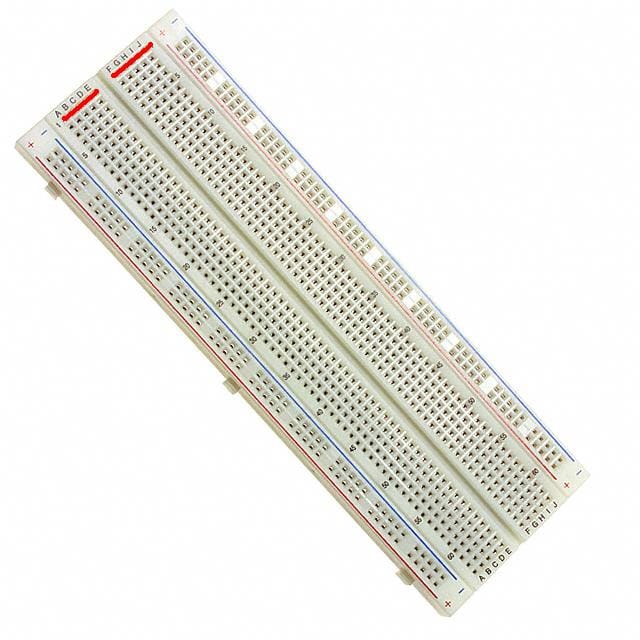

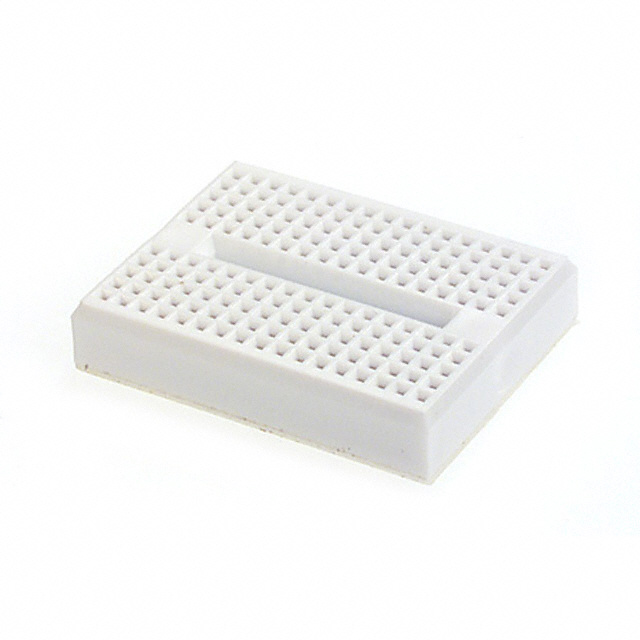

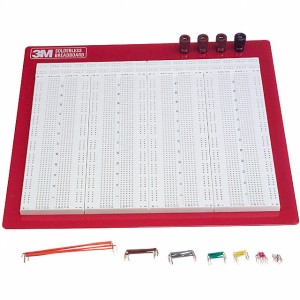

Devre tahtalarının değişik boyuttaki türleri olsa da temel özelliği aynıdır.  İhtiyacınıza ve kurmak istediğiniz devrelerin boyutlarına göre değişik tipte devre tahtalarını piyasada bulabilirsiniz.

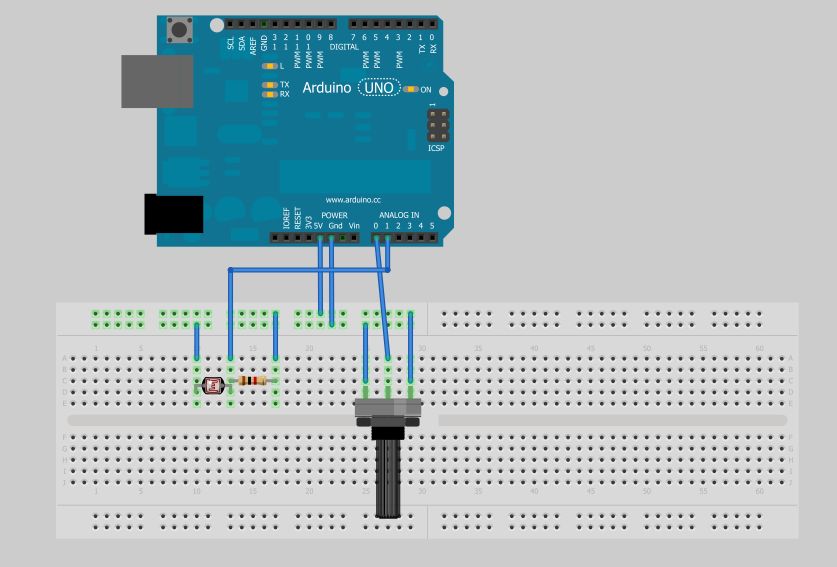

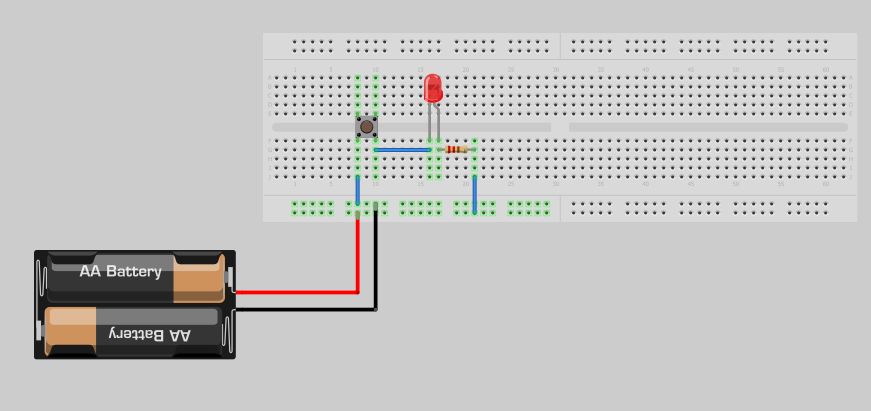

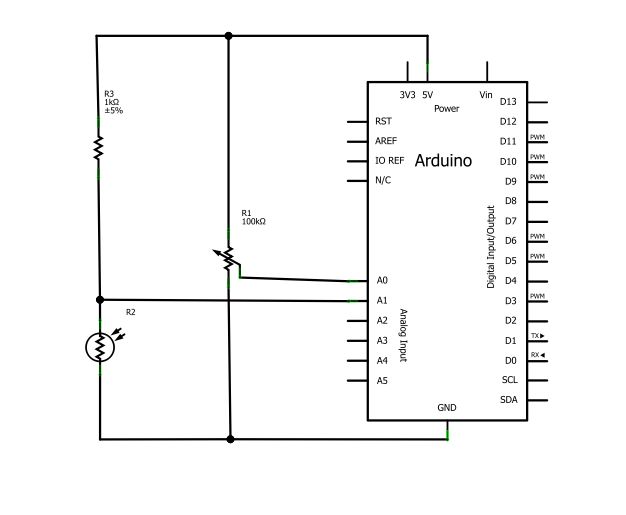

Aşağıda basit devre örneklerinin devre tahtası üzerinde nasıl kurulduklarını görebilirsiniz (Devre çizimleri için Fritzing yazılımı kullanılmıştır):
