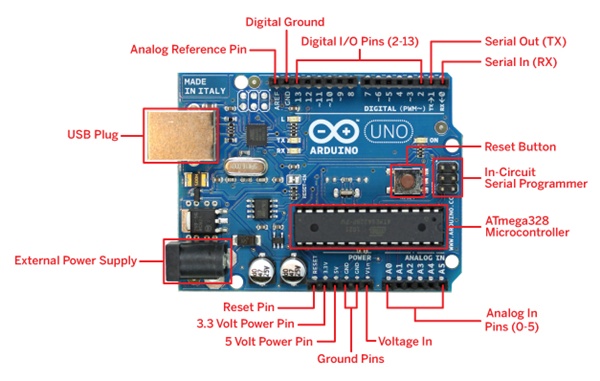

Arduino Uno
Hakan İyice // 8 Ocak 2012 // 347 yorum // kategori: Arduino ÇeşitleriATmega328 işlemci kullanan Arduino çeşididir. 14 dijital giriş/çıkış pini bulunur, bunlardan 6’sı PWM çıkışı olarak kullanılabilir. 6 analog giriş pinine sahiptir. 16 MHz kristal osilatörü, USb bağlantısı, 2.1mm güç girişi, ICSP başlığı ve reset butonu vardır. Mikroişlemciyi destekleyecek herşeye sahiptir. Çalıştırmak için DC 7~12V güç kaynağına bağlamak yeterlidir.
Etiketler: Arduino UnoMikro denetleyici: ATmega328
Çalışma gerilimi: 5V
Tavsiye edilen besleme gerilimi: 7-12V
Besleme gerilimi için alt ve üst sınırlar: 6-20V
Dijital giriş/çıkış pinleri: 14 pin (6’sı PWM)
Analog giriş pinleri: 6 pin
Giriş/çıkış pini başına akım: 40mA
3.3V pini için akım: 50mA
Flash: 32KB (0.5KB bootloader için kullanılır)
SRAM: 2KB
EEPROM: 1KB
Saat frekansı: 16MHz
[…] Arduino Uno […]
[…] kartları üzerinde Atmel firmasının çeşitli mikrodenetleyicileri bulunuyor. Arduino Uno, Mini gibi modellerde Atmega328p’yi görüyoruz. Eğer Atmega 328p hakkında daha […]
Hocam arduino uno kartıyla piyano merdiven yapmayı planlıyorum. Piyano kodu ve çalışması kısmını halletmeye çalışıyorum. Ancak piyano merdivende ayak basılan merdivende şerit led yanmasını istiyorum. Şerit led 12 v ile çalışıyor ve ben arduino uno dan 12 v alamıyorum. Bunun için yöntem önerebilirmisiniz? İyi çalışmalar…
2. resim en sağdaki şema.
http://arduinoturkiye.com/arduino-temel-baglantilar-arduino-basic-connections/
Merhaba hocam 33,240 ohm arası çalışan değişken direnç ile 0,10volt elde etmek istiyorum arduino ile nasıl bir programlama yapacağımı bilmiyorum yardımcı olursanız çok memnun olurum.
Saygılar.
biraz daha açıklarmısınız.
0,10 volt çalışan Yakıt tankı göstergesi var 33,240 ohm çalışan yakıt şamandırası var
12/24 volt besleme var 10k lık potansiyometre ile 5 voltluk Led i dimer yaptırabiliyorum
33/240 ohm la bu işlemi yapamadım.
hocam merhaba lm35 sıcaklık sensörünün bağlantılarını yaptığım anda arduinom kapanıyor ışıkları sönüyor bunun sebebi nedir, sorun arduinoda mı yoksa sensörde mi? ( bağlantıları doğru yaptığıma eminim ayrıca aynı durum 5 voltu doğrudan gndye bağladığımda da oluyor)
lm35 bozuk yada ref gerlimi kısa devre oluyor bir şekilde şemanızı kontrol edin her ihtimal lm35 i değiştirin.
lm35 sıcaklık okuma için hiç güzel bir sensör değil yaa.
Arduino’yu 12 V Lİ-PO pil ile nasıl besleriz? Güç girişi adaptör girişi tarzında
normal adaptör girişinden beslersin de verimsiz olur Li-po nasıl 12v olmuş onu ben anlamadım lityum piller 3.6v olur 4 tane pili seri bağlayıp 12v mu elde edilmiş acaba? uno kartı 12v tu 5v ta düşürüp öyle kullanır aradaki 7v fark ısıya dönüşür. en mantıklısı 3.6v lityum pilden 5v elde edip bununla uno yu beslemek olabilir. dc-dc step-up ve lion-charger IC diye google da aratın işe yarar birşeyler çıkar…
uno aracılığı ile ses detektörü yapmaya çalışıyorum, her ses duyduğunda sesin saatini kaydetmesini istiyorum. daha sonrada bu seslerin dağılımını grafiğe dökmek istiyorum. kendi ide sinden yazılan kod yerine node.js kullanarak java kodlarla browser üzerinden bağlantı kurarak yapmak konusunda ne düşünüyorsunuz? mantıklı mı? bir arkadaş bu sayede realtime grafik çizdirme işi yapılabileceğini söyledi, ben normal ide ile yazılacak kodla da realtime grafik olanağı olacağını düşünüyorum
İyi günler ben bi proje yapıyorum güneş enerjisi ile takip solar sistemi ben bütün enerjiyi güneş enerjisinde yapcam şimdi arduinoya dediğiniz gibi bi tane 3.6 voltluk lityum pille arduinoyu çalıştırabilirim ama ben arduino üzerinden 2 tane s90 servo motor kullancam bi tane 3.6 lityum piliyle servo motorun 2 sinide çalıştıra bilirmiyim
güçlü bir powerbank alın 5v çıkışndan arduıno ve servoları çalıştırın.
Hocam bn direk arduinoyla 2 step motoru çalışmaya kalktım motorlar nedense çalışmadı bn 12volt 1.5w güneş enerjisiyle 7805 enyegreyle 5 volta dönüştürsem sonra servo motorların 2 sini çalıştırsam sonra 7805 entegreden 2 tane ek alsam ve 2 tane ayrı lityum ion pil max 4.20v kulansam tabi önünde tp4056 şarj devresi kullancam birincisinde arduinou beslersem ikinci pillede bi dc motor 3 volt falan kullansam çalışırmı motorlar , verim alabilirmiyim
Kafaya goremi is yapiyorsun yoksa ornek aldigin bir proje varmi bilmiyorum ama olmaz oyle
Hocam merhaba. Bir arduino karta en fazla kaç motor veya röle bağlanabilir? Üzerindeki çıkışların haricinde bu sayı yükseltilebilecekse nasıl yapılabilir? (Vaktinizi alacak bir konuysa kaynak ya da en azından nereden başlayabileceğim hususunda bilgi verseniz de olur).
merhaba bunun tek bir cevabı yok. motor servo ise çözumu başka, motor dc ise başka ac ise başka step ise başka çözumu var, bence ılerlemenız ıcın yapmayı dusundugunuz projede kullanacagınız motor tıpınden bir tanesini ve unoyu alıp çalıştırmayı denemenız ve ogrenmenız. port genisletme cozumu var tabıkı ama genelde motor suruculerı dırek porta ulaşarak çalışmak uzere yazılıyor arada port genısletıcı oldugunda bır cok ayar ve komut ıle bu komutlar yenıden yazılması lazım bunu ılk başta sızın yazabılecegınızı sanmıyorum. adım adım ılerleyın.
şoyle bır arama yapabilırsınız ama işinize yarayacagını sanmıyorum
https://www.google.com/search?q=arduino+port+expander&oq=arduino+port+exp&aqs=chrome.1.69i57j0l5.7749j0j7&sourceid=chrome&ie=UTF-8
9v luk Dc motor uygulamamda sizce nasıl bir besleme kullanmalıyım?
arduino ile beraber adaptor verilmişse genelde 12v 1A lik oluyor, sizin motorlar 9V sa araya bir gerilim regulatörunu soğutucuya bağlayarak ve 12v adaptorden beslemenız mumkun olabılır (16.resımde regulator şemesı var 7805 yerıne 7809 kullanın http://arduinoturkiye.com/arduino-temel-baglantilar-arduino-basic-connections/)ama motorun çekeceği akım çok fazlaysa arduinoya voltaj yetmeyip kendını resetleyebılır.
motoru direk pinlere bağlamayın (5.resimde http://arduinoturkiye.com/arduino-temel-baglantilar-arduino-basic-connections/ sol tarafta) motoru transıstorle sürün yada motoru role ile de sürebilirsiniz ama role bobını de hesaba katın 100ma de fazladan röle çeker…
Merakımı uyandırdı ; 9V 1A lik bie DC motor ne kadar torq üretebilir?
http://www.robotiksistem.com/tork_nedir_tork_hesaplama.html
Tork, motordan hareket parçalarına (tekerlek, dişli, palet…vb) iletilen itme kuvveti ya da dönme momentidir. Şekilde gösterildiği gibi bir motorun şaftına bağlı bir tekerleğin bulunduğu bir düzenekte tork, kuvvetin motor şaftına olan uzunluk ile çarpımına eşittir. ( T = F x d ). Torkun birimi Newton metredir (Nm).
Bir motorun gücü o motorun torkunun açısal hızı ile çarpımına eşittir. ( P = T x w ) Motor gücü (P), motora uygulanan voltaj ile motorun çektiği akımın çarpımına eşittir. ( P = V x I ) Açısal hız ise motorun frekansının ( motorun bir saniyede tamamladığı tur sayısının) pi sayısı ile çarpımının iki katıdır. ( w = 2 x pi x f )
Arduino Uno analog girişlerine maksimum kaç volt verebiliriz ?
Arduinoyu kaç volt ile besliyorsanız okadar verir. Veya max 5volt.
harici bir kaynaktan analog giriş yapıyoruz potansiyometre gibi besleme gerilimi +5 volttan daha yüksekde olabilir o yüzden max giriş değeri lazım
Merhaba Mesela ben 9v ile besliyorum analog girişlere direk olarak 0-9v arası dc gerilim vererek analogread ile olkuyabilir miyim benim için önemli bir soru bu ?
5 volttan fazla veriesen çok güzel yakarsın o pinleri veya komple işlemcide yanabilir. öyle olmaz. iki direnci gerilim bölücü olarak bağlayıp orta noktasında adc ye bağlarsan olur. şema şöyle [9v]—[3.3k]—[adc]—[3.3k]—-[gnd] bu şekilde bağlarsan herşeyi 2 ye böler 10v verirsen 5v okursun 9v verirsen 4.5 volt okursun. andridli bir telefonun varsa elektrodroid programını indir orada gerilim bölücü hesaplamaları var. foruma da gel oradadan sor sorularını daha hızlı yardım alırsın.
2 dirençle gerilim bölücü yap oranla girişleri 220v bile ölçersin.
mesele 220v—–>—–[100k]—-(adc ya çıkış)—-[1k]—gnd. adc ye çıkışta oran 1/100 olduğundan 220 volt geldiğinde 2.2v olarak olarak okuyacaksın analog okumada sonra bunu program içinde 100le çarparak gösterirsen 220v görünür. (GEREKLİ YÜKSEK GERİLİM GÜVENLİK ÖNLEMLERİNİ ALMANIZ LAZIM ÖLÜM TEHLİKESİ VARDIR) girişi 1n4004 gibi bir diyotla yarım dalga da olsa doğrulmanız lazım ve bu doğrultma çıkışında da 400v 1uf bir kondansator olmasında fayda var. elektrık fazının birini direk gnd ye bağlayacağınınzdan elektrıksel olarak GARANTİLİ ÇARPILMA RİSKİ VARDIR GEREKLİ YALITIMLARI YAPINIZ. ohm kanunu orta bir fen dersinde göstermişlerdi…
iyi geceler ömer hocam. 220 volt cihazlar için akın sensörü başlıklı bir bitirme tezim var. hocam yorumunuzu okudum. bundan nasıl faydalanabilirim bana yardımcı olabilirmisiniz. Arduino ile onu nasıl yapabilirim
verdiğim örnek gerilim ölçme için akım ölçme için ya bir opampla akım gerilim dönüştürücü kuracaksın yada en kolayı direncnetten acs712 modul alacaksın(http://www.direnc.net/ACS712-AKIM-SENSORU-5A-5A-MODUL,PR-24186.html) bu modul içinden geçen akımı voltaja donusturur bu modulun çıkışını adc ile okuyup ne kadar kım cektıgını hesaplayacaksın. acs712 akımın geçiş yonunude tespit eder hiç akım çekmezse 2.5 çıkış verir 2.5A çektiğinde yaklaşık 3.3v çıkış verir sensorun uclarını değiştirisen 1.250v çıkış olçersin acs712 datasheetını bir oku anlarsın. yapamazsan foruma gel sor.
bu acs712 serisinin -30+30 amper olan ceşidi de var +-5 amperden bi farkı var mı tesekkürler
30 amper olanda fiziken çekeceği akıma göre optimize edilmiş bir kılıfı oluyor 30 amper akan yere 5 amper koyarsan su olur akar taktığın sensor. okuma yontemi ise aynı ama okuma hassasiyeti farklı olabilir datasheete bakın daha iyi olur.
Bu işlere yeni başlayan arkadaşlar 220 volt şehir şebekesinden uzak dursunlar, sitemiz sorumluluk kabul etmez 🙂
x,y ekseni üzerinde 2 adet step motorla hareketi yönetmek istiyorum.arduino uno ile bunu yapabilir miyim?yani bir a4 kağıdı üzerinde tüm noktalar üzerinde hareket etmek istiyorum.
yaparsın arduino cnc diye aratırsan çok örnek gelir. http://www.instructables.com/id/CHEAP-ARDUINO-CNC/?ALLSTEPS
Merhaba omer hocam.Sorum şu: Ben Telefonla uzaktan kontrol sistemi yapiyorum. Bunun icin Telefon kukaklik girişini BCD kod donuşturucu MT8870 entegeye bagladim. Bu entegrenin 4 tane olan Q cikişlarini Arduino unoya baglamak istiyorum. Fakat Q cikiş gerilimleri 1.88 volt civarinda. Arduino nun calisma gerilimi ise 5 volt. Bu şartlarda çözüm yolu nedir? Cevabiniz icin şimdiden sagolun.
şurada q1-q2-q3-q4 çıkışlarını 74Ls04 le sürmüşler birdene http://www.worldofmcu.com/2013/06/mobile-controlled-automation-using-arduino.html 74LS04 bulamazsan cd7004 kullan voltaj yine yetmezse 7404lerin çıkışlarını 10k dirençle + ya doğru çek…
Sagolun hocam. Biraz gec gordum cevabinizi kusura bakmayin. Hocam bir prolem daha var. Arduino’da COM belirleme yaparken COM4’ü seçtim. Fakat ne yaptimsa Com4 haricinde başka coma bir türlü ayarlayamadim. Sürekli COM4’ü gösteriyor. Bilgisayarda hangi USB’ye taktiysam olmadi.Programi kaldirdim yeniden kurdum, lakin yine olmadi.
usb comm port numarası değiştirme
http://answers.sensorysoftware.com/answer101.htm
http://cedrus.com/support/rb_series/tn1045_usbport_win.htm
1-ARDUİNO UNO önerildi bana bunu yapacağım robotun kolunda kullanacağım denilenlere göre yukarı aşağı yapmasını sağlayacakmış dorumudur.
2-Türkiye Ankara da yaşıyorum nereden alabilirim.
robota sıra gelen kadar yapmanız, öğrenmeniz ve denemeniz gereken çok şey var. kolay gelsin. neden böyle bir cevap yazdığımı sitedeki yazıları ve forumun son 2 aylık geçmişini ve robot yapımı ile ilgili konuları biraz kurcalarsanız anlarsınız.
Merhaba Ömer hocam. Önceki sorularima verdiginiz cevaplar icin teşekkur ederim. Bana yardimci oldunuz. Şimdi yeni bir probkemle karşi karşiyayim. Problem şu:
Atemega 328p-pu pic’i kullanmam lazim. Ve dedim ki ben bu pic arduino uno’ ya takarak programlarim. Yani uno yu programlama karti olarak kullanirim dedim. Uyguladim fakat programo atmadi. Tx ve RX ledlerinde bir degişim olmadi. Şöyle bir ayrinti var. Arduino uno’nun kendi pic’inde 1403 şeklinde bir sayi var. Benim aldigim pic de ise 1418. Acaba bundan dolayi mi olmadi. Çözüm nedir hocam?
atmega328p-pu atmel in ürettiği bir işlemcidir pic de microchip firmasının çıkardığı başka bir işlemcidir bunu baştan bilelim birbirlerinin yerine kullanılamaz intel ve amd işlemciler gibi düşünelim durumu.
soruna gelince uno borduna boş yeni bir atmega328 koyup programlamak istediğini anlıyorum bu şekilde yapılmıyor bu işlem. boş bir atmega328p ye bootloader attığımızda arduino haline dönüşür. bunun için normal çalışır haldeki uno nun bazı pinlerini breadboard uzerıne kuracağımız bir devreye bağlayarak boş atmega328 lere bootloader yukleyebiliriz. nasıl yapıldığı şurada http://arduino.cc/en/Tutorial/ArduinoToBreadboard anlatılıyor.
sorunun sonunda bahsettiğin 1403 1418 gibi numaralar işlemcinin uretım tarıhı ile alakalı numaralardır 2014 yılı 3.haftada uretılmış, 2014 yılı 18.haftada uretılmiş gibi bir anlamı var…
Iyı günler Hocam Ardunıo unoyu normal modem adaptörü output(9V-850mA) ıle besleme yapabılır mıyım?
Veyahut uno üzerındekı boardda pılle besleme yapabılır mıyım?
adaptör gücü sınırda görünüyor unoya motor gibi güç çeken şeyler bağlayacaksanız yetmez ama normal programlar çalışır. pil bağlayacaksanız en az 7v ve üstü olması lazım ve yine adaptör girişinden girmeniz lazım. veya arduino pinlerineki +5v noktasına +5.00 v güç kaynağı bağlarsanız çalışır. pinde voltaj girişinde 5v üstüne kesinlikle çıkmayın bord komple yanar.
Merhaba hocam ben lm35 ile fan hızını azaltıp çoğaltmak istiyorum.Bunun yazılımını nasıl yapabilirim,bana bu konuda yardımcı olabilirmisiniz..
lm35 sıcaklığa göre analog çıkış üretir yani arduinoda analogread ile okuyabilirsin, gelen voltaj değerini lm35 datasheeten bakarak karşı gelen sıcaklık değerini hesaplayacaksın. forum kısmımıza da gel oradan da yardım gelir sana. şu örneğede bir bak http://www.instructables.com/id/ARDUINO-TEMPERATURE-SENSOR-LM35/
Lm35’den gelen veriye göre sıcaklık yüksekse fan düşük ise ısıtıcı çalıştırıyorum. Sistem Lm35’ten okunan verilere göre doğru çalışıyor ancak LM35 Fan çalışmaya başladığında sapıtıyor 20 derece okuyan sensör bir anda 10’lu derecelere düşüyor ya da 40’lı derecelere çıkıyor. Lm35 bozuk olsa fan çalışmıyorken de yanlış değeri okumalı diye düşünüyorum o yüzden sorunu bir türlü bulamadım. Bu sorunu nasıl çözebilirim.
fan ve ısıtıcı devreye girince beslemen yetmiyor voltaj düşüyor lm35 in ürettiği voltajda düştüğü için sapıtıyor devren. fan ve ısıtıcıları harici bir kaynaktan besle ama devrelerin gnd leri ortak olacak…
Arduino unoyu sensor olarak nasıl kullanarım (ping)açısından
kullanamazsın
arduino etrhernet shield işini görür. ping atarmı bilmiyorum ama tcp/ip protokolu ile ietişimi kurar veri alıp verebilir
aurdino ile wi fi li terazi projesi yapmak istiyorum analog sinyali digitale çevirip wi fi ile yollayayıp tekrar aynı bilgiyi alıp ekranda ağırlık olarak göstermek istiyorum mümkünmü?
mümkün. terazide kullanılan loadcell kullanacaksın, wifi moduller biraz pahalı gelebilir kullanımı da zor gelebilir bluetooth modul kullanman nispeden daha kolay gelebilir. forum kısmımızdan da sorular sorabilirsin.
Merhaba,
Ben arduino ile batarya yonetim sistemi (battary managment system) yapacagım nasıl yapacagım konusunda yardımcı olursanız sevinirim.
Tesekkurler.
forumadan sorarsanız daha kolay yardım alabilirsiniz…
İyi günler arduinoya yeni başladım.Birkaç sorum olacak yardım ederseniz cok mutlu olurum.
1.Arduino uno 5V ile çalışmıyor mu? O zaman Her pine nasıl yetiyor o 5V paralel bağlı mı düşünmeliyiz pinleri.
2.Sorum arduino üzerinde POWER kısmı var onun üzerindeki pinleri tam olarak anlayamadım ne işe yaradıklarını.
3.Sorum ledi butonla yakma bölümünde powerdaki 5V gerilim breadboarda veriliyor.Powerdaki 3.3Volt birlikte bağlandığında 8.3V mu gösterecek.Birde powerdaki 5V u versek breadboarda ne işimize yarayabilir.
4.Sorum bu powerdaki 5V ,3.3 V regüle edilmiş bağlantı vs deniyor.Bu ne anlama geliyor.
merhaba hocam benim sorum analog veri okumayla ilgili olacaktı. 0-5 volt arası AC bir gerilimi analog girişlerle okuyabilirmiyiz.Birde voltaj değeri mV değerlerinde de okumasını istiyorum. Bunu nasıl yapabilirim.
şuradan başlayın analogread örneği işinize yarar http://arduinoturkiye.com/arduino-ogrenirken-yol-haritasi-1/
“Arduino UNO R3 – DCCduino” ile “Arduino UNO R3” arasında ki fark nedir ? Neden DCCduino olunca fiyatlar yarıya iniyor ?
yeni başlıyorsanız uno r3 ile başlayın. farklı isimlerdeki ürünlerde mutlaka maliyet düşürücü olarak farklılık vardır . orjinal ürüne fazladan ödediğiniz birkaç kuruş test maliyetleri ve düzgün bir üretimin garantisidir ayrıca arduino geliştirilmesi de bedava değil bunun içinde yardım etmiş oluyorsunuz, çinden biraz daha ucuza getirebileceğiniz alabileceğiniz ürünlerde hiç bir geliştirme maliyeti yok malzeme ve dizgi maliyetine 3-5 dolar koyup test etmeden piyasaya sürülür parayı onlar kazanır derdi sorunu siz çekersiniz. bu sistemde ilerlerledikten sonra seri üretime geçmeyi düşünürseniz o zaman gerçekten üretim maliyetleri konusunda endişe duymanızda fayda var.
Hocam ben çizgi izleyen robot yapmaya çalışıyorum. Sistemi bilgisayara bagli çalıştırdim ve montajı yaptım. Ancak aynı devre 9V pil ile çalışmadı. Arduino ve sürücü kartı çalışıyor ancak motorlar dönmüyor. 2 tane pili seri ve paralel bağlayarak da denedim yine olmadı. L9110 sürücü kartı, 2 tane 6v 250 RPM DC motor ve arduino uno kullanıyorum. Yardımlarınız için teşekkürler.
yuksek güçlü lipo pillerle beslemeyi deneyin 9v pilin gücü en fazla 300mA dir. forumdan sorun çizgi izleyen robot yapan çok kişi var
Çok tesekkur ederim
Ardunio sesle çalışan robot için gerekli malzemeleri aldım fakat bu devreleri nasıl bağlaya bilirim ses modulü ardunio uno motor tekerlek aldım pl2303 ttl modül şivo pil aldım yardımcı olur musunuz
forum bölümüne gelin kayıt olun new discation butonuna basıp aldığınınz malzemeleri hangi kafayla aldığınızı kimin vesile olduğunu hangi projeyi örnek aldığınızı filan yazıp yardım isteyebilirsiniz.
Selamun aleykum arkadaşlar.Arduino uno ile yük sensörü kontrol etmek istiyorum.nasıl yapabilirim.yük Sensör için sürücü devresi gerekiyor mu?incelemem için link atarsanız güzel olur.
a.s bu gibi durumlarda şöyle yapıyoruz googla girip arduino loadcell yazıyoruz gelen 2milyon sayfadan arama sonuçlarında ilk 3-4 tanesi işe yarar girip bakıyoruz. http://www.instructables.com/id/Arduino-Load-Cell-Scale/?ALLSTEPS istersen foruma da gel oradan sorarsan daha fazla cevap veren çıkabilir
merhaba;
Arduino APM 2.6 ya yüklü bir programın içeriğini nasıl müdahale edebiliriz. örneğin mevcut biraz değiştirip veya sensörler ekleyip sensorlerin ektilerini hazırda akan bir programa nasil ekleyebiliriz. bununla ilgili kısa bir bilgi verebilirmisiniz ?
Arduinonun kendi dili ile yazılıp derlenmiş programın performans açısından c ile yazılıp başka bir derleyici ile derlenmiş programa göre farkı varmı ?
başka bir compiler demek başka kutuphanler demek olur o kutuphaneler ne kadar optimize yazılmışsa o kadar fark olur. sonuçta hepsi atmeganın anlayacağı makine kodunu/assembleri oluşturacak ama kodun kullandığı yöntem değişmiyorsa fark da olmaz. standart platformla öğrenip daha performans gerektiren yerleri c veya c++ ile yazarsın içine siner belki.
apm kodu açık kod olması lazım sitesine bir bakın oradaki kaynak kod üzerinden değişiklik yapılabilir oradaki forumlara sorun bence. bizim sitenin forumuna fa bir bakın belki bir yapan olmuştur.
S.A herkese.Arduino ile bluetooth kontrollü tank yapıyorum.Hc-06 bluetooth modülü kullandım ve bağlantıyı sağladım.Dc motoru sürmek için L298N motor sürücü kullandim. EnA kısmını dijital 9 a baglayip aktif ettim int1 ve int2 bacaklarini sirasiyla 2 ve 3 dijital pinlere bagladim.disaridan 9v versem bile motoru dondermiyor akim çok düşük geliyor. Vin ve gndye bağlandığında 6v Bağlasan bile çalışıyor.fakat bu kez de anahtarlama yapamıyorum.sorun nedir.şimdiden teşekkürler.
sitenin forum kısmına gelin herkes robot yapıyor zaten orada.
hocam yaptığım projede güç kaynağı konusunda sıkıntı yaşıyorum ;
iki tekerlekli bir mobil robot tasarlıyorum , bu robot için kullandığım arduino platformunu bilgisayara usb ile bağladığım zaman hiç sıkıntısız çalışıyor.
Ancak arduino ya 9V pil ile çalıştırdığım zaman (9V pili power girişine bağladım) arduino çalışmasına rağmen tekerleklerde bulunan dc motorlar çalışmıyor.
Bunun için nasıl bir yol izlemeliyim ?
(Not: bu robot üzerinde bir çok sensör kullanılacak)
Bazı yazılarda 9V 1000mA adaptör kullanılması tavsiye ediliyor. Ancak bazı kaynaklarda 1000mA adaptör kullanılmasının zararlı olduğu söyleniyor. Arduino ya 500mA den fazla akım verilmemeli deniliyor.
arduino üzerindeki 5v regulator verimli bir sistem değil giren fazla voltajı düşürürken ısıya dönüştürüyor. 12v aku girersen 12-5v=7v luk fakı kendi ustunde ısıya dönüşür, ama 9v-5v=4v olursa daha az voltaj farkı olduğu için daha az yuk bıneceğinden daha az ısınır. 1000ma akım verebiliyorsan sorun olmaması lazım. birde motorlar kaç voltluk onlar genelde daha yuksek olur motorları ayrı beslemek de bir çözüm olabilir. sitenın forum kısmıa gelin sorun benzer konularda çok uğrşan var nasıl yaptıklarını anlatırlar…
Merhabalar. Benim sorum arduino unoyu taşınabilir bataryalarla besleyebilir miyiz? Telefonlar için satılanlardan. Fakat onların amper değeri çok yüksek. Usb ile bağladığımızda 5v verecek ama 2000 mah verecek. Bu devreye zarar verecektir. Amper değerini düşürebilirmiyiz. Maliyet ve hafiflik olarak kullanışlı olacağını düşünüyorum.
o batarya mantığı tam öyle değil aslında arduinonun adaptörü de 1000-2000ma akım verir ama devreniz ne kadar çekerse o kadar akım akar. 2000ma de zarar vermezsiniz ama usb den vereceğiniz tam 5v olmalı 5.5v verirseniz herşey bozulabilir. pillerden 12v gibi voltaj elde edip adaptor girişinden girin bir sorun çıkmadan çalışır. bu yazdığım ideal bir çözüm değil sizin yapabileceğiniz kolaylıkta olsun diye böyle yazdım.
Merhaba iyi akşamlar öncelikle benim Arduino Uno R3 ile İP kameraçı bağdaştırmam gerekiyor bu dönem bitirme projesi olarak aldım. Bunu nasıl yapabilirim? Bana yardımcı olabilir misiniz? Çok acil lütfen şimdiden teşekkür ederim.
arduino ile çok zor proje. hiç başlamayın başka bir şey yapın. foruma gelin sorun ama becereni görmedim
Merhaba. Ben biraz genel bir soru sormak istiyorum. Çok araştırdım ama bir şey bulamadım bu konu hakkında. Multimetrelerde akım ölçerken 2ma kademesi var. Yani miliamperleri bile rahatlıkla ölçüyor. Benim bulabildiğim en hassas akım sensörü ACS712. Fakat bu sensör 2ma civarındaki akımları ölçmek için yeterli değil. Çok küçük akımları arduino ile ölçebileceğimiz bir sensör mevcut mu? Değilse bu tür küçük akımları nasıl ölçebiliriz. Teşekkürler.
bir opamp ile yapılabilir. opamp current sens olarak aratın gelir https://www.google.de/search?q=op+amp+current+sense+circuit&biw=1366&bih=665&tbm=isch&tbo=u&source=univ&sa=X&ei=3k9eVZ_xHcirsgGT1oDQCQ&sqi=2&ved=0CB8QsAQ
Merhabalar değerli forum üyeleri.Ben ses geldiğinde fotoğraf çeken bir devre hazırlamaya çalışıyorum.Arduino nun usb girişine dijital kameradan gelen dslr nin usb sini bağlayarak iletişimini sağlayabilir miyim.Biraz araştırma yaptım ama yabancı forumlarda pek anlayamadım.
İyi programlar
dslr nin IR uzaktan kumandasını taklit ederek resim çektiriyorlar arduino+dslr olarak aratın tonla proje gelir.
Hocam proje örnekleri gerçekten çok fazla.Fakat projelerde flash tetikleyici falan kullanmışlar.Ben tetikleme işini usb aracılığı ile sağlamak istiyorum.Anlamadığım arduino ya fotoğraf makinesini bağlıyorum fakat makinenin ekranında bağlantı hatası geliyor.Proje sunumuna da az kaldı elimde tetikleyici falan yok temin etmem zaman alacak onun için usb ile denemek istedim.Olmazsa projeyi büte bırakıp,tetikleyici ile yapacağım:)
Teşekkür ederim
arduino uno usb den dslr makina kontrol bana olmaz gibi geliyor. arduino usb si sadece cdc yani serial port gibi davranır dslr için host modu gerekebilir tam bilmiyorum, foruma gelin oradan sorun burada onaydan geçtiği için yazılanlar zaman geçiyor…
İyi günler hocam. Arduino yu ilk defa duydum. gerçi elektronik bilgim yok neredeyse. benim yapmak istediğim sigara sarım makinası otomatik. filtre yerleştirmesi dahil otomatik olmasını istiyorum. arduino yu bu sayede buldum. sormak istediğim bir kaç soru var.
1- arduino üzerinden ne tür ve kaç adet motor çalıştırabiliriz
2- kodlamalar zormu.
her tur motor kullanabılırsınız her motor tıpı ıcın farklı motor suruculer olabılıyor kullanacağız motora göre bunu belirlemenız gerekebılır. 50 civarı motor kullanan projeler var. kodlamalar hiç bilmeyen için zordur. ama herhangi bir sisteme göre basittir ama zordur. elektronık ve programlama bilgisi kesin gerektirir. bilmesenız bile bu disiplinlere yatkın değilseniz başınız dertten kurtulmaz projelerınız bitmez olur.
Teşekkür ederim hocam
İyi günler hocam. Elimde 1 adet analog sensör olan Sharp sensörü var. Bu sensör cisim algılamadığı zaman 0 volt çekiyor, cisim algılamaya başladığı zaman 5 volt a kadar değişiyor. Benim projem arduino ile c# haberleştirip mesafe ölçümü yapmak. Her şey tamam fakat sensör den cismi uzaklaştırdıkça mesafe yakılanşıyor, sensörün bilgi çıkışından kaynaklı olarak.Bu bilgi çıkısını tersine çevirebilir miyiz? Teşekkürler.
sensoru analogread ile okuyun c# programa yollayın… foruma gelin oradan sorun daha çabuk olur işiniz…
Sharp IR Sensörler Kütüphanesi ile sorunumu hallettim hocam. Sağolun yinede.
Merhabalar hocam, ben daha önce arduino yu kullanmadım. Şimdi yapmak istediğim ekg cihazından gelen analog sinyali dijitale çevirmek. burada analog veriyi nasıl okutacağımı bilmiyorum. internette genelde analog sensör den gelen verileri çevirmeyi denemişler. ilgilenirseniz çok sevinirim.
ekg analog verinin sinyali yeteri kadar yuksekse dijitalleştirme kolay olur, sinyal yuksek değilse kalıteli ve hassas bir opampla sinyali yukseltmek gerekecek internette gördüklerini bu zayıf sinyali yukselten ön devreleri de kapsıyor. ekg sinyallerini grafik olarak çizecekseniz processing ile projenizi yapın derim. projenize ancak bu kadar destek verebiliyorum işlerim yoğun daha fazlası için foruma gelin oradan genel destek arayın.
Merhaba hocam. Tuhaf bir sorun yaşıyorum.
arduino 13. bacağa 5v luk röle bağladım. high olduğunda röle tetiklenmesi lazım.
arduino usb kablosuna bağlıyken çalışıyor. ama adabtör(9V – 1.2 A) takılıyken röle tetiklenmiyor (13. bacak high olmasına rağmen)
neden olabilir acaba
13.bacağa transistor koydunmu arduino pini direk surmez röleyi filan. önce transistorle dene bakalım ne olacak…
Yeni başladım ardinho uno kartı var bunla ledleri belli saniyelerde yakıp sonduruyorum fakat 1 oyuncak motorunu aynı sekilde bagladıgımda calısmıyor baglama tipim power gnd den digital pwm lere seklinde nerde hata yapiyorum acaba
arduino pini en fazla 10-20mA kadar akım verebilir daha fazlasını çekmeye çalışırsanız o pin yanar bir daha çıkış vermez. bir oyuncak motoru ise çalışmak için bu akım değerlerinin 10-20 katını ister yani 300-500mA gibi akımlar çeker direk bağlama ile olmaz yani ayrıca motorun çalışma gerilimi yani voltajı da buyuk ihtimal 5v un ustunde bir voltaj gerektiriyordur. elektronıkte kullanacağınız komponentlerin çalışma voltajı ve çektiği akımı bilmeden bir yere varamazsınız bu bilgileri malzemenın kodu ile ınternette aratıp datasheet denen bilgi kataloğundan bu bilgilei bulup bundan sonra gerekli çalışma devresini kurun. peki motoru nasıl bağlayacağız motoru daha yuksek akımlar sağlayan güç transistörleri anahtarlayarak sureceksiniz bu transistörün kollektorune motoru bağlayacaksınız motorun bir bacağı kendı beslemesıne diğer bacağı ise transıstor kollektorune bağlacak. transistorun base bacağı ise bir dijtal pine veya pwm e bağlanabilir. buna benzer bir çok malzemenın bağlantı şeklini sitedeki temel bağlantılar yazıma bakarsanız bulabılırsınız. diğer bağlangıç yazılarımı da bakın…
Likit mikserinde kullandığımız load cell’lerde enerji kesilince veya haftasonu kapatıldığında cihaz darayı hafızada tutmuyor. Kalibrasyon elemanı pil sorunu olduğunu söyledi. Pil çıkartılmıyor. Elektrik yüklesek maliyet fazla.
Bu sorun varken kalibrasyon yapılınca cihaz hafızada tumayacağı için tekrar eski haline dönermiş. Öneriniz var mı acaba, yenisini satın almak dışında ?
ucuz bir kesintisiz güç kaynağı alın sadece loadcell leri besleyin derim.
Merhaba, İyi çalışmalar,
Başlangıç ile orta arası biryerlerde Arduino kullanıcısıyım.
Çocukların el ele tutuştuğunda lambanın yanacağı ellerini bıraktıklarında söneceği bir eğlenceli oyun devresi yapmak istiyorum.
Şu örnekteki sistem ile birşeyler becerebildim
http://www.instructables.com/id/Make-a-Musical-Bench-1/
Bunun 9V pil ile çalışıp sadece LED yakanını yaptım ancak sürekli pil ile uğraşmak istemiyorum, duvar adaptörü ile sistemi beslemek istiyorum tabi ama bir yandan da çekiniyorum. Sıkıntı olmaması, elektriksel güvenlik için ne gibi önlemler almalıyım, yoksa 9V adaptör işine hiç bulaşmamalı mıyım?
Teşekkürler, selamlar.
Step motorun miline baglı bir metal çubuk ve bu metal çubuga baglı 3 ses sensöründen gelen verileri arduino aracılıgı ile okuyup bir excel dosyasına kaydetmek istiyorum nasıl yapabilirim.
1-arduino verilerini seriport uzerınden c# ile yzılmış bir programla okuyup pc de bir dosyaya kaydedın,
2-arduino sdcart modulu kullanıp verileri sd kara kaydedın.
3-arduino wifi veya ethernet modulu varsa google docs e bağlanıp direk bulutta bir yerlere kaydedin.
4-verileri bir dosyaya kaydederken virgulle cins cins ayırırsanız excel bu dosyayı açıp okuyabilir(csv format).
Merhaba hocam , sormak istediğim çok önemli bir konu var. Arduino uno ile sinyal jeneratöründen sinyali alıp bilgisayara aktarıcam , aynı şekilde de bilgisayardan alıp osiloskopa verip sinyali görücem fakat ardunio ile nasıl A/D ve D/A yapacağım konusunda bir fikrim yok yardımcı olursanız sevinirim (biraz acil )
Merhaba arkadaşlar , sormak istediğim çok önemli bir konu var. Arduino uno ile sinyal jeneratöründen sinyali alıp bilgisayara aktarıcam , aynı şekilde de bilgisayardan alıp osiloskopa verip sinyali görücem fakat ardunio ile nasıl A/D ve D/A yapacağım konusunda bir fikrim yok yardımcı olursanız sevinirim (biraz acil )
arduinoda adc ile örnekleyeceksin giriş si nyalini ve en az 115200 hızda pc ye atacaksın ve bunları saklaman lazım orada. daha sonra pc den tekrar bu kayıdı okuyup arduinoya serialden yollayacakson yine hız 115200 olması lazım. arduinoda dac yok. digital analog donusumu için pwm çıkışı bir opampı surmek için kullanıp sinyali tekrar elde edeceksin yada r2r direnç networku kurup adc sinyalini tekrar elde edeceksin teorisi bu. çok düşük frekanslarda yapılabilir yani 3-5khz lik sinyalleri adc ile örneklersen olur gibi duruyor. arduinoda adc 10 bit örnekleme yapar ancak pwm sinyal 8 bit olduğu için elde edeceğin sinyalin çözünürlüğü düşük olacaktır bu kayıp işini bozar mı bilmiyorum. birde adcden okudugun gibi serialden de atarken bayağı zaman kaybedeceksin. hayatın buna bağlıysa zor ve belirsiz bir proje olur bence. foruma da gel sor yapan vardır belki değişik fikir çıkar…
Merhaba Ömer bey,
Arkadaşın bir tanesi yukarıda sormuş aslında,iki lm35 ile ısı ölçüyorum ama sapıtıyor bazen birden 10-15-20 vs oluyor gücün yetersizliğinden bahsetmişsiniz.
Ben aracımda kullanıyorum aküden aldığım elektriği 7809 ile regüle ederek 9v veriyorum bu entegre maximum 1.5A güç verebiliyor(ısınma gözlemlemedim).
Devremde 1 x 5110lcd ekran, 2 x lm35, 1 x ldr kullanıyorum ve ileride 3 x 5v role takacağım sizce nasıl bir güç sağlamam gerekiyor bunu nasıl hesaplayabilirim.
arduino ve etrafındaki malzemelerin 80-100ma anca çeker. 3 tane rölenin bobini 100ma x 3 300ma de onlar çeker. 1A lik guc kaynağı yetmesi lazım. 1.5A olursada olur. LM serisi gerilim regulatorleri fazla voltajı ısı olarak dışına verir ısınmıyorsa fazla bir guc cekmiyorsun demektir gerçekten 1A akım çeksen lm7809 a elini bile suremezsin.
Cevabınız için teşekkür ederim. Ben aracın devrini okumak için Analogread ile göstergenin voltajını öleceğim gösterge devire göre 2v ile 5v arasında değişiyor gerilim bölücü ile ölçmeye çalıştığımda arduino okuyor ama gösterge çalışmıyor bu sefer, direk arduino pini ile okumak istiyorum ama çok yüksek devirlerde 5v aşabilir ondan korktum, bazı yerlerde besleme voltajına kadar okuyabileceğimiz yazıyor ben 7809 ile besliyorum Analog pine 9v ye kadar voltaj verebilir miyim?
Çizgi izleyen araba yapıyorum arduino r3 qtr8a ve l298n motor sürücü kullanıyorum bağlantıları yaptım ilk enerjide nasıl bornozla olması gerekıyor program daha yazmadım led yanıp sönüyor on ledi sabıt yapıyor normalmi programsız olunca enerjiyi verince eler olması gerekir bilgisi olan varmı cok tesekkürler
merhaba hocam arduino uno r3 te analog pinlerin bulunduğu kısımdaki 3.3 v olan pinde voltajın değişken olduğunu gördüm. yani multimetre ile ölçtüğümde voltaj 3.7 ye kadar yükseliyor ve sıfırlanıyor aynı şey tekrar ediyor. Acaba bu durum normal mi? teşekkür ederim.
digitalpin modunu output yap. öyle bir bak. foruma gelin sorun başka deneyenlerde vardır
Hocam merhabalar bir röleyi arduino ile kontrol etmemiz gereken bir projemiz var . Arduinoya aç kapa komutunu visual basic programını kullanarak oluşturduğumuz arayüzden manuel olarak vermemiz istendi. Output olarak 5v elektrik vermemiz ve bu elektriğin röle yi açması gerek . Bu aradaki programlamlama için bi tavsiyeniz veya çözüm yolunuz varmı ? Teşekkürler.
foruma gelin sorun projenizde biraz ilerleme yapın ama komple kodu kımse yazıp vermez size.
Merhaba omer bey hayirli forumlar
Arduino pro mini ile yaptigim motor koruma sisteminde
2 adet role 1 adet lcd 4×20 var sorunum ise
Arduino roleleri cektiginde ekrandaki yazilarin
Gorunmeyecek kadar solmasi sorun nedir ve nasil bir cozum onerirsiniz
Saygilarimla….
merhaba foruma gelin. daha fazla kişi yardımcı olacaktır. hem onaya gerek kalmadan hemen sorunuz forumda yayınlanıyor. devrenizin beslemesi yetmiyor gibi geldi bana. daha güçlü bir güç kaynağı kullanmayı deneyin…
Merhaba hocam hayırlı forumlar,sizden bir konu hakkında fikir almak istedim.
Arduino uno r3 ile güneş takip sistemi yapmak istiyorum.Aklımda bir soru var. 2 adet servo motor kullanacağım arduino ile kontrol edeceğim. Motorların linki:
http://urun.gittigidiyor.com/ev-elektronigi/servo-motor-tower-pro-mg996-mg996r-metal-disli-206726463
motorların hareket ettireceği ağırlık max 2-3 kg olacak gibi duruyor.
Arduinoyu 12v 5ah veya 12v 7 ah akü ile beslemeyi düşünüyorum. Sizce bu sorun olur mu ve bu servo motorlarla dişliler kullanarak yaklaşık 2-3 kg ağırlığındaki sistem hareket ettirilebilir mi sizce,motorların fazla akım çekmesi acaba arduinoya zarar verir mi.
Teşekkürler hocam şimdiden
motorlar le ilgili bilgiyi motorun ureticinin datasheetınden bakmanız daha iyi olur linkte voltaja göre dayandığı kuvvetler belli o servo direk 12v ile çalışırmı emin değilim. motorları ayrı da besleseniz gnd ları ortak olması lazım. foruma da gelin sorun çoğu kişi o motorları kullanmış olabilir ne kadar ağırlıkla çalışmışlar öğreniriz.
merhaba, öncelikle web sitesinin harika bir yardımcı olduğunu belirtmek isterim. Elimde arduino uno var ve barkod okuyucu yapmak istiyorum. Dizi kullanarak bazı ürünlere karşılık gelen kodları ve yine başka bir dizi kullanarak bu ürünlere karşılık gelen ürün isimlerini kaydettim. ayrıca daha dinamik bir hal alması için bir lcd ekranımı da arduino ya bağladım. Fakat yazılımda sıkıştığım ve galiba can alıcı nokta şu, ben sayısını okutmuş olduğum ürünün o sayıya karşılık gelen isimini ekranda görmek istiyorum. Fakat bu bağı kuramadım. Umarım anlatabilmişimdir. Yardımcı olursanız çok sevinirim. Kolay gelsin…
barkodları dizilerde tuttugunuzu yazmışınız her okuduğunuz barkodu dizide tek tek karşılaştıracaksınız.
bir dizi barkodlar ve aynı sırada diğer bir dizide isimler olacak, barkodların oldugu diziyi ilk elemandan son dizi elemanına kadar karşılaştıracaksınız, eşleşen değerin indexi 3 olsun, diğer isim dizisinden 3. ismi ekrana yazacaksınız.
ornek
int i;
for (i = 0; i < 5; i = i + 1) { if (mykod[i]==okunankod){ Serial.println(myisim[i]); } }
aynı 5v pinine röle ile ses sensörü’nün 5v girişlerini bağlayabilirmiyiz?
pek anlaşılmıyor ne dediğiniz müneccim mertebesine daha ulaşamadım. foruma gelin orada müneccim çok.
Hocam öncelikle bu kadar kısa sürede döndüğünüz için teşekkürler,
Resimdeki gibi sensorlerin 5v alması gerek,Arduino’dada bir tane var.şekildeki gibi 2 sensörün kablosunuda 5v’ta bağlasak sorun teşkil edermi?(siyah renkli kablolar)
http://i.hizliresim.com/57YBGR.png
sorun olmaz.
teşekkürler hocam,birde Gnd pinlerinin konumu fark edermi,kabloyu diğer gnd’lerden birine bağlasak aynı işlevi gösterirmi?
beraber çalışan sistemlerin gndleri ortak olması lazım. gndler ortak mı anlamak için cihazlar kapalı ve elektrik yokken ölçü aletini sinyal devamlılığı konumuna getirin ölçün. sinyal öterse bağlayın
ölçü aleti multimetre uygunmudur?
uygundur. yoksa gozle bakarsn.
Son sual,multimetreyi hangi ayara getirmeliyiz,simgesi neye benzer?
trollukmu yapıyorsunuz yoksa hiç bir şey bilmeden mi bu işlere kalkışıyorsunuz bilemedim ya neyse ben gene ciddiyetle konuya cevap vereyim şu linkle multımetre nasıl kullanılır var 4:48 de devamlılık testini anlatıyor https://www.youtube.com/watch?v=TdUK6RPdIrA&ebc=ANyPxKreZjjOhNv6gXSSgl-U7kN1d_zBBT47VJZpyCwBygH-mpUlSZMQTWe5Ih7yEe7z4PXcx_CeUIhE3570rIXoMPtR-V0FZA
elinizde multimetre olupta bu ozellıkleri denememiş merak etmemiş olmanıza da ınanamıyorum o da ayrı mesele….
Merhaba teknik konulara cevap vermiyorum demişsiniz ama 1 haftadır araştırmadığım denemediğim şey kalmadı son kez size de danışmak istediğim bir sorunum var. Sorun şu; Arduino yun wifi olarak ayarlarını yapıyorum, modeme bağlıyorum ama bir türlü ide’de port olarak görmüyor ethernet kartı ile görüyor, usb ile görüyor ama wifi olarak görmüyor. Yardımcı olursanız çok sevinirim 1 haftadır neredeyse gece gündüz bu sorunla uğraşıyorum. olmadı yeni 1 tane arduino yun alıcam arızalı olduğu geliyor aklıma son ihtimal.
arduino yun kullanmadığım için cevabı bilemiyorum içinde linux olduğu için once bir fabrika ayarlarına dönün derim. arduinonun en yeni ide versiyonunu yukleyin.
bazı yeni bilgisayarların wifi bağlantılar için istediği özellikler yun da olmayabilir. başka bilgisayarlarda deneyin daha yeni veya daha eski bilgisayar veya cepten girmeyi deneyin.
aşağıdaki konuları buldum çözenler olmuş onlara da bir bakın
https://www.arduino.cc/en/Guide/ArduinoYun#toc14
http://forum.arduino.cc/index.php?topic=190129.0
http://forum.arduino.cc/index.php?topic=204184.0
foruma da gelin sorun çözmüş olanlar vardır belki…
Arduino kodu nasıl silinir dönem ödevim ve iki hafta kaldı lütfen yardım ediinn
Kodun ustune led blink ornegini yukle bunu bu aralar birisi daha sordu.
led blink örneği nasıl oluyor. dönem ödevim ve hiçbişey bilmiyorum
arduino varsa ve içine bir program yuklemişsen zaten bilmen lazım trol gibisiniz. arduino ide sinde ornekler içinde led blink programını yukleyeceksin hocam.
Ömer hocam merhaba,
Bir proje üzerinde araştırma yapıyorum ve şöyle bir şey yapmayı düşünüyorum. Arduino micro ya 4mm genişliğinde 8mm uzunluğunda 3v 12 tane DC motor bağlamayı planlıyorum. Motorların sadece 6 tanesi verilen komutla çalışacak. örn: 1. butona basınca 1. motor yaklaşık 3 sn çalışacak ve duracak, diğer 6 motordan 1. motora karşı gelen ise 4 sn sonra tekrar geri sarım yapacak. Bu işlemler için arduino yu li-ion pil ile desteklemeyi düşünüyorum. enerji ile ilgili bir sıkıntı yaşarmıyım ? veya önerebileceğiniz birşey var mı bu arada yerim çok kısıtlı 🙂 şimdiden verdiğiniz bilgiler için teşekkür ederim.
foruma gelip yazsanız daha çabuk olur işiniz, çeşitli yanıtlar alabilirsiniz. dc motorların çekeceği akım bayağı tutacak onları ayrı beslemek gerekecek motoru neyle sureceksiniz direk arduinola ile surulmez transistorle surmek lazım ama o motorun çekeceği maxiumu akım nedir bilmek lazım. foruma gelin siz
Arkadaşlar merhaba bu konu hakkında hiçbir bilgim yok araç klima kontrol sağlanabilir mi ücret karşılığı yaptırabilirim. Ben aracım da ki normal ekranı yani klima sıcaklık değerlerinin gösterildiği ekranı söküp yerine nexus 7 tablet bağladım bundan dolayı klima sıcaklık değerlerini göremiyorum linkte yaptığım işlemi izleyebilirsiniz https://www.youtube.com/watch?v=7s494XUtB0Q bana klima değerlerini görebileceğim bir harici ekran gerekiyor.
foruma gelin tanımadığınız kişilerle ticaret yapmayın hem paranız gider hem malınız zarar görebilir.
Ömer bey merhaba kayıt oldum foruma kimden destek alabilirim böyle bir şey mümkünmüdür peki araç klima değerlerinin görülebileceği bir ekran yapmak.
forumda belli bir kişi olmaz derdinizi probleminizi yazarsınız uyeler size yol gösterirler kimse size kod yazmayacaktır sizin bir çabanız takıldığınız yeri görürlerse destek olunur. aracın neresini kurcaladınız bilemiycem ama sonucta bir sıcaklık sensorunun değerlerini arduino ile okuyup tabletten okunacak şekilde yollayabilirsiniz.
Bilgisyardan Arduino ile dijital potansiyometre kontroletmek istiyorum bu konuda bir fikriniz varmı acaba.Tam olarak yapmak istedğim şey kullandığım devrede joystick yerine yani analog değer yerine dijital potansiyometre ile değer yollamak istiyorum.
dijital pot suruculer var işinize yararsa şunları kullanabilirsiniz.
https://www.arduino.cc/en/Tutorial/DigitalPotentiometer
https://www.arduino.cc/en/Tutorial/DigitalPotControl
kullandığınız devrede potansların fonksiyonu belirli bir voltajı kontrol etmek sınırlama ayarlamak amacı ile kullanılıyorsa arduinonun pwm çıkışlarını da bu amaçla yani belirli bir voltaı uretmek içinb kullanabilirsiniz. pwm konularını da inceleyin pwm sinyalini voltaja dönüştürmek için bir opamp devreye ihtiyacınız olabilir…
Teşekkürler Ömer Abi bir sorum daha olacak bu pwm ile mesele kumanda joystickinde yaptığım tam gaz motorlara ileri hareketini arduino üzerinde aldığım çıkışı bağlasam yani sizinde dediğiniz gibi akımı o şekilde kontrol etsem dijital potansiyometreye göre daha kolay olurmu.Opamplı devre derken hangi entegreyi kullanmam doğru olur.
once bir pwm deneyin pwm çıkışını bir direnç(470 ohm) ve kondansatorle(1nf) filtreleyip kullanmayı deneyin opamp daha sonra olur
şeması = arduino pwm_pin——[ 470R]——[voltaj çıkışı]—-[ 1nf kondansator]——GND
arduino pwm nasıl elde edilir ayarlanır dersen arduino cc sitesinde pwm konusuna bir bakın
Merhaba hocam
Arduino uno max ne kadar akım çeker.mamer?9V CİVARI ÇALIŞAN 1000-2000 mamper güç kaynagı aacagım akü,pil vs öneriniz varmı
boşta led blink orneği çalışırken 50-100ma çeker. arduino ile verilen 12v adaptor 1A lik olur genelde ve yeter. aku pil gibi uygulamalar için önerim yok uygulamanı once adaptorle çalıştır, pille çalışma gerektiğinde farklı düşünmek lazım konu uzun.
hocam hayırlı geceler, arduino ile beş ve üzeri servo kontrol etmem gerekiyor, bunun için harici güç kaynağı ile beslemem gerektiğini bir çok yerde izledim, fakat kimse nasıl yapılacağı hakkında bişey söylemiyor lütfen yardım edin
butun devrelerin gnd leri ortak olacak. pwm çıkışlarını motorlrgireceksin. tum moorların voltaj pinleri berabercene ortak motorr beslemenin +v bacağına gidecek. elektrik ve ohm kanunu bilmeden arduino zor tabi.
LM35 sensöründen sıcaklığı hesaplayıp seri monitörde görebiliyorum. Yapmak istediğim örneğin: Sıcaklık 27. Bunu kodla nasıl bölebilirim. Yani birinci sayı : 2 ikinci sayı: 7 olarak almak istiyorum. Araştırdım c++’da basamaklara ayırma var ancak arduinoya bunu uyarlayamadım.
char sicakliStr[2] = “27”;
char s1=sicaklikStr[1];
char s2=sicaklikStr[2];
foruma gelin sorun…
Bana verdiğiniz kod hata verdi. Onun yerine şu şekilde kullandım ve çalıştı.
reportString.charAt(0); — 0 ve 1 yapınca ilk ve ikinci karakterleri okuyabiliyorum şimdi. Belki başkalarına faydası olur diye ekledim. Teşekkürler
String reportString = “27”; // okunan sıcaklık değerim.
char ilk_sayi = reportString.charAt(0); // ilk sayı olan 2 sayısını okuyoruz.
Serial.println(sicaklik); // seri monitörde yazdırıyoruz.
yazım hatası yapmışım şu şekilde sorun olmaz
char sicakliStr[ ]=”27″;
char s1=sicakliStr[0];
char s2=sicakliStr[1];
not:test etmeden ezberden kod koymamak lazımmış 🙂
Olsun ezberden de olsa yol gösterici oluyor çalışmasa bile sağolun.
hocam 6V 250Rpm ‘lık bı motoru l293d ile sure bılırmıyım bazı arkadaslar l293b kulklan dıyo ?
hepsinin iç devresi aynı bir tanesine fazlada 4 ayak ekleyip soğutma sağlamışlar biraz daha fazla akıma dayanabilir alacağınız motorun datasheetine bir bakın voltaja gore cektiği akımı inceleyin onun ustune 2 kat hesaplayıp surucunun akımına bir bakın avantajlı olanı alın.
bu işlerde malzemenın durumunu sormanın sonu yok size tavsiyem adı geçen malzemnın yanına ornek “L293b datasheet” yazın içindeki detaylara bakın ornek bağlantı şeması bile olur. bana çok karışık geliyor bunlara kafam basmaz filan dıyorsanz bu işlerı bırakın limon fılan satmaya başlayın (gerçekten diyorum) ben liman satmayı tercih etmemiştim ilk iş olarak kullanacağım her malzemenın datasheetını indirip gerektıkce bakarak bu yola çıktım çok faydasını gordum sizede faydasını gordugum seyın tavsiyesini yapıyorum…
wifi esp8266 ardunio uno ve l293b ile uzaktan kumanadalı araba yapmayı amaçlıyorum harekette problem yok ama wifi kontrolünü sağlayamıyorum yardımcı olabilir misiniz bir de wifi üzerinden bağladığımda telefondanda kontrol sağlayabilir miyim
foruma gelin sorun esp8266 konuları var. esp ile haberleşmeniz lazım once esp yi AP moduna geçirip telefonla esp nin ip adresinden bir web sayfası açabilir komut yollayıp bir değeri okuyabilirsiniz yada bir android uygulama yazıp tcp/ip uzerınden modulle karşılıklı haberleşebilirsiniz.
Hocam merhaba head trackerden max 232 entegresi ile data okumak istiyorum.bağlantıları yaptım ancak tx nede rx de hiç bir değişim olmuyor.max 232 nin rin girişine 8 v geliyor routta 3volt var aurdinonun bu girişleri kaç voltla çalışır bir eşik değeri varmıdır acaba
max232 -15v ve +15v aralığındaki rs232 voltajını +5v ttl rs232 seviyesine düşürür. max232 maxim in entegresidir sitesinden duzgun bir datasheet indirin bağlantıları buna gore yapın. headtracker den rs232 sinyalı cıktgından emin misiniz. foruma gelin sorun…
Merhaba, Arduino Uno R3 ve Klonunu bir projede kullanacağım.(100 kadar) fakat Benim sadece Röle ve micro switch için 2 bacağa ihtiyacım var.(switch açıldığında röleyi acacak, bir süre sonra kapatacak) uno R3 ihtiyacımdan daha fazlasını veriyor, bunun yerine Micro, Nano, mini vs kullansam daha iyi olur diye düşünüyorum ama. Küçüklerin de fiyatı pahalı.
Pahalı olmasının sebebi daha az kullanılıyor ve adet az olduğu için mi pahalı yoksa küçük devre yapmak mı daha pahalıya geliyor ? fikrinizi almak istemiştim.
bir de son olarak, kolaycılığa kaçıyorum ama affedin. Mini,nano vb türevlerinin enerji tüketimi de daha mı azdır ?
due ve mega dışındakilerin işlemcileri 20-30ma akım çeker, genelde akım çeken kısımlar çevre elemeanları ve regulator. kendi arduinonuzu yapabilirsiniz. bir atmega328 işlemci,16mhz kristal, 20pf seramık kondansator, 10k direnc. bunu çalıştıracak birde 5v guc kaynağı yeterli.
Hocam bendeki sorun 5v’luk röle kartında. USB den çıkış alıp 5V-GND bağlantısı aldığımda röle kartı çalışıyor. Fakat röle kartına harici bir 5V verdiğimde çalışmıyor. Veya arduinoyu 9V luk adaptöre takıncada olmuyor. Ve benim arduinodan harici olarak röle kartını 5V ile beslemem gerek. Yukarıda bir yorumda pine transistör takın demişsinizde sorun pinde olsa USB’ye takıncada çalışmazdı diye düşünüyorum.
ölçü aletiniz varsa modullerin voltaj girişlerini çıkışlarını ölçün. adaptorden girişteki 5v regulator bozulmuş gibi duruyor. usb den 5v sisteme dağılıyor ama adaptor tarafındakı regulator bozulmuşsa 5v dağıtılamıyor. foruma da glin sorun daha hzlı olur
Ölçtüm hocam arduino 5V pin çıkışı 4.87 veriyor. Adaptör 5.0V veriyor tam olarak adaptörde de problem olacağını düşünerek LM7805 transistörüyle 9V’u 5V’a dönüştürdüm sonuç aynı. Yeni adaptör aldım yine aynı. Bir yerde 6V ile çalıştığınıda gördüm 4 lü pille denedim bişey değişmedi çalışmadı. Hem kendi yaptığım röle devresi var hemde satın aldığım hazır röle modülü var. İkisindede olmuyor. Kendi yaptığımda hata olduğunu varsayarsak hazır olarak satın aldığımda hata olmaması gerek valla hiçbir çözüm bulamadım
Tolga bey sorununuzu çözdünüz mü??
Benim sorunum da aynı röleleri harici 5 volt ile bağladığımda çalışmıyor ama arduino ile sorunsuz çalışıyor. en az 3-4 farklı adaptörle denedim. (5 volt 2a, 6 volt 1 amp, 5 volt 500 mah) harici besleyemiyorum. Arduino 4.95 volt çıkış veriyor, ona en yakın veren 5v2amp adaptör 5.04 verdiği halde çalışmıyor. gndler de ortak ama her bir role 70 mAh akım çetiği için arduino ile uzun süre kullanamayacağım. Bu yüzden harici beslemek istiyorum o da olmuyor.
arduino uzerındekı takılı modullerı cıkarın öyle ölçum yapın. arduino 12v 1a adaptorle guzel çalışıyor o şekilde çalışmasını sağlayın harıcı 5v pininde koruma yoktur fazla voltaj vermeyin oralardan
Hocam işte bendeki sorunda bu. Arduino olmadan kartı kullanmam gerek arduinoyla bi işim yok fakat mecburiyetten ordaki çıkıştan güç alabiliyorum sadece. Denemediğim ne adaptör kaldı ne başka bişey
Hangi modulu kullaniyorsun link koyabilurmisin
Hocam 4 tane SG90 servo ile robot kol yapacağım.Gücü karşılayan beslemeyi kaç volt kaç amper hangi jak veya pinden vermeliyim.Aynı anda bilgisayar usb kablosuda bağlansa arduino yanabilir mi?Teşekkürler.
foruma gelin robot kol yapan çok var. ama güç hesabı kolay motorların zorlanma anında çektiği akımları toplayın ve tum motor power hatlarını birleştirip yeteri kadar güçlü bir adaptorle motorları ayrı besleyin. gndler motorlarda arduinoda ve beslemelerde ortak olmalı. arduino pinlerinden 20ma geçmeyecek kadar akım çekin fazlası ya pini yakar yada arduino komple kullanılmaz hale gelebilir.
Ömer bey merhaba;
arduino uno ile bluetooth tan röle açma uygulaması yaptım.
poweri usb üzerinden veriyordum gayet sorunsuz çalışıyordu. bilgiayarsız ortamda 12V 3A adaptör ile besledim 3-4 dakika güzel çalıştı sonra kitlendi.
bilgisayara taktığımda com port olarak grdü, seri porttan data yolladığım zaman receive ışığı yanıyor. Ancak yaptığım kodları yükleyemiyoum “programmer is not responding” hatası veriyor. elimde bir tane daha var ona yazabiliyorum. 3A fazla gelmiş olabilirmi? bu arada 12 volttan sonra kitlendiğinde normalden fazla ısınmıştı.
elimde başka ardiuno olmadığından 2. cihaza 12 volt vermeye korkuyorum.
sizce bu soruna adaptör sebep olmuş olabilirmi? yosa 3A normalmidir.
teşekkürler
3A adaptor bağlamanız zarar vermemesi lazım nomal şartlarda. Adaptor 3A kadar akım verebilir veya çekebilirsiniz demek aslında. adaptorunuzde sorun olabilir 12v yerıne 24v veya regulasyonu bozulmuşsa yine boabılır avometre ıle adaptorun çıkışını olçün. role bağlantı şeklinize de onemlı 5v rolemı kullandınız roleyı nasıl surdunuz bunlar onemli bır role 100-300ma aasında akım çeker rolenın besleme ucunu nereye bağladınız bunlar onemlı. foruma da gelin sorun…
Teşekkürler. Sanırım adaptör sorunluydu. Başka adaptörder sorunsuz çalıştı.
Merhaba size bir sorum olucakti oncelikle bu arduino ve servo ile henüz tanistim asil soruya geleyim ben pil ile arduino yu ve servoyu calistirmak istiyorum . 9 v bataryayi arduino ya bagliyorum orda sıkıntı yok ancak servo tepki vermiyor acaba nerede hata yapiyorum.simdiden tesekkurler.
arduinoya bağladıgınız ek modullerın gnd leri ortak olsun. 9v pin max. 320ma guc verir o da yeni ise servoya guc yetmiyor da olabilir. foruma da gelin sorun…
12 Volt 1 Amperlik Adaptör ile Arduino Uno mu Besleyebilir miyim? (CH3400 Klonu)
uno nun adaptor girişine bağlayın kullanın. motor servo gibi şeyler de kullanacaksanız onları da ayrıyetten besleyin gnd ler ortak olsun
Merhaba Arkadaşlar , Bir proje için arduino ile vb.net yazılım dilini birlikte kullanmam gerekecek. Proje şu arduinoya bağlı olan fiziksel butona basıldıkça c#ta tasarlanmış bir form üzerindeki textboxa 1’den başlayarak ve artarak sayı girilecek, Yani her basıldığında textbox üzerindeki değer 1 artacak, Arduino ile bunu yapmak mümkün mü ? , önereceğiniz kaynak kodlar var mı bu konu için ? Yardımlarınız için çok teşekkürler
sitemizde c# ile yazılmış arduino ile haberleşen bir proje var işinizi görecektir.
3 faz kare dalga 120 derece faz farkı pwm sinyal nasıl üretilir kod olarak yardımcı olabilir misiniz?
arduino içindeki hazır pwm modulle faz kaydıramazsın ama kendin 3 çıkışı ayrı ayrı surerek pwm yapman lazım.
hocam o kaydırma işini kod olorak nasıl yapabilirim yardımcı olursanız sevinirim
şu yazımdaki kodda sureleri sana uyan şekilde ayarla ve 3 pine gore yap aralarına gecikme suresi koydugunda 3 faz cıkıs alırsın http://arduinoturkiye.com/bardagin-yarisi-dolu-yada-pwm/
daha gelişmişs amaca yonelik kod ıse şu olabilir
http://forum.allaboutcircuits.com/threads/arduino-control-3-phase-inverter.97002/
Arduino ile uğraşmaya yeni başladım. Arduino nun üstündeki Rx ledi sürekli yanıyor program yüklediğimde ise yanıp sönüyor. Sebebi ne olabilir?(Teşekkür ederim.)
yuklediğiniz program büyük ihtimal led in yanıp sönmesini yapıyor led blink örneğini yukluyorsanız bu şekilde olur. arduinonun siz ne yapmasını bekliyorsunuz bilmiyorum sonuçta bir yazılım yuklenıyor ve içeriği neyse onu icra eder. masadan kalkıp koşmasını bekliyorsanız ona gore donanım olması lazım ustunde. zavallı unoda sadece bir led var en fazla onu yakıp sondurur…
anlatamadım sanırım. yanan ışık arduinonun led ışığı değil. Rx ışğı yanıp sönüyor, programla alakalı olduğunu sanmıyorum. Led uygulamasınıda yapmadım.
arduino uno şemesına baktım şimdi, uno eğer orjinalse yani girişindeki usb entegre atmega 16u nun rx tx ledlerini sürdüğü görünüyor. iletişim anında yanıp söner bunun dışında eğer arduino içindeki kod duzenli olarak dışarıya bir bilgi yolluyorsa o zaman da yanıp söner gibi gelebilir yani serialmonitore “hello” diye bir yazıyı saniyede bir yolluyorsa tx duzenli yanıp söner. rx ledinin direk yanması hayra alamet gelmedi bana. arduino usb drıveri duzgun yuklenmemiş olabilir yada bilgisyarınızda comm port çıkışı devamlı aktif durumda kalıyor bu nedenle rx ledi yanık kalıyor. bilgisayarınız windows mu kullanıyor linux veya mac mi? arduino ideyi kaldırıp tekrar kurun uno orjinal mi klonmu ogrenmeye çalışın bazı klonlarda ch440 diye bir surucu entegre olur ınun drıverını bulup kurun. arduino ıdeyı temızce kurduktan sonra arduınonun baglı olabılıcegı comm portu seçin. led blink ornegınden başlayın. foruma da gelin sorun daha hızlı cevap gelir burada onay beklemezsiniz…
Hocam ben Arduino uno ile 4x4x4lük bir led küp yapmaya çalışıyorum. Aynı kattaki ledlerin – bacağı birbirine bağlı. Aynı sütundaki ledlerin ise + bacakları birbirine bağlı. – bacaklara low + bacaklara high vererek ledleri kontrol ediyoruz. Ledlerin hepsini aynı anda yakmayı deniyorum; ilk 3 katta sorun yok 48 led sorunsuz yanıyor ama 4. katın – kutbunu arduinouya götürüp low verirsem 4. kat da yanıyor ama bu sefer de 2 tane sütun tamamen sönüyor. Toplamda 56 led yanıyor. Bunun sebebi ne olabilir? Başta 9V yetmiyor mu diye düşündüm ama bu saçma geldi.
Teşekkürler.
hangi şemadan bakarak yapıyorsunuz bilemiyorum sisteme sadık kalın anlamadan değişiklik yapmayın. arada bir ledi ters bağlamış da olabilirsiniz voltaj yetmiyor da olabilir aradaki sürücünün gücü de yetmiyor olabilir yazılımda 4.kat için kod da olmayabilir. foruma gelin sorun.
hocam size nasıl ulaşabilirim?
ulaşsanız da projelere destek verecek kadar vaktim yok 🙂
Merhabalar, 3 fazlı sincap kafesli asenkron motorun sürücü setini yapıyorum. 3 faz gerilim kaynaklı inverter (mosfetli) devresi kuracağım . 3 fazlı asenkron motorun yol verme, hız kontrolü, yön kontrolü ve frenleme kontrolünü yapacağım. Buna istinaden ardunio esplora ile 3 adet 120 derece faz açılı PWM oluşturmam gerekiyor. PWM’ lerin etkin peryodunu ve frekansını ayarlayabilmem gerekiyor. Programı nasıl yazabilirim. Teşekkür ediyor, iyi çalışmalar diliyorum.
burası sorununuzu çözmede yavaş kalır. foruma gelin sorun daha iyi olur. 3 faz pwm arduinoda standart olarak biraz zor olur soft olarak bir kaç timer yardımı ile yapabilirsiniz bir de bunun surulmesi problemi olacak. arduinoda yapılmış proje varsa forumda paylaşın fıkrımızı soyleriz.
şuradaki linki de inceleyebilirsiniz 3 faz motor surme teorisi var arduino için
http://elabz.com/brushless-dc-motor-with-arduino/
Hocam merhaba ben bir çeşit ürün sarma yada paketleme makinası yapmayı planlıyorum.bir dc motor ve 2 adet adım motor veya servo motor kullanıcam yani dc motor ile ürün ileri doğru itilecek servo ilede ileri geri hareketler uygulanacak bu 3 motora aynı anda komut vereceğim arduino ne olabilir acaba yada sizin bir fikriniz varmı acaba
motorlara karar verin o motorlara uygun sürücüyü belirleyin ondan sonra arduino seçimini düşünelim. foruma gelin.
Merhabalar,
Arduino megaya birçok sensör ve parçayı bağlasak. LCD, Keypad, DHT11, Led, Buzzer, Flame sensör gibi 15-20 tane parça oluyor. İşlemcisi bu verileri işlemede dayanabilir mi ve herhangi bir sorun çıkarır mı?
Ayrıca 6-7 tanede step motor ve dc motoru röle ile bağladığımızda röleleri aktif etmek için mega’dan çekeceği akım megaya zarar verir mi?
Teşekkürler.
çevre urunleri direk bağlamıyoruz arada bir sürücü devre olabiliyor. motor sürücülerde guclu akım sağlayan malzemeler mevcut arduino bu kısımları yonetmeyi sağlıyor. sensorlerin bağlantısında sorun yaşamazsınız. lcd ve butonları da gerektiği gibi bağlarsanız hepsini yonetir. dikkat edilmesi gereken bu kadar urunu bır arada çalıştırmak ıstediğimizde hepsini birbiri ile uyumlu çalışacak şekilde programlama yapabilmeniz için biraz maharet geliştirmeniz gerekiyor. çoğu urunu tek tek çalıştrabıleceksınız ama 2-3 urun bir araya geldiğinde çakışmalar olacaktır bunları çözmenız gerekecek.
Merhabalar, arduino uno ile bir gamepad yapmak istiyorum ve bunun için elimde 2 adet titreşim motoru var. Bazı yabancı sitelerde bunun bağlantılarıyla alakalı bilgiler var fakat oyunlarda kullanmak için herhangi bir kod bulamadım.Sizce bununla alakalı ne yapmalıyım ?
uno daki usb surucunun gamepad gibi davranması için guncellenme yapılması gerekebılır. funcellemeden sonra oyun kumandasında kaç buton olacağının ve gorevlerının bıldırılmesı gerekır. şu linklere bir bakın foruma da gelin.
http://www.instructables.com/id/Using-an-Arduino-Uno-R3-as-a-Game-Controller/?ALLSTEPS
https://blog.arduino.cc/2012/05/14/unojoy-a-usb-joystick-for-mac-pc-linux-or-ps3/
Ömer Bey yığınla soruya usanmadan cevap vermişsiniz. bilgilendirme için yaptığınız bu yardıma saygım sonsuz. benimde bir sorum olacak mümkünse.
elimde aurdino uno + 4 motor sürü ve motor sürücüleri takacağım 4 lü cnc shield mavcut . 4 nema 17 motoru çalıştıracağım. bazı sitelerde devreye röle eklemişler. benim kurmak istediğim sisteme röle eklemem gerekirmi 12v pover sply enerji kaynağım.
teşekkürler
temel aldıgınız devreye uygun motor ve sürücüleri kullanın ek veya farklılıklar varsa nedenını araştırın durup dururken böyle birşey yapmaz uygulayan. mesela aldıgınız kartı neye göre düşünüp aldınız aldıgınızda projede role varmıydı yokmuydu roleyı kullanma amaçlarını bılemıyaceğim. power suply da motor tam kapasite veya sıkışma zorlanma anında çekılen akıma uygun guçte olmalı. foruma da gelın benzer uygulama yapan olabılır daha fazla kişi cevap verebılır hemde hızlı olur. burada onay beklersiniz. kolay gelsin
Merhaba.
ben bi indicatordeki verileri arduino ile seri port bağlantısından okumak istiyorum ama nasl yapacagım bulamadım
indicatordiye gecer
tartim göstergesi derler turkiyede
2 3 5 pinlerini kullanir
rx
tx
gnd
ama sadece rx gnd de calisir.
indicator deki seri port bağlantısını aruinoya bağlayıp wlan üzerindne arduinodaki verileri okumak istiyorum yardımlarınızı bekliyorum.
Teşekkrüler
foruma gelin daha iyi olur burada işler konu dışı oluyor ve yavaş ilerler. forumda daha hızlı sonuç alırsınız. max232 li bir bir çevirici ile seri iletişim yapabilirsiniz endustriyel cihazlarlarla.
Merhaba hocam . Arduıno uno r3 ile sesle calışan robot yapıyorum. Robot montajı bitti bağlantıları internetteki gibi yapmaya çalıştım . Ama sanırım programlama kısmında hata yapıyorum . Robot ileri veya geri dediğimde hareket etmiyor. Motor sürücü kartında hata yapmış olabiliirm . Teşekkürler .
butun robotu hiç test etmeden mi bitirdiniz elektronikleri bir test etseydiniz baştan çalışacağına nasıl emin oldunuz çok merak ettim. konuşmadan anlayan kısımlarını nasıl yaptınız oralar çalışıyor sanırım. foruma gelin.
merhaba hocam, motor seçerken rpmi 1030 seçmişim daha düşük rpmde kullanmak için ne yapmalıyım. Engelden kaçan robot yapıyorum ayrıca motor redüktörlü.
Merhaba
Arduino Nano seriport larından bir data okuyarak gelen datanın durumuna göre bir digital çıkışı kontrol ediyorum. Normalde Kartı bilgisayardan beslediğim yani USB portu takılı iken gayet güzel tam istediğim gibi çalışıyor. Fakat kartı sahaya sürmek için alıp da dışardan 5 voltla beslediğim zaman seri port dan data okuma ve kontrol yapmıyor. RX ışığının yanması gerekirken hiç bir hayat belirtisi yok. Konu hakkında bilgisi olan varmıdır.
seri çıkışın gnd ile gerilim kaynak gnd si ortak olmalı foruma gelin.
Merhabalar ömer koman abi ben yurtdışından bir tane cnc lazer gravür makinası aldım bana yardım et lütfen teamwiver aracılığı ile benim pcye bağlanarak makinem 2.5 w hobi amaclı model uçak kanat gövde profilleri çıkarmak amaclı aldım xy axis arduino max.gravür alanı 65×50 ben bir satır yazı yazabildim 72 saat oldu makineyi teslim alalı montajı yaptım ancak step motor karakterleri yanlış sanki yapacağım işlem 65 50 çıkmıyor anlayamadım durumu lütfen yardımcı ol aksam 6 da evde oluyorum çok rica ediyorum foruma yeni katıldım bu arada çok basarılısınız görüşmek üzere Sttrgn[AT]hotmail[dot]com
standart arduino konularını forumdan cevaplayabiliyoruz. bitmiş ürün desteğini satın aldığınız yerden veya ilgili urunun bulundugu forumlardan araştırın.
Ömer bey selamlar,
arduino uno marka bir programlanabilir ünite var elimde. Bununla en fazla kaç dc motor surebilirim ve bu motorların besleme voltajları kac olmali ? Aynı zamanda step motor kontrolu de yapacagim. Bunun icin bir driver a ihtiyacim var gibi duruyor. Cevaplarinizi beklemekteyim.
merhaba, sececegınız dc motorlar tamamen yapacagınız işe gore olmalı bu nedenle besleme voltajları ve guucu de o zaman bellı olur arduınolar bır motoru dırek surmek ıcın uygun degıldır arada motor ve tıpıne gore suruculer olmalıdır. motorların hepsi tek yone donuyorsa her dıgıtal pınle bır motor surebılırsınız motor beslemelerı ayrıca gereklı guce gore secılmış bır guc kaynagı olmalıdır. step motor ıcınde yıne sececegınız motorla uyumlu bır surucu olması gerekıyor. servo motor grubunu ise pwm ıle suruldugunden pwm portlarına baglamanız lazım servo motorları da yıne yeteli ve uygun bır guc kaynagına baglamanız lazım. foruma gelın oradan da sorun.
arduino uno ve mpu9250 ile gyro değerleri almaya çalışıyorum. millis komutu milisaniyede bir veri alması gerekirken, en az 5 ms de bir veri alabiliyor. aynı şekilde mikros komutu da öyle. o da 5msde bir veri veriyor. bana saniyede 20000 veri gerekli, bunun için ne yapmam gerekir? yardımcı olursanız sevinirim.
milis ve benzeri komutlar arduino açıldığından beri kaç milisaniye geçtiğini size soyler sadece. siz arka arkaya değerleri okuyun saniyede bir kaç bin veri okuyabilmeniz lazım. mpu9250 yi spi modda okumaya çalışın daha çabuk olur i2c ıle okuyorsanız bayağı yavaş olur. foruma gelin sorun birde.
Hocam çok teşekkür ederim ilginiz için. spi modda MPU9250 ile çalıştırabileceğim örnek kodunuz var mı?
buradan devam ediyor konu http://forum.arduinoturkiye.com/index.php?p=/discussion/7018/mpu-9250#Item_2
Hocam merhaba;
Arduinoyla.ilk tanışmam.(Nano)
Yaptığım basit bir sıralı çıkş (Yürüyen ılık gibi) çalışmasında, Arduinoyu USB den besleyince çalışıyor.
Ama dışardan 12 V. verdiğimde çalışmıyor. Neden olabilir. Şimdiben teşekkürler.
dışarıdan besleme kısmını anlamadım nano usb ustunden beslenır ve 5v dan fazla vermemenız lazım. powerbank alıp onun kablosuyla ve powerbank ıle basleyın veya cep telefonu şarjı ıle beslemeyı deneyın. foruma da gelın sorun
Hocam merhaba, bende Arduino Nanonun Vin girişine 12V verdim ve dumanlar çıkıp bozuldu. Teknik dökümanı incelediğimde 6-20V verebilirsiniz diyor. Acaba klon versiyonundan mı kaynaklı, orjinalini alsam bu sorunu aşabilir miyim? Yardımınızı rica ediyorum.
teknık olarak da ınsan omru 120 yıldır ama kaç kişi 120 yaşını görüyor. siteden baktım 6-20v yazıyor gercekten ama ben olsam 6v dan fazla vermem cunku gırıstekı regulator 5v a dusuruyor ve aradaki fark ısı olarak devre ustunde kalır başka bir sorun vardır kurulumunda yada bır yerlerde kısa devre fılan varsa bozulmuştur. orjinalınde de başına gelir mi bilemeyeceğim.
https://www.arduino.cc/en/Main/arduinoBoardNano
Ömer hocam biz arduino nano l293d ile dört tane motorun gücünü hc-sr05 sensöründen gelen verilere göre kontrol etmeye çalışıyoruz fakat ikisi çalışıyor ikisi çalışmıyor bu sorunu aşamıyoruz sizce problem ne olabilir
L293d 2 motoru surer hangi şemayı kullandınız? nasıl bir şekilde besliyorsunuz.
Öncelikle selamun aleyküm kolay gelsin , arkadaşlarla takıldığımız bir konu var yardımcı olursanız çok seviniriz .
iki adet dc motor kullanılarak pottan gelen değere göre birinin hızlanıp diğerinin aynı oranda yavaşlamasını sağlayan programı yazınız .
yani ortalama 127 gibi bi değerde ikisi de aynı hızda motor2 255 yani max hızda çalışırken motor1 in durması gerekiyor ayrıca mesela pottan 150 gibi bir değer gelirse motor2 150 de , motor1 in ise buna oranla 104 gibi bir değerde çalışması gerekiyor bunun için yardımcı olabilir misiniz
foruma gelin sorun ama komple hazır kod kımse yazıp vermez size. yazbıldıgınız kadar kısmını yazın takıldıgınız yeri sorun
Hocam iyi günler. Arduino seri pil kontrol sensoru olarak onerebileceginiz materyal var mi?
pilin voltajını olcebılırsın foruma gelin
omer bey arduino da ladder mantigi ile calisan LDmicro icin ne dusunuyorsunuz arduino icin yeterlimi plc ile ilgilenen biri olarak ladder mantigi bana daha kolay gelir.
hiç birşey düşünmüyorum herşeyi ladder mantıgı ıle açıklamak kolay olmayabılır bır cok sensor ve malzemenin ladder uzerınde tanımlı olması lazım işinizi gordugu yere kadar kullanın bır gun gelecek sıkışacaksınız o zaman baştan arduıno ogrenmeye başlarsınız herhalde…
Merhaba, elektronik bilgim pek yok fakat hobi olarak arduino ile yapılan projelere merak saldım ve bir set alarak denemelere başladım. İlk yaptığım çalışmalar gayet güzel çalışıyordu fakat potansiyelmetre ile analog girişi yaptıktan sonra bilgisayarım kendisine reset attı ve artık ne zaman kod yüklemek(kodları sıfırlamak) istesem bilgisayarımı yeniden başlatıyor. Arduino UNO (Clon) bulunuyor, çalıştırdığım zaman RX ve Blink ışığı devamlı yanıyor. Sorun neden kaynaklı olabilir? Boothloader problemi midir? ( Hevesim kursağımda kaldı 🙁 )
analog potun bir ucu 5v ta ve diğer ucu gnd de durur ve orta uc bu degerler arasında gıder gelir potun orta ucu voltaj veya gnd ye geldiğinde kısa devre edıp potu veya portu yakmış olabılır dogru bağladıgınızdan emınsınızdır herhalde. bu voltaj kacağı usb portu bozmuş olabılır bu nedenle bılgısayarınızı resetlıyordur arduıno uzerındekı ek koydugunuz devrelerı şöküp o şekılde deneyın tanıması lazım pc nın, tanımıyorsa bordun yanması da muhtemel bootloaderın de bozulması muhtemel pc de başka portun uzerınde takıp çalıştırmayı da deneyın. siz bizim foruma gelın yazın daha ıyı cozum ve fıkırler cıkabılır. arduıno ve elektronık konular bıraz dıkkat ve sabır gerektırır acele etmeden adım adım herseyı bır kaç kez kontrol ederek ılerleyın zamanla alışır gözü kapalı yaparsınız.
Kolay gelsin. Abi arduino ya motor sürücüyü taktığım zaman arduino nun PC bağlantısı kopuyor neden olabilir ? Tesekkürler.
motorlar fazla akım çeker motorları da usb ustunden voltajını besliyorsanız fazla akım çektiği için usb voltajı kesiyordur. foruma gelin.
İyi günler biz ,ac/ac 9v 1A adaptör yardımıyla arduino uno r3 üzerinden ac gerilim ve acs712 5A ile anlık olarak akım okumak istiyoruz bunun için kullanabileceğimiz bir ara devre varmı
acs712 içinden geçen akıma göre bir voltaj uretir bunu bir arduinonun adc portuna bağlayarak okuyabilirsiniz internetteki ornekler size yeterli olur, ara devreden kastınız ne demek ve ac/ac 9v 1a adaptor nedir anlamadım, isterseniz foruma gelin sorun
Hobi açlı Masaüstü ağaç torna yapmaktayım.
Adım hamdi Sizden ricam 24 volt rediktörlü kapı motorlarını yaptığımız sağa,sola ve onun üstünde ileri geri hareket eden alt destekli iki arabalarımızın kontrolü için kullanmak istiyoruz.
İki eksen hareketli cnc olarak kullanmak istiyoruz. Görselleri paylaşıyorum. Görsellerini paylaştığım ürünlerle istediğimizi yaptırmamızın bir yoluvarsa rica ediyorum. İletişim numaramız 0536.391.68.xx
site olarak özel proje almıyoruz forumda sorun belki yardımcı olmak ısteyen olabilir ama kımseye kefil değiliz. arduıno ile cnc yapılabılıyor cnc motor surucu almanız lazım yazılımlarda buna uygun olarak yuklenmesi gerekıyor bu moduller genelde fazla guclu motorları desteklemez buna dıkkat etmek gerekıyor foruma gelin daha hızlı olur yazışmanız.
Merhabalar , Potansiyometre ile led kontrol projesiyle uğraşıyorum fakat her pinde doğru çalışmadığını farkettim, 7,12,13. pinlerde belli bir değerden sonra yanarken diğer pinlerde ise kademeli olarak ışık artışı oluyor yani doğru çalışıyor. Sebebi nedir acaba??
potu okurken adc kullanıyorsun ve pot analog pinlere bağlı olması lazım. kontrol etmedim ama duzgun çalışan pinler analog olarak ayrılmış pinler iken duzgun çalışmayan pinler digital olarak kullandığından dolayı pot ıle verdiğin voltaj eşit değeri aştığında Pin ancak HIGH oluyor.
ben arduino megaya 16 kanal 5v röle kartı bağladım fakat röleleri çekerken son 3 (14,15,16) röleyi çekemiyor.diğer durumdada tersten çalışması gerekli bunda ise aynı şekilde son 3 (3,2,1) röleleri çekemiyor. bunun sebebi sizce ne olabilir? yardımcı olabilirseniz çok sevinirim.
foruma da gelin sorun. roleyı besledıgınız guc kaynagı yetersız kalıyordur onu yukseltın role kartını ayrı besleyın
Arduino uno r3 modelini 24 volt gerilim ile beslersek sorun olur mu?
sorun olur 24v ıle beslemeyin. girişindeki regulatorler 15v a kadar dayanabiliyor ama siz 12v u geçmeyin.
Hocam arduino uno r3 modeline sahibim.elimde 12v 500mA Lil bir adaptör bulunuyor.ben bu adaptörü bilgisayara bağlı değilken kullanabilir miyim
tavsiye edilen en az 1000mA lik bir guc kaynagıdır eger motor,role, wifi kart, ledli projeler yapacaksanız yetmeyebilir. ama bu hali ıle programları çalıştırabılır deneme yapmanıza yardımcı olur ama durup dururken resetlemeler veya çalışmayan devreler olursa adaptoru buyutun.
İlginiz için teşekkür ederim.
hocam kolay gelsin , ben arduino r3 ile basit bir program yazdım röle yoluyla ventilleri açıp kapatıyorum, fakat bu sistemin sürekli çalışması gerekiyor. taktığımda 3 gün boyunca çalıştı sonra güç ışıkları load ışığı yanmasına rağmen arduino röleleri çektirmiyor. reset atınca düzeldi. acaba kendi kendine 3 boyunca çalışıyor sonra beklemeye mi alıyor sürekli çalışması için yazmam gereken herhangi bir kod veya değiştirmem gereken herhangi bir değişiklik var mı?
uzun sureli kullanımda kilitlenme problemleri genelde guc beselemesi de olabilir kod ıcındekı gozden kaçan sayaçların maxımum degere gelmesı ve artık artış yapmaması da olabılır.
beslemede sıkıntı olmadığı düşünüyorum. gözden kaçan sayaçlar muhtemelen maximum değere ulaşmış bu değeri nasıl değiştirebilirim yada 1 günün sonunda nasıl sıfırlayabilirim
sayaçların kontrolunu abc=1 gibi sabit bir değer değilde belirli aralıkları veya buyukluklerı aştıgında sıfırlayın
ornek
if (abc>3200) {abc=0;}
gibi
öncelikle konuyu forma taşıdım ama sağlıklı bir cevap alamadım,
kod da sayaç işlemi kullanmıyorum sadece digitalwrite komutu ile delay komutlarından oluşuyor. ama bu kodların herbirinden 10 adet var.
digitalwrite(4,low)
delay(3000)
digitalwrtie(4,hıgh)
delay(60000) gibsinden bundan 10 tane daha var. her çalıştığında arduino bu durumu saklıyor mu böylelikle hafızası doluyor ve sistem kendini kitliyor olabilir mi
bir programda kitlenme genelde bır donguden cıkamamsı durumunda olur donguden cıkması ıcın gereken şart sağlanıyorsa cıkar sağlanmıyorsa döner durur ama o şartın kontrol edildiği değişkenler kontrol değeri bir şekilde bozulmuşsa o dönguden cıkamaz demek olur. işlemci hafızasındaki değişkenlerin bozulması ıse çok zor bır şeydır sizdeki durumu anlamak ıcın belirli kodunuzun ıcıne bazı debug dıyebılecegımız kontrol durumlarını aradabır dışarıya yollamanızda fayda var.
birde delay(60000) bibi bir şey yazabılırsın ama tavsıye edılmez.
cok uzun bir gecikme bu ve emınım bunu arduınoyu yazanlar bıle test etmemiştir.
bu 60000 degerıne denk gelecek başka bır kod yazın mesela
bunu sanıyeye dusurun/delay(1000) ve bunu bır for loopu ıcınde 60 kere dondurerek yıne aynı zamanı elde etmiş olursunuz hatta yarımsanıye ledi yakın yarım sanıye ledı sondurun barı bır nabız atışı olsun arduıno çalışıyormu kıtlenmiş mi anlamış olursunuz.
ömer bey merhaba.
ben akvaryumda ısı-sıcaklığı dengelemek istiyorum. bunun için en kolay yöntemin ardunio olduğu söylendi. ama zerre fikrim yok nasıl bi yol haritası izlemem gerektiğine dair.
internette en öğretici bilgileri sizin verdiğinize rastladım. yardım talep ediyorum
merhaba once bır arduıno uno edının. sitedeki ornekleri deneyerek ogrenmeye bakın. su gecırmez sıcaklık sensoru alıp bunu arduıno ıle okumayı deneyeceksınız. akvaryum sıcaklıgını kontrol etmek ıcın kullandıgınız ısıtıcıyı role ve arduıno ıle kontrol edebılırsınız. arduıno da yazacağınız program ıle derece ayarladıgınız sıcaklıgın altına düştüğünde ısıtıcı devreye alacaksınız. takıldıgınız yerde gelın foruma yazın
Merhaba hocam,
Çizgi izleyen projesi yapıyorum. Arduino Nano kullanıyorum. Fakat aklıma sürekli çevrim hızı takılıyor. 16 MHz çevrim hızına sahip arduino nano, acaba diyorum ki yetersiz bir hıza mı sahip?
Analog olarak 8 sensörden okuma yapıyorum. Daha sonra bu değerleri değişik matematiksel işlemelere tabi tutarak yine analog olarak motor pwm kanallarına aktarıyorum. Robotum çizgiyi takip ediyor. sıkıntı yok. Ama aklımda sürekli acaba pic 18f4550 mi kullansam daha mı iyi olurdu? diye soru geliyor.
Bu kuruntum yersiz mi daha iyi sonuç elde edebilir miyim? Sayın hocam
Saygılar
İyi çalışmmalar
nano gayet yeterli gelir biraz daha araştırın yada foruma gelin sorun.
Hocam merhabalar. 7 adet sıralı led var 6. lede kadar sırayla yanıp sönsün 20 dakika sonra 7. led yansın. arduinoda bu mümkün mü acaba. mümkünse kodu yazma imkanınız var mı acaba. şimdiden teşekkürler
devrenizi kurun ledleri sırayla yakın foruma gelin kodunuzu paylaşın yardım eden cıkabilir tek tek ozel proje yapamıyoruz. kolay gelsin
ömer bey. merhabalar. akıllı ev sistemi kurmak istiyorum cep telefonundan komutlar vermek istiyorum. acaba hangi arduıno yu almam gerekir yardımdım ederseniz sevinirim
foruma gelin benzer şeyler yapanmalar vardı… uno başlangıçta yeterli olabilir.
Ömer hocam merhaba.Ardunio kullanarak tens cihazı için gerekli frekanslarda,darbe genişliğinde,belirli genlikte monofazik ve bifazik kare dalga üretmek istiyorum.Mesela 60 HZ,50us,akım yoğunluğu 10-30 mA olan mod için nasıl bir yol izlemeyelim.
fizik tedavi olurken tens cihazını ben de düşündüm cihazlar ilginçmiş. düşük frekanslarda pwm uygulamanıza gerek yok direk pin high low yapmanız daha kolay olabilir yapacağınız puls genişliğini ayarlamak olacak. sitede benim yazılarımda var olmak veya olmamak diye orada pwm ve blink anlatmıştım oradaki ornek işe yarar. 5v dijital çıkışı kontrollu akımla nasıl surersın kısmı onemlı olacak orada mosfet transtorle cıkışın akımını sınırlayarak nasıl surersın kısmını cozmen lazım lm317 gerılım regılatorunu akım kaynağı olarak kullanmayı dene ınternette aratırsan gelır sonra bu çıkışı bır mosfet transistorle akıtırsan oabilir sanırım.
Ardunio da delay kullanarak frekans ve süre ayarını yaptık.Ardunionun çıkışı 5 V iken cihazımız 220 V a kadar çıkabilmeli ve 2W çıkış gücüne sahip olmalıdır. Bunu nasıl gerçekleştirebiliriz?
dcdc stepup convertor kullanarak yuksek voltaj elde edebılırsınız bu cıkışı da yuksek voltaja dayanıklı bir mosfet ıle anahtarlayın olması lazım. akım sınırlamayı da unutmayın ne olur ne olmaz.
Arduino ile kare dalga oluşturup trafoyu tetikleyebilir miyim?Yoksa Arduino ile kare dalga oluşturup Transistörlerden geçirip mi tetiklemem gerekli.
arduıno çıkışı 5v ve 10ma civarıdır sadece kontrol ve sınyal uretme amaçlı kullanabılırsınız yuksek guc gerektıren işler ıcın arada tabıkı uygun transıstotlerı kullanmanız gerekır
Merhaba.Biz arduino kullanarak akım yaratmak istiyoruz. Yarı yüz felçlileri için kırpan gözü detect edip diğer gözlü aynı zamanlı uyarmak istiyoruz. Detect kısmı tamam ancak diğer gözü nasıl uyarıp kırptırabilceğimizi bulamadık. Biopackler ile elektriği vereceğiz (sabit 1mA den başlayıp 10 mA e kadar gidicek. Sabit frekans) ancak arduino ile bunu nasıl başarabiliriz? Teşekkürler şimdiden
lm317 aslında voltaj regulatorudur ama akım regulatoru olarak kullanabılırsınız istediğiniz akım şiddetini ayarladıktan sonra gerıye bunu surecek devreyı tasarlanaız kalır şu şekılde arayın https://www.google.com/search?ei=cG0eWuzvFYGz0gWG97fQCw&q=lm317+ak%C4%B1m+reg%C3%BClat%C3%B6r%C3%BC&oq=lm317+ak%C4%B1m&gs_l=psy-ab.3.1.0l2j0i22i30k1l4.7515.8988.0.11886.5.5.0.0.0.0.138.633.0j5.5.0….0…1.1.64.psy-ab..0.5.631…0i67k1j0i203k1.0.4svePvQ5Mfo
Bu devreyi arduino ile bir mi düşünmeliyim yoksa ayrı mı? Yani ayrı ayrı mı tasarlayacağım? Çünkü göz kırptığında uyarı yapacak devreye sinyal göndermeliyim ki aynı zamanda iki göz kırpsın. Çok teşekkürler hocam
bir de benim 7.6 mA e kadar akım vermem gerekiyor. bu regulator ıcın max 1 mA denmiş
lm317 en fazla 120ohmluk direnc kabul edıyor bu durumda en az 10ma akıtır, ondan vazgecelim lm317 yerine voltajdan akıma dönüşüm devresi yapacaksınız. opamp kullanın aşağıdaki lınke bakın
opampın çevirmeyen girişine 1..5v uyguladıgınızda çıkışından 4..20ma akım akıtatbılırsınız ayarlı olarak, burada yuk dırencı de onemli .
https://www.allaboutcircuits.com/textbook/semiconductors/chpt-8/voltage-to-current-signal-conversion/
arduıno ıle başlayın kolayca ılerlersınızde algılayıcı hızı ve puls uretmede senkronızasyon hızı nasıl olacak ben de merak edıyorum.
merhaba hocam ben 12v dc motor hız kontrolü yapacağım arduino unoya power jack girişinden 12v versem motor çalışırmı yada 12v verebilirmiyim yoksa arduino zararmı görür eğer sorun olmazsa size göre bu gerilimi vin ,Gnd uçlarından mı jack tan mı versem daha güzel olur teşekkür ederim.
motor hız kontrolu ıcın hangi şemayı kullanacaksınız ona gore konuşalım. motor 12v 2 uclu dc motor ıse bir ucunu 12v a baglarken dıger ucunu uygun surucu veya transıstorle sureceksınız. arduınoyu besledıgınız 12v adaptorun akımı motoru da beslemeye yetıyorsa adaptorun ucundan motora da besleme verın.
Hocam 12 v adaptör ile 12 v dc motoru jack girişinden yeteri kadar akımla besledim uygun bir devre kurup potansiyometre ile kontrol edecektim motor çalıştı ama kontrol işlemini yapamadım bi kaç kez prizden çıkartıp taktım sonra arduino uno üzerinde bir led yandı tekrar kod yüklemek istedim olmadı arduino yandımı yandıysa adaptör kaynaklımı hocam transistör kullanarak sürdüm yapmam ve yapmamam gereken hakkında bilgi verirmisiniz hocam teşekkür ederim
Hocam iyi günler, bitirme projem hakkında kafama takılan sorular var arduino kullanarak yapmam gerek sizinle iletişime geçebileceğim tek yer burası mı?
foruma gelin yazın fikir soyleyen çıkar. ozel projelere vaktim olmuyor…
Hocam 12 v adaptör ile 12 v dc motoru jack girişinden yeteri kadar akımla besledim uygun bir devre kurup potansiyometre ile kontrol edecektim motor çalıştı ama kontrol işlemini yapamadım bi kaç kez prizden çıkartıp taktım sonra arduino uno üzerinde bir led yandı tekrar kod yüklemek istedim olmadı arduino yandımı yandıysa adaptör kaynaklımı hocam transistör kullanarak sürdüm yapmam ve yapmamam gereken hakkında bilgi verirmisiniz hocam teşekkür ederim
Peki önerdiğiniz veya önceden böyle bir iş için kullandığınız transistör var mı
hangi konuda sormuştunuz biraz toparlarmısınız.
arduıno çıkışı 5v ve 10ma civarıdır sadece kontrol ve sınyal uretme amaçlı kullanabılırsınız yuksek guc gerektıren işler ıcın arada tabıkı uygun transıstotlerı kullanmanız gerekır
Bu cevaba karşılık sormuştum bunu
Peki önerdiğiniz veya önceden böyle bir iş için kullandığınız transistör var mı
surecegınız yukun voltajı ve cekeceğı akımla alakalı bır secım yapılır bu bılgıleri biliyormusunuz
Arduino uno ya ptc plaka isiticisini nasil baglayabilirim ve bunun icin nasil kod yazmaliyim
ptcyi nasıl besliyorsunuz ?
Herkese merhaba,5 sensör kullanarak büyük çizgi izleyen araba yaptım,sorunsuz çizgi takibi yapıyor,fakat kodlarla ilgili biraz yardıma ihtiyacım var.
Sorum:Araba tamamen çizginin dışına çıkarsa ,emniyet açısından durmasını istiyorum.Kod olarak;
İf(digitalRead(ensolsensor)==0 && digitalRead(solsensor)==0&&digitalRead(ortasensor)==0 digitalRead(ortasensor)==0 && digitalRead(ensolsensor)==0 {
Delay(250);
AnalogWrite(10,0);//sol motor dur.
AnalogWrite(11,0);//sağ motor dur.
Araba çizginin tamamen dışına çıkınca duruyor,ama çizgi üzerinde dönüşlerde sensörler arası boşluğa denk gelinceye duruyor.delayı uzatınca kontrol dışı haraketler yapıyor.Yardımcı olursanız sevinirim.Teşekkür ederim.
milisle süre ölç 10-15ms den uzun boşluklarda durdurursun yada kendin olcecegın sure boşluklarında
Cevap yazdığınız için çok teşekkür ederim.
Denedikten sonra sonucu size yazacağım.
iyi günler,ben tez projem için hava basınç sensörü kullanıyorum sensör bana 0 ile 10 arasında değer veriyo bana en az 40 değer lazımki sistemim daha hassas olsun . map komutuyla 0 40 arası değer istediğimde 0 4 8 12 .. diye artıyo araki değerleri almıyo. bu sistemin hassasiyetini nasıl arttırabilirim. cevaplarınız için şimdiden teşekkürler.
kullandığınız sensörü yazarmısınız
Hocam merhaba,
bir düğme mevcut 12v ile besleniyor.. 0-1-2-3-4-5 kademeleri mevcut. her kademede farklı direnc bilgisi veriyor.
0 da devre dışı 1 de 9.5kohm 5 makismumda .5kohm bilgi vermekte.
dügmedeki her kademeye göre koltuk ısıtma pedine voltaj vermesini istiyorum. ped 12v 20w standart çalışma aralığı… örneğin 2. kademe 7v 5. kademe de ped E 12v verebilir miyim? yani bir nevci ısı kontrolü saglamış olacağım.
proje konularını foruma gelin yazın daha hızı ılerleme olur burada bır yorum onaylama sureci var ilerleme güç oluyor.
Merhabalar Ömer Bey,
Ben yeni başlayanlardanım, engin bilgilerinizden faydalanarak bir çok bilgi edindim. Şimdi yapmak istediğim projede, 2adet l298n 1adet hc-06 ve 1adet hc-sr04 kullanmak istiyorum. Acaba arduino uno ya nasıl bağlayabilirim yada bağlayabilir miyim?
merhaba bu kadar malzemeyı seçip kullanmayı düşündüğünüze göre araştırma yapmışsınız sırasıyla tum malzemelerı test kodları ıle deneyın daha sonra beraber çalısacak şekılde programları bırleştirin derim.
arduıno uno ya bılgısayar gırısı olan yere telefon sarj adaptoru ıle calıstırabılırmıyız
powerbank veya 1-2A lik telefon şarjı ile kullanabilrisiniz.
Merhaba hocam ben bir moboilet motoru için uno ile ateşleme sistemi yapıyorum. Ateşleme bobinine giden enerjiyi ırfp064n mosfet ile kesiyorum. hall effect sensör ilede ateşleme noktalarını belirliyorum. Ancak bujiden kıvılcım çaktığı anda arduino ya kendisini resetliyor yada sensörden daha ateşleme verisi gelmeden mosfeti açıyor yada anlamadığım şekilde donuyor.sebebini bulamadım. Arduinoyu ayrı bobini ayrı beslediğimide belirtmek isrerim. Bir fikriniz varsa paylaşırsanız memnun olurum.
yuksek gerilim kaçakları arduınonun resetlenmesıne neden oluyor yada ıyı duzenlenmemiş bir güç kaynağınız var. oluşan yuksek güçlü frekanslı kaçak voltaj ve akımlar bordun uzerınde dolaşır. montajın çok temiz kısa tellerle ve gerekli filtrelerın kurulması ıle bıraz duzelebılır. orjinal devreyi araştırın. EMC filtreleme ile ilgili araştırma yapın o kıvılcım anında 10-20bin volt oluşuyor, o voltaj direk işlemciye giriyor, yanmadığınıza dua edin
Hocam ben asansor yapicam ve bu asansor 12volt lu bir matkap motoruyla calisiyor ve harici ışıklarda buna dahil ben arduino ya kac volt elektrik vermem gerekir yani kac voltluk bir adaptor lazim ( tesekkurler )
arduinoyu tekbaşına kullanırken adaptor olarak 2A 12v luk adaptör yeterli ancak kullanacağın motor ve lambalar çok akım çekebilir motor çalışırken arduıno resetlenebilir bu nedenle 5A lik bir adaptorü deneyin yada motoru sürerken çektiği akıma göre bir adaptör bulun kullanın. motorlar normal çalışırken ve yükteyken farklı akım çeker bu durumları ölçmeniz lazım.
Hocam merhaba iyi gunler ben göstergeli otopark sistemi yapıcam okuldan odevim fakat kod larrini bulamadim nereden bulabilirim bana yardimxi oluraunuz
kodlarını bulmayacaksınız kendiniz yazacaksınız zaten.
Hocam merhaba, ben bitirme projesi için arduino ile MFRC522 kullanarak bir kütüphane sistemi yapıyorum. Kartı arduinoya okuttuktan sonra Visual Stiduo ya gidip oradaki arayüzde işlem yapılmasını istiyorum. Ancak arduino ve VB arasındaki bağı nasıl olusturacağım hakkında bir fikrim yok. Yardım ederseniz veya bir yere yönlendirirseniz eğer çok sevinirim. iyi günler dilerim
sitede vb ile haberleşme konusunda bir yazı var bakarsanız görürsünüz ama teknik olarak pc ile seriport ustunden haberleşmeniz lazım kablosuz istiyorsanız wifi veya bluetooth
Merhaba Ömer Hocam,
Arduino uno, arduino uno shield ve 4988 sürücüler ile 1.68 A , 2.8 V step motorları çalıştırabilirmiyim. Çözümünü iletirseniz sevinirim. Selamlar.
a4988 modül minimum motor voltajı 8 volttan başlıyor sizin motor 2.8v olduğu için sorun olur. bunu yabancı forumlardan biraz araştırın kullanan var mı diye.
Hocam merhaba,
Ben arduino uno ile rc car yaptım Fly Sky FS-T6 ile kontrol ediyorum 3 tekerlek kullandım biri sarhoş tekerlek, 2 si 200 rpm 12v dc motor. Dc motorlar için l298n motor sürücü kullanıyorum ve 11.1 v 25c 4000 ma lipo pil kullanıyorum.Motorlar çalışırken aynı anda bir kaç salise durup yeniden devam ediyor yani takılarak gidiyor belli bir saniye aralığı da yok kendi kafasına göre durup devam ediyor taklıyormuş gibi ama çok kısa bir an takılıyor ve arkasına led taktım geri giderken yansın diye o da motorlarla aynı anda gidip geliyor o takılma anında yani problem sanırım arduinodan ya da yazılımdan ama çözemedim. Bu konuda bir fikir verebilirseniz çok sevinirim şimdiden teşekkürler.
hocam arduino ile 2Mhz lik bir kare dalga üretebilirmiyim? nasıl üretirim
şu linkteki sayfanın altında 4mhz ve 2mhz çıkış nasıl alınacağını ve register değerlerini vermiş timer1 kullanılarak yapmışlar bir deneyin isterseniz 2mhz nasıl ölçersiniz bilemyorum. kod timer1 kullandığı için servo gibi şeyler kullanamıyorsunuz ama.
https://stackoverflow.com/questions/30568178/is-arduino-suitable-for-high-frequency-application
aramayı da şöyle yaptım sizde arduino hakkındaki şeyleri arayıp bulabilirsiniz google da
https://www.google.com/search?ei=J_PuXKzZIJSHk74PoaK2KA&q=arduino+generate++2+mhz&oq=arduino+generate++2+mhz&gs_l=psy-ab.3…158853.161057..161937…0.0..0.159.1357.0j9……0….1..gws-wiz…….0i71.19fhJ93u79I
teşekkürler hocam
Hocam merhaba benim 12vdc 1kHz sinyale ihtiyacım var bunu doğrudan arduino ile sağlayabilir miyiz? Saygılarımla.
arduino pmw çıkışını 12v a uygun transistörle sürerseniz olması lazım.
Arduino ile kaç adep mini titreşim motoru çalıştırabiliriz yani beslemede sıkıntı yaşarmıyız 16 tane veya daha üstünde?
Ayrıca 8 tane kullandım diyelim aynı anda çalıştırsam senkronizasyon sorunu olur mu?
Kimisi erken kimisi geç çalışırmı ve aynı motor olmalarına rağmen kimisine daha az güç gittigi için daha zayıf titreşim yayar mı?
mini titreşişm motoru 100ma akım çekme ihitmali var bu nedenle motorları bir transistörle sürün ve beslemelerini de güçlü yapın hatta ayrı besleyin. motorları sürerken aynı anda başlar aralarındaki senkron farkı anlaşılmaz. tum motorları ayrı ayrı transistörle surersenız akım paylaşımında ve motor guclerinde değişim olmaz.
Hocam Merhaba . Öğrencilerimle birlikte bir robot tasarladık . Bu robot 8 adet servo motor ile yaptık . Ancak güç konusunda sıkıntı var 9 voltluk pil ile çalismıyor . Gücü yetecek gibi oluyor ama bir iki adım atınca gücü kesiliyor . Ucuz bir powerbank vardı bende . Bunu arduınoya baģladım bu seferde aynisi oldu ve 2 adet powerbak baģladım sorunsuz çalıştı. Daha iyi bir yöntemi var midır yani lipo pil taksam kaç voltluk kaç amperlik almam gerekir ya da başka bir besleme yöntemi söyleyebilir misiniz . Ne tür Powerbank almam gerekir yeniden daha yüksek amperli . Yardımcı olursaniz sevinirim teşekkür ederim .
power bank ve 9v luk pillerin anlık verdikleri akım miktarı yetersiz olur o tip piller 1C dediğimiz ustunde yazan miktar kadar akım üretirler. motor beslemesi için 20-30C lik piller kullanmanız gerekir. mesela servo tipini bilmiyorum ama servo başına 400mA çekse 3.2 A zaten normal akım vermesi lazım ama motorların anlık akım kuvvaetleri de olacağı için belki 30A akımı kuse sure de olsa verebilmesi lazım.
birinci yöntem arduino ve elektronikleri ayrı servoları ayrı besleme ile sürmeniz mantıklı olur.
beslemelerin eksi uçları ortak olsun yeter. servolar kaç volt bilmiyorum 5v kullanıyorsanız bunları da ayrı bir kaynaktan besleyin. lipo piller 3.7 verir tek başına bunların seri bağlantılı yapılmış 2S 3S gibi sınıfları olur bunları 1S 3.7 volt maxımum demek 2S 7.4v vs gider. lipoları şarj için de ayrı bir lipo şarj ünitesi almanız lazım pil grubunuz kaç S ile ona uygun olmalı.
biraz youtube üstünde bu tip yapılmış robot çalışmalarını arayın kullanılan pilleri zaten farkedersiniz.
3 eksen joyıstıkle 4 adet asenkron motoru surup bu motorları joyıstıkle hız kontrolu yapıp, Çizelge 6.1. Motor dönüş yönlerine göre araç hareketleri
Hareket
No
Araç Hareketi Motor Motor Çalışması
1) İleri
1 Saat Yönünde
2 Saat Yönünde
3 Saat Yönünde
4 Saat Yönünde
2) Geri
1 Saat Yönünün Tersi Yönde
2 Saat Yönünün Tersi Yönde
3 Saat Yönünün Tersi Yönde
4 Saat Yönünün Tersi Yönde
3) Sağa
1 Saat Yönünde
2 Saat Yönünün Tersi Yönde
3 Saat Yönünde
4 Saat Yönünün Tersi Yönde
4 Sola
1 Saat Yönünün Tersi Yönde
2 Saat Yönünde
3 Saat Yönünün Tersi Yönde
4 Saat Yönünde
5
Kendi Merkezi Etrafında Dönme
Saat Yönünde
1 Saat Yönünde
2 Saat Yönünün Tersi Yönde
3 Saat Yönünün Tersi Yönde
4 Saat Yönünde
6
Kendi Merkezi Etrafında Dönme
Saat Yönünün Tersi
1 Saat Yönünün Tersi Yönde
2 Saat Yönünde
3 Saat Yönünde
4 Saat Yönünün Tersi Yönde
7 45° Sağa-İleri
1 Stop
2 Saat Yönünde
3 Stop
4 Saat Yönünde
26
Çizelge 6.1. (Devam) Motor dönüş yönlerine göre araç hareketleri
8 45° Sola-Geri
1 Stop
2 Saat Yönünün Tersi Yönde
3 Stop
4 Saat Yönünün Tersi Yönde
9 45° Sağa-Geri
1 Saat Yönünün Tersi Yönde
2 Stop
3 Saat Yönünün Tersi Yönde
4 Stop
10 45° Sola-İleri
1 Saat Yönünde
2 Stop
3 Saat Yönünde
4 Stop
yukarıda yazılı komutları motorlara hangı tip kartınızı kullanmamız gerekıyor bu sızın kartlarınızla mümkünmüdür?
Merhaba hocam benim aklıma takılan bir şey oldu. Bulunduğum yerde çok sık elektrik kesintisi yaşanıyor. Bu durumlarda arduino’nun çalışmaya devam etmesi için nasıl bir yol izlemeliyim?
5v çıkışlı powerbanka bağla usb kablodan. 12v luk birşeyler kullanmıyorsan sisteminde işini görür. kaç saat çalıştırır belli olmaz çektiğin akıma ve powerbank gücüne bağlı. 50tl lik bir powerbank al dene işte.
Hocam merhabalar. Akıllı bir rgb led şerit devresi yapıyorum. Led şeridi ve kontrolcü devresini 12V 10A trafo ile besleyeceğim. Kullandığım diğer tüm sensör ve komponentleri arduino ile besleyeceğim. Arduino nano kullanacağım. 5V pini bu kadar sensörü ve devreyi kaldırır mı bilemiyorum. 5V pininden kaç mA akım çekebilirim(Yabancı forumlarda usb girişinden en fazla 500mA Vinden 800mA olduğu belirtilmiş.). Ben devremi mümkünse usb girişinden beslemeyi planlıyorum. Kullandığım sensörlerin ve komponentlerin çoğunun datasheetlerinde ayrıntılı olarak kaç A akım çektiği belirtilmemiş. Devrem kullandığım pinlerle birlikte kısaca şöyle:
3.3V’dan DS3231 RTC(A4, A5)(SDA, SCL) ve 4 tane LDR (10K direnç bölücü ile)(A0, A1, A2, A3)(INPUT),
5V’dan 3 tane HC-SR501 hareket sensörü(D6, D7, D8)(INPUT),
3 tane BC237 ile kontrol ettiğim 3 tane 5VDC JQC-3F röle(D2, D3, D4)(OUTPUT),
1 tane IR reciever kartı(D5)(INPUT),
1 tane KY-038 ses sensörü(A6)(INPUT),
1 tane HC-SR04 ultrasonik sensör(D12, D13)(I, O),
Gücünü led şeridin 12V trafosundan aldığım https://easyeda.com/Tesalex/RGB_Controller-ef6ba12a078f43dc9f24e2f18c467571 linkindeki gibi tc4420 ve ırfz44 devresi(D9, D10, D11)(PWM).
Arduino nano ile çalıştırabilir miyim? Akım yeterli olur mu? Eğer akım yeterli değilse 5V 2A çıkış veren şarj aletinnden hem arduinoyu hem 5V la çalışan sensörleri çalıştırmayı planlıyorum. Vin pininin akım koruması var mı?
usbden beslemeyin, pc den en fazla 80ma çekebilirsiniz. devrende 3 tane 5v role var bir röle 80-100ma gibi çeker bu nedenle harici bir 12v ile besleyin devreyi. arduino pin başına 10ma akıtır toplamda da 80-100ma geçmemek gerekiyor. diğer rgb sürücü kendi beslemesi olduğu için sorun çıkarmaz
Usbden beslemekle 5V-2A bir adaptorle usb portundan beslemeyi kastetmiştim hocam. Harici bir 12V ile beslemekten kastınız Vin’den beslemek sanırım. 12V adaptor olarak elimde 12V-800mA bir adaptor var. Sıkıntı çıkarır mı?
sıkıntı çıkabilir 12v 2A adaptör kullan. 5v adaptörle dene ama devreyi kurduğunda anlamsız sorunlar yaşarsan 12V adaptöre geç.
Hocam benim ardunio uno kartım bir projeyi yaparken uzerindeki tüm ışıklar yandı bende çıkartıp taktım düzelsin diye şimdi hiç bir sekilde ışık yanmıyor bu kartın bozulduğunu mu gosteriyor
bordu harici beslemeyle çalıştırdıysan adaptörü ölçün çıkış aşırı yüksek gelmiştir kalitesiz bir ürün olabilir. usb den beslediysen orada sorun olmaz 5v yakmaz arduino yu. bordu yandığında nasıl bir bağlantı yaptıysan aynı şekilde çalıştır adaptör çıkışını ve 5v pin çıkışlarını ölç voltajlar düzgünse işlemcinin bootloaderi bozulmuştur yeni bir işlemci al ama bootloaderi yüklü olsun bu şekilde satılıyor olması lazım alın takın çalışır.
Merhabalar,
Ardunioda loop fonksiyonunda sürekli denetlediğim değişkenler var. Bu değişkenlere göre de gecikmeli emir vermem gerekiyor fakat bu emri verdiğimde programın bu emrin gerçekleşmesini beklememesi gerekiyor. Yani sistem çalışmaya devam etmeli. Örnek olarak anlatmam gerekir ise 3 saniye sonra şu fonk. Çalıştır 5 saniye sonra şu fonk. Çalıştır gibi. Bunu nasıl yapabilirim? Teşekkür ederim. Kolay gelsin.
biraz geç cevap verdik ama millis() fonksiyonu bu işler için iyi bir seçenek idi
Merhabalar Hocam
Öncelikle baktım da herkese karşı göstermiş olduğunuz ilgiden dolayı çok teşekkür ederim. Hiç üşenmedin bunca yıldır herkese cevap vermeniz ilgilenmeniz beni mutlu etti.
Büyük bir araba aldım uzaktan kumandası bozulunca bunu ardino ile bluetooth bağlantısı ile kullanmak istedim. Bunun için;
*HC-SR04 Ultrasonik Mesafe Sensörü
*Arduino UNO R3 Klon – (USB Chip CH340)
*HC06 Bluetooth-Serial Modül Kartı
*L298N Voltaj Regulatörlü Çift Motor Sürücü Kartı(Kırmızı PCB)
Araçta fotoğrafta gördüğünüz üzere biri ufak diğeri ise 9 volt ile çalışabilen büyük motoru var. Küçük motorla yön verip büyük motor ile arkadan hızlanmaktadır.
https://hizliresim.com/a5gIqf
https://hizliresim.com/3Im7Hy
https://hizliresim.com/10jj9A
https://maker.robotistan.com/arduino-ile-bluetooth-kontrollu-arac-yapimi/
burdaki kodları yükleyip çalıştırdım fakat arkadaki büyük motor çalışmıyor Voltaj yetmiyor.
Bunun için ne yapabilirim. Elimde 9 voltluk batarya var daha yüksek bi batarya mı kullanmalıyım. Motor sürücüden daha fazla nasıl güç alabilirim. Bununla ilgili bana yardım eder misiniz? Daha farklı bi proje bağlantısı da yapabilirim tek amacım çalışması. Teşekkür ederim.
powerbank la denediniz mi 50tl ye alacağınız küçük powerbank sorununuzu çözer gibi duruyor. motorlar 5v tan yuksek voltajla çalışıyorsa lityum pil bloklarından alacaksınız onlar daha yuksek akım sağlar…
Hocam ardino ya hem hc sr 04 sensorunu hemde IR sensorunu nasil baglar ve kullana biliriz.
projede iki sensörün kodunu ayrı ayrı çalıştırın, önce hcsr04 sensörünü bağlayın çalıştırın. ir sensörü de bağlayın çalıştırın. bu iki kodu birleştireceksiniz. sırasıyle her sensörden gelen bilgiyi kontrol etmeniz gerekecek.
Hocam bi küp uydu projesi yapıyorum.Bir veya iki tane arduino leonardo kullanmayı düşünüyorum.Eğer 1 leonardo kullanırsam tek seferde kaç tane sensör kullanabilirim?(kullanacağım sensörler hava kalite sensörü,ısı,nem sensörü)bunlar dışında birde bunları bilgisayara aktarmak için wireless modülü.Bir diğer sorumda kablosuz olarak sensörlerin topladığı veriyi bilgisayara aktarıp serial port a nasıl yazdırabilirim.zamanım az cevabınızı bekliyorum 🙂
hocam şu sorularını bir oku, sonra projenin adını bir oku, “küp uydu projesi” 🙂
trol gibisin !
uzayda atmosfer mi varki atmesferik sensörlerle proje yapıyorsun hocam.
uzayda hava yok biliyorsun 🙂
bence adım adım git led blinkle başlar, sonra seri iletişimi keşfeder, sonra sensörleri okur duruma geleceğine eminim.
kolay gelsin
Evet uzayda atmosfer yok.Bunu biliyorum.Ama astmosfer üstü bir uydu yapmıyorum zaten.Teknofest yarışmasıda olduğu gibi atmosfer altı bir uydu.dron yardımıyla belli bir yüksekliğe çıkarılanlardan.o yüzden bu sensörlerle bir proje oluşturacağım.
Merhaba, ben yanlışlıkla ardunio unoya powerbanktan 5volt verdim. bilgisayar görüyor ve yazılım atılıyor. ama digital 12.13.10 gibi pinlerde uygulamalar çalışmıyor. sizce pinler yanmış mıdır? çaresi var mıdır? değiştirebileceğim bir devre elemanı var mıdır?
arduino 5v ile çalışır, powerpank da 5v verir ters bağlamadıysan sorun çıkmaması lazım. devrede bağlı her şeyi sök ve pinleri test eden bir program yaz bak çıkışlara olmuyorsa unoya bootloder yüklenmiş yeni bir işlemci ile değiştir.
Powerbank yüzünden olduğunu sanmıyorum herhangi bir kısa devre olup olmadığına bak serial monitörden gelen değerlerede bakabilrsin
Hocam koay gelsin. Arduino Uno (klon) kullanıyorum. Normal, boşda iken pc bağlantısında sorun olmuyor. Ama servo motor ya farklı cihaz bağladığımda pc bağlantısı 2-3san. sonra kopuyor. Bu arada kısa devre yok. Muhtemelen fazla akım çekiyordur diye düşünüyorum. Program atmak için usb jack girişi bilgisayara bağlı iken aynı anda güç jack girişinden 12v bağlarsam sorun olur mu? Yoksa çalışırmı? Yada pc bağlantı kopma sorununu nasıl gidere bilirim? Teşekkürler önceden
size de kolay gelsin. program atarken de çalışırken de 12v power jack üstünde çalışır. servo 5v ise çalışırken usb den alınan güç yetmiyordur.
Merhaba.ATtiny85 usb kartini aldim.Ama bilgisayara bagladigim zaman bilgisayar hic bir tepki vermiyor.chip driver,arduinonun kendi driverini bile kurdum.Hic bir fayda saglamadi hala bilgisayara takdigim zaman hic bir tepki vermiyor.Bilgisayara bagladigim aygit yoneticinde bir degisiklik olmadi
arduino ide içinde com port olarak görülmüyormuş.digistump sürücülerini kurmanız lazım.
şu video çok kısa ama kurulumu net anlatıyor bir deneyin.
https://www.youtube.com/watch?v=vPRpT_7rQNo
birde şurası iyi
https://akademi.robolinkmarket.com/attiny85-usb-modul-kurulumu-ve-kod-yukleme/
Merhaba iyi çalışmalar
Benim sorum bu arduino sck ve sda girişine kaçtane sensör bağlayabiliriz ,a4,a5 ve sck ve sda sadece 2 bağlantı var birhatta 2 tane sensör bağlayamazmıyız ?
i2c veya wire ile bir çok i2c sensor veya cihazını kullanabilrisiniz burada dikkat edilmesi gereken her i2c cihazın sahip olduğu bir adres vardır bu adresler çakışmıyorsa bir çoğunu bir arada kullanabilirsiniz. a1 a2 dediğiniz adres hattıdır. belirli bir değeri işaret eder. i2c cihazın datasheetine bakın a1 i seçtiğinizde 077h adresini kullanırsa a2 seçtiğinizde 078h adresini kullandığını anlatır. i2c cihazını yollanan kodun içinde bu adresler geçtiğinden beraber çalışacak cihazların datasheetini inceleyin. adres configuration kısmında anlatıe genelde. bir çok i2c cihazında ise adres seçeneği bile olmayabilir.
bir diğer alternatif adres decoder tasarlamanız lazım bu bunn için uzman elektrnik bilgisi gerekiyor.
bir diğer alternatif bazı işlemciler 2 ve daha fazla adet i2c sürücüsü barındırabilir onlara dağıtabilirsiniz i2c sensor ve cihazları vs…
Hocam iyi akşamlar. merdiven takip sistemi oluşturmak istiyorum ama pinler eksik geliyor. Bikaç yerde analog pinlerinde led yapabildiğini gördümm. hatta A0=14 A1″15 A2=16 şekilinde gidiyor böyle bişey mümkün mü
evet mümkün bütün pinleri digitalwirte ile kullanabilirsiniz. led başına en fazla 10ma akacak şekilde kullanın fazlası çıkışı bozar. yada transistörle sürmeniz lazım.
Hocam merhaba, ben ardunio mega üzerinden lm35 sıcaklık sensörü üzerinden sıcaklık bilgisini kaydetmek istiyorum bunun için labview kullanıyorum. Lm35 leri bord üzerinden başladığımda bir problem yok fakat lm35 leri 1 metre kablo kullanrak bağlamak zorundayım böyle yaptığımda da sıcaklık değerleri aşırı dalgalanıyor ve doğru ölçüyor. Bu nedeni nedir bir türlü bulamadım yardımcı olur musunuz??
kablo yanından geçtiği elektromanyetik dalga yayan nesnelerden gürültü toplar. sensörün kablosunda gnd -v ucunu ekranlı/hasırlı bir kablo olsun +v ve -v arasına bir kondansatör koyun 100nf ve 1mf gibi. ve kalman filtresi ile okumaları optimize ederseniz prüzsüz bir okuma sağlarsınız. lm35 çok zorunlu değilse başka sensör deneyin. lm35 i ben de stabil kullananamıştım.
